多档位可调式钣金角度安装固定支架

　　在通讯设备现场安装、小型电子外设架设、桌面工位辅具搭建这类需要灵活调整安装倾角的场景里，固定角度的安装支架往往难以适配现场复杂的安装基面与使用角度需求，这款可调角度钣金支架正是针对这类场景做的结构优化设计。从实际使用逻辑来看，支架的核心功能是为被安装件提供可靠的刚性支撑，同时支持在一定角度范围内做无级档位的角度锁定，满足不同架设场景下的倾角调整需求，比如通讯终端的信号朝向调整、小型显示面板的视角倾斜、工位操作辅具的操作角度适配，都可以通过这款支架的角度调节来实现，不需要额外加工定制适配角度的固定支架，大幅降低现场安装的适配成本。

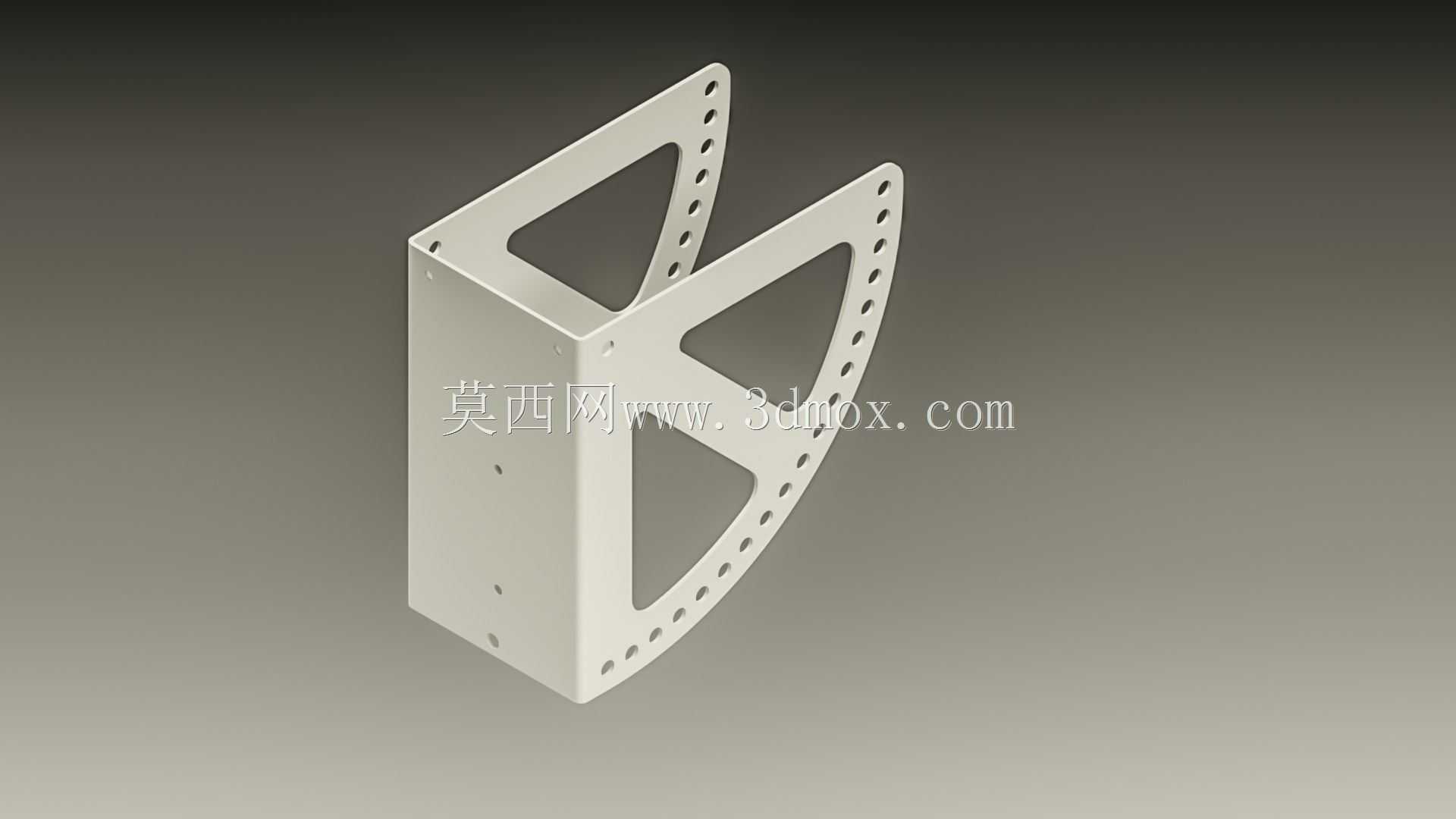

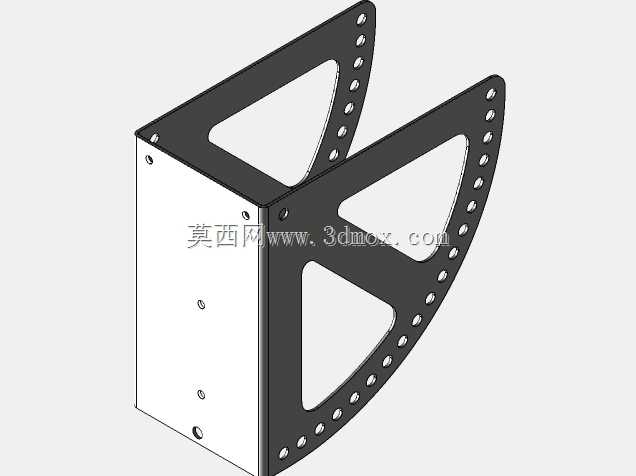

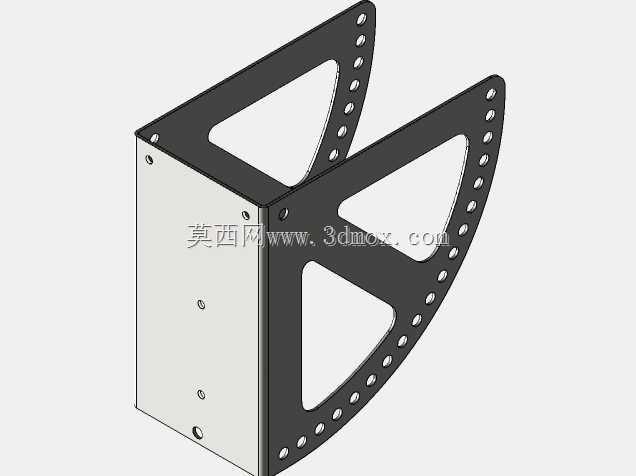

　　从结构设计思路上，这款支架采用分体式钣金组合结构，一侧为垂直安装基准板，板面上预留了多组沿竖直方向排布的安装孔位，既可以通过膨胀螺丝、自攻螺丝固定在墙面、设备机架立面这类垂直安装基面上，也可以配合螺栓固定在水平工作台的侧边立面上，安装孔的孔位间距做了通用化设计，适配市面上多数通讯外设、小型电子模组的安装孔距标准，不需要额外对被安装件做打孔改造。另一侧为弧形调节臂结构，弧形臂的圆弧圆心恰好落在两侧板的铰接转轴位置，沿着弧形臂的弧边等间距排布了多组定位销孔，当需要调整角度时，只需要松开弧形臂上的锁定螺栓，将支架的安装面绕转轴转动到目标角度，再将锁定螺栓穿入对应位置的定位孔锁紧，即可完成角度固定，这种孔位定位的锁定方式相比摩擦锁紧的结构，抗振动、抗载荷能力更强，长期使用不会出现角度滑移的问题，适合有一定振动的工业现场、车载通讯设备架设这类对固定可靠性要求高的场景。

　　考虑到钣金加工的工艺特性，整个支架的零件全部采用钣金折弯、冲压工艺成型，没有复杂的机加工工序，量产时的加工成本更低，生产效率更高。弧形调节臂上做了三角形的镂空减重设计，在不降低结构刚性的前提下，既减少了钣金材料的用量，也降低了支架整体的自重，同时镂空结构也能减少支架在户外使用时的风阻，避免大风环境下支架因为风载过大出现变形。两侧的铰接位置采用翻边孔配合销轴的连接结构，相比直接在平板上打孔穿螺栓的连接方式，翻边孔的接触面积更大，铰接转动的阻尼更均匀，长期转动磨损更小，使用寿命更长。

　　从安装边界尺寸来看，垂直安装基准板的宽度适配常规的墙面接线盒、机架立柱的安装宽度，不会出现支架过宽超出安装基面的问题，弧形调节臂的调节范围覆盖0到90度的常用倾角区间，相邻定位孔之间的角度差控制在5度以内，既保证了角度调节的精度，也不会因为孔位过密导致钣金结构强度下降。支架的整体厚度根据承载需求做了匹配，常规版本采用2mm厚度的冷轧钢板冲压成型，表面做喷塑防锈处理，可承载5kg以内的设备重量，完全满足多数通讯外设、小型电子模组的安装承载需求。在实际安装使用时，需要先将垂直基准板固定在安装基面上，确认固定牢靠后再将被安装件固定在支架的活动安装面上，调整角度时需要先托住被安装件，避免松开锁定螺栓时设备下坠造成磕碰，角度调整到位后需要将弧形臂上的所有锁定螺栓全部拧紧，保证每个定位点都均匀受力，避免长期单点受力导致孔位变形。

　　相比市面上常见的压铸成型角度支架，这款钣金支架的结构更简单，后期维护更换成本更低，当出现局部零件损坏时，只需要更换对应的钣金零件即可，不需要整体更换支架。同时钣金件的表面处理可以根据使用场景做定制，比如户外使用可以做镀锌+户外喷塑处理提升防腐蚀能力，洁净车间使用可以做不锈钢钣金加工满足洁净度要求，适配不同场景的使用需求。在结构细节上，所有钣金件的边缘都做了折弯卷边处理，没有裸露的锐边，安装调试过程中不会划伤操作人员，也不会刮伤被安装设备的连接线材，细节处理符合工业设备安装的安全规范。
