六边形桁架棱柱塔教学演示结构

　　这套六边形桁架棱柱塔结构以空间杆系为核心表达对象，整体采用上下两个六边形环框作为主要定位边界，竖向杆件与交叉斜杆共同围合成近似六棱柱状的塔体。它不是实体外壳式造型，而是通过离散杆件传递受力关系，适合用于结构力学演示、空间桁架认知、轻型塔架方案比选以及三维建模训练。从工程视角看，这类结构的价值在于用较少材料形成较高的整体刚度，杆件主要承受轴向拉压，弯曲载荷被明显降低，因此在通讯支撑杆、观测支架、展览构架、轻型瞭望塔和教学实验装置中都具有参考意义。

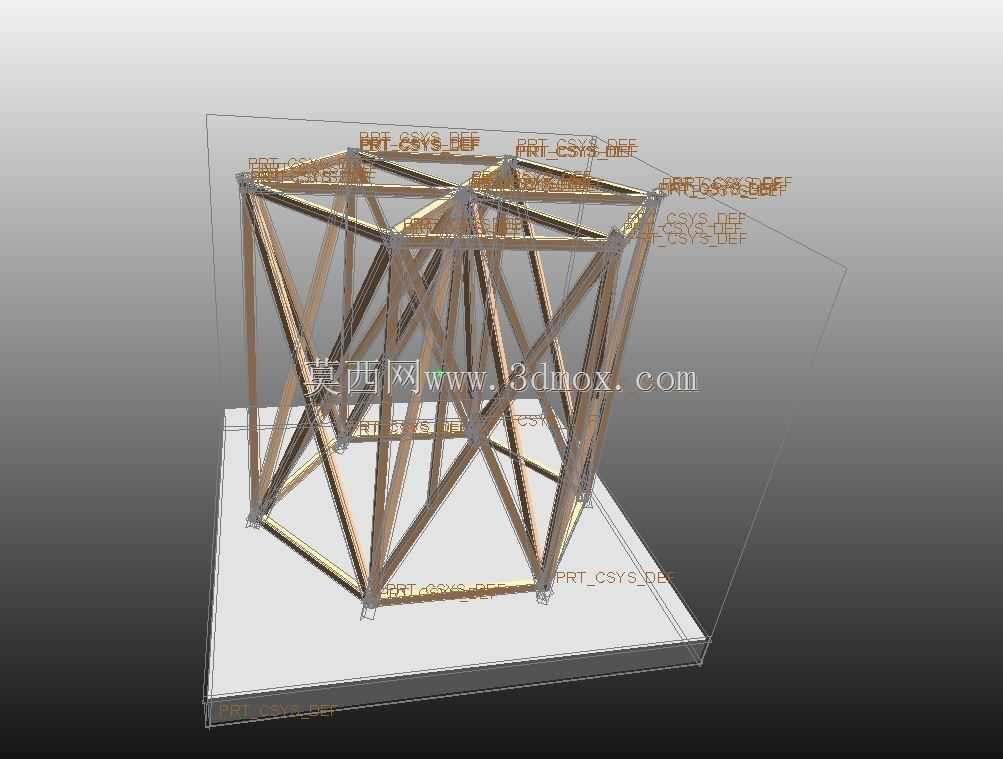

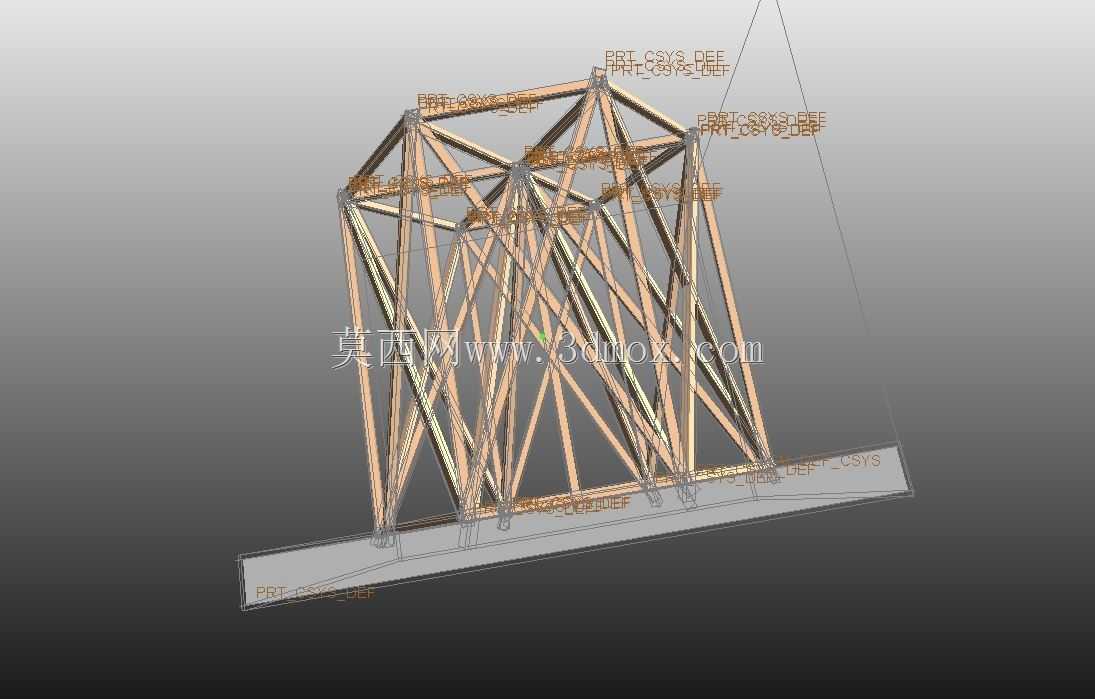

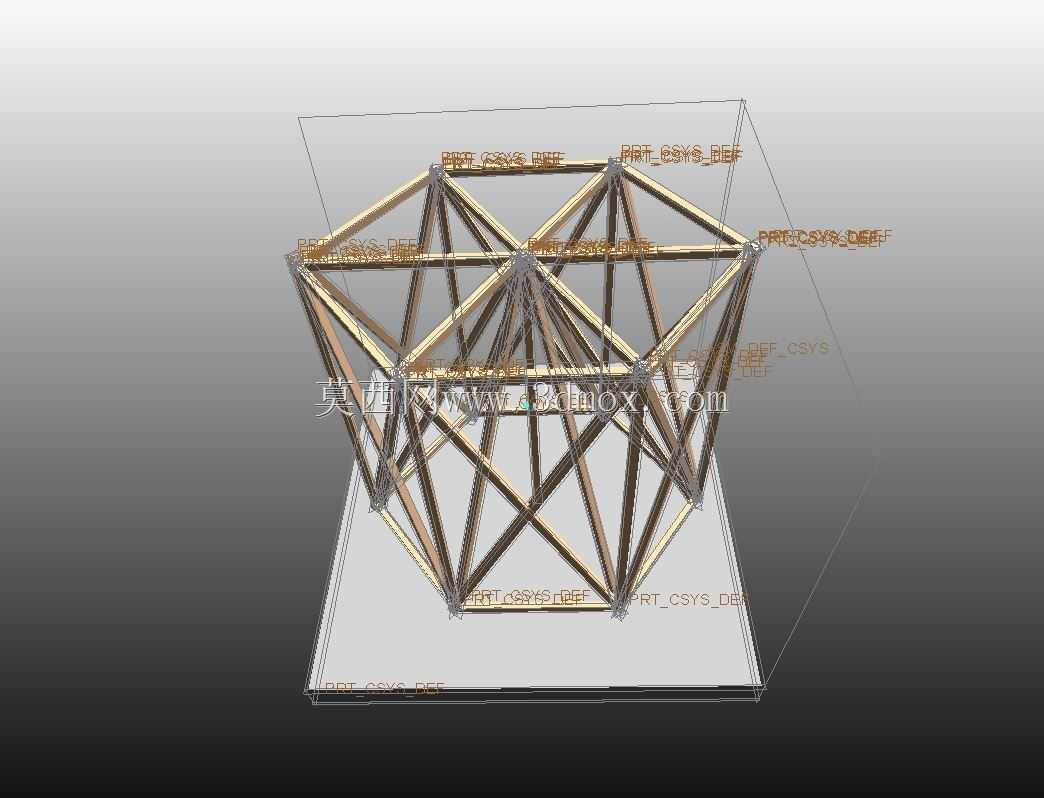

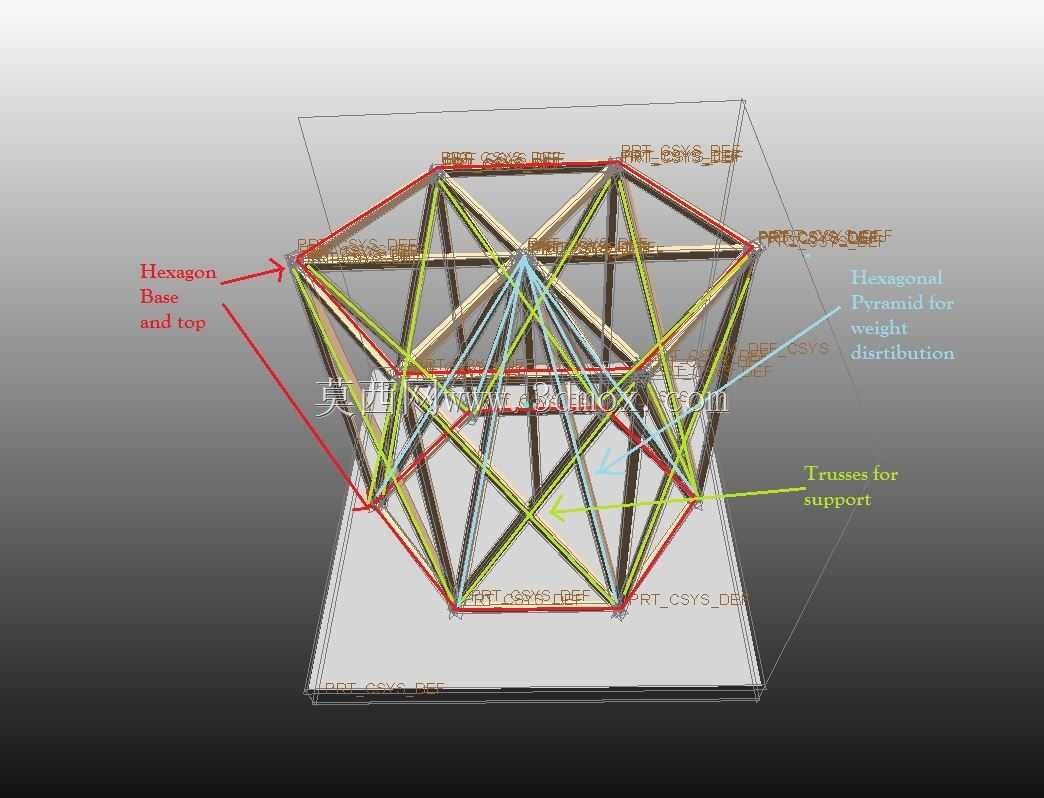

　　模型的外形轮廓由顶部六边形、底部六边形以及连接二者的多组杆件确定。上下环框保持平行布置，中心轴线重合，形成稳定的棱柱空间；环框杆件负责维持六边形平面形状，防止节点在水平方向张开或收拢。竖向构件沿六边形角点附近布置，承担整体直立姿态下的主要支撑作用；交叉斜杆则在各侧面形成三角形稳定单元，使塔体在侧向力作用下不易发生剪切变形。实际设计时，六边形边长、上下环间距、杆件直径和斜杆交汇位置都会影响结构刚度与外观比例，若塔高增加，应同步复核细长杆件的稳定问题，并可通过缩小节间长度、增加中间环框或调整斜杆角度来改善受力。

　　从用途上看，该结构可作为小型通讯设备支撑塔的概念示意，也可转化为校园科技课、工程力学课中的可拼装模型。若用于真实户外场景，需要在底部设置预埋件或法兰连接盘，将六个角点的载荷可靠传递到基础；若用于桌面演示，则可在底部增加六边形底板，使塔架在搬运和展示时保持稳定。模型中杆件交汇密集，节点处理是建模重点：工程方案中可采用焊接球节点、连接板节点或套管节点，教学模型中则可简化为共点连接。节点处不应只追求视觉相交，还要考虑杆件端部切口、装配间隙和焊缝空间，否则后续出工程图或进行实物制作时会出现干涉。

　　设计思路上，六边形截面相比四边形截面具有更多支撑方向，抗侧扭性能更好；相比圆形截面，它又具有明确的平面边和角点，便于定位、加工和讲解。每一侧面的斜杆交叉布置，使水平力能够沿多个路径传递到下部结构，局部杆件失效时仍有一定冗余。顶部环框可作为设备安装平台的边界，若承载天线、传感器或照明装置，应在相应角点或边梁处预留安装孔，并将设备重心尽量布置在塔体中心轴附近，避免偏心载荷引起附加弯矩。底部环框则承担载荷汇集作用，需要与基础垫板、地脚螺栓或配重平台配合。

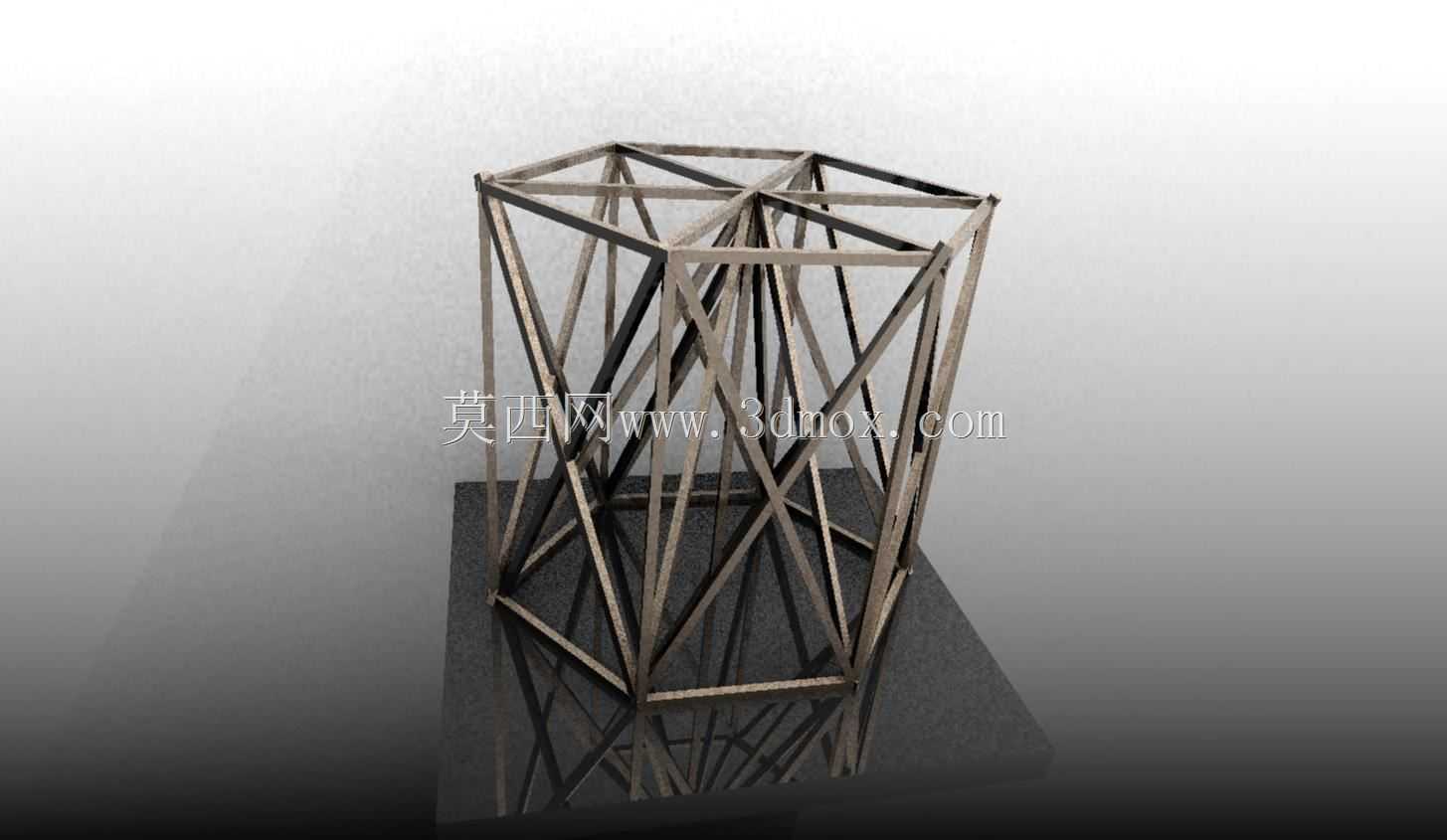

　　在三维建模过程中，可先绘制上下两个六边形草图，确定角点对应关系，再通过空间连线生成杆系中心线，最后赋予统一或分段的型材截面。斜杆不应简单按平面投影绘制，而应在三维空间中捕捉上下节点，避免杆件实际不交汇。对于需要深化的方案，可进一步把杆件拆分为主管、支管和节点连接件，并按装配关系建立独立零件；对于渲染展示用途，则可保留整体线架风格，突出金属管材的纤细感和结构逻辑。尺寸边界方面，塔体占用空间由六边形外接圆直径和总高控制，运输时可按侧面片架、环框和斜杆分件，现场再通过螺栓或焊接拼装。

　　该模型还适合进行有限元思路验证：在顶部施加竖向设备载荷或水平风载时，可观察不同斜杆走向对变形模式的影响。若侧向位移偏大，优先加强底部节间和交叉斜杆；若顶部环框出现局部变形，则应增强上环梁或增设设备安装小梁。整体而言，它把六边形几何、三角形稳定原理和空间桁架受力方式结合在一起，既能够作为通讯塔架的简化原型，也能够作为结构设计人员讨论杆件布置、节点构造和安装边界的直观对象。
