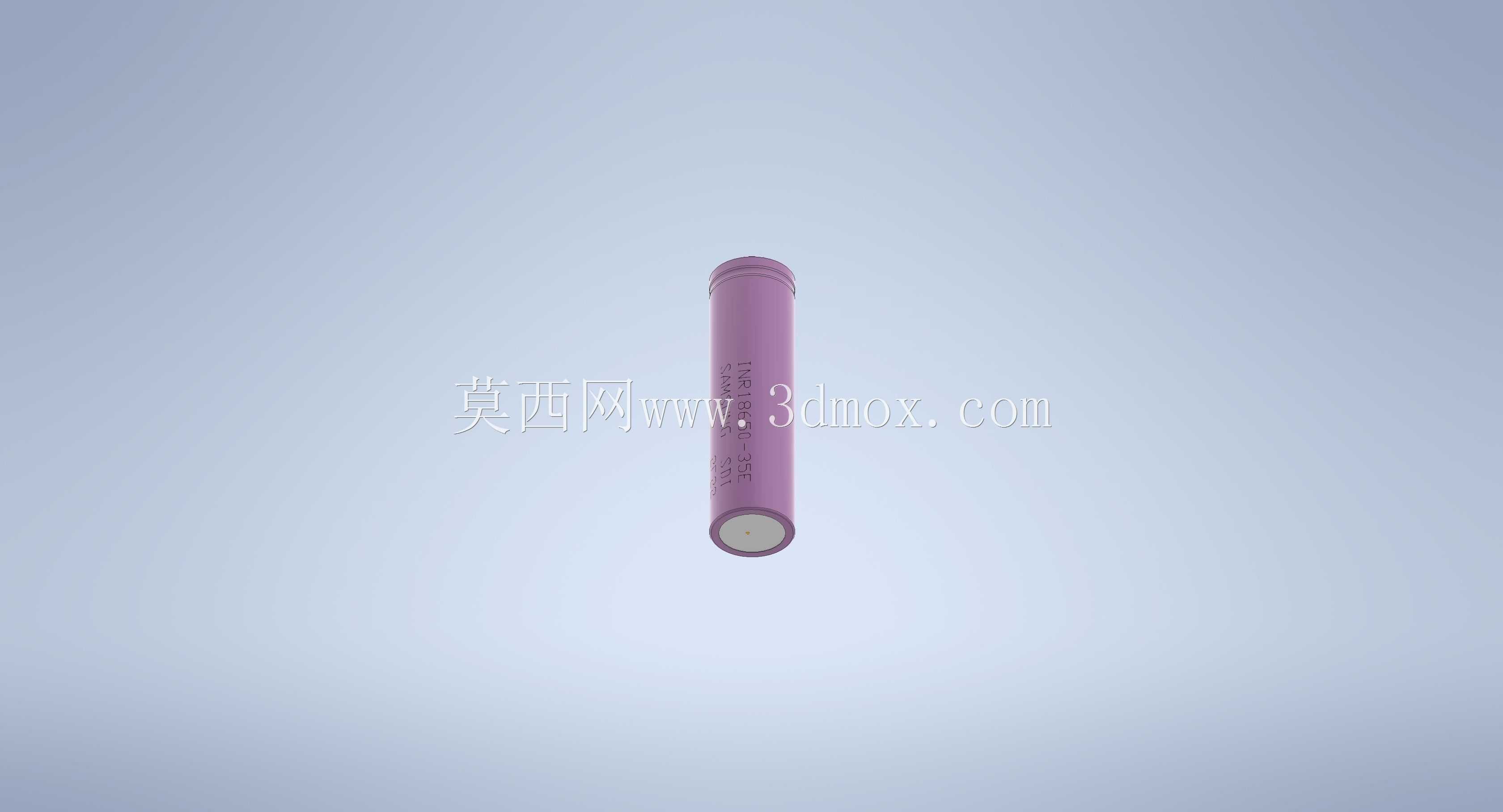

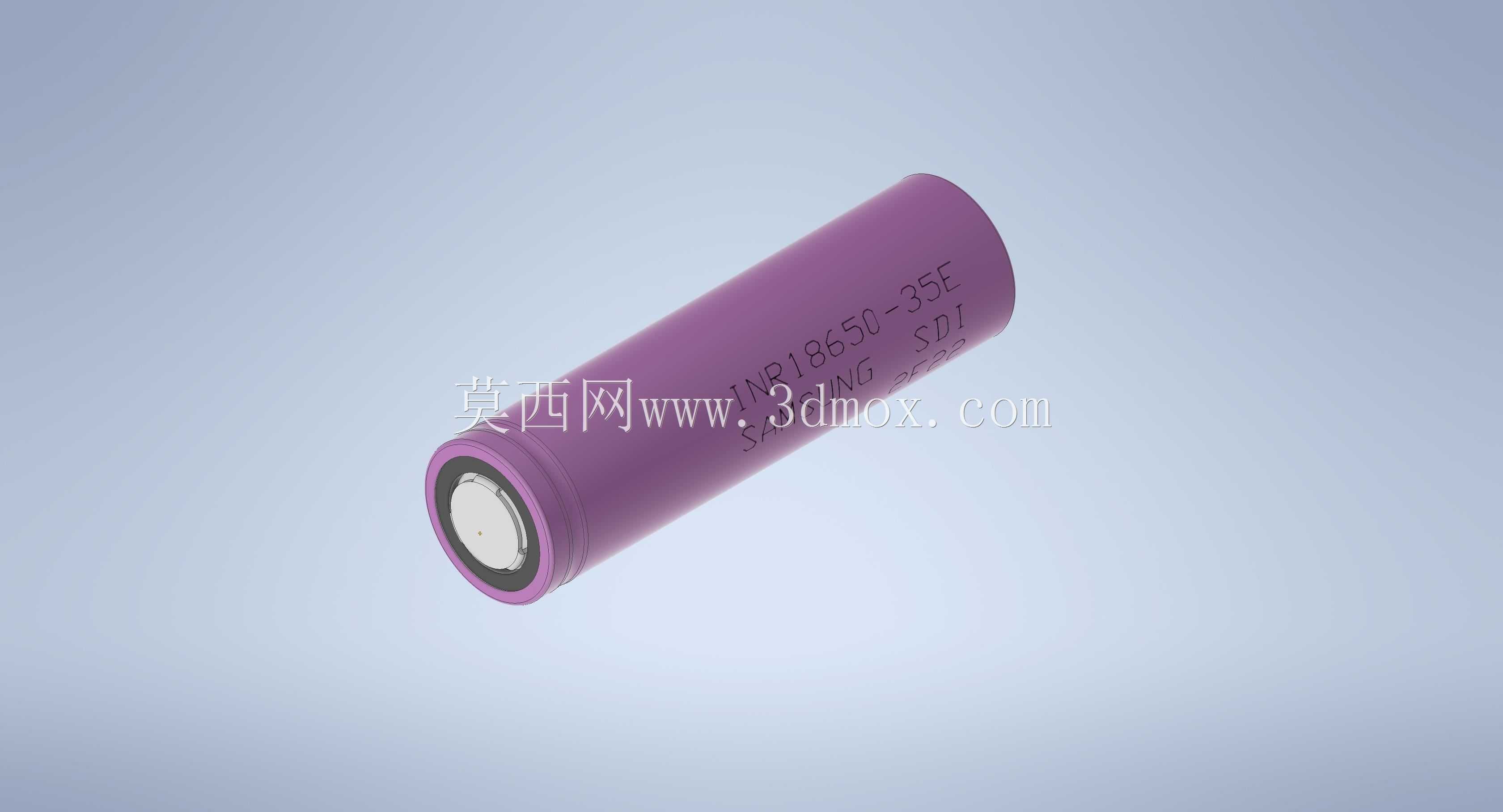

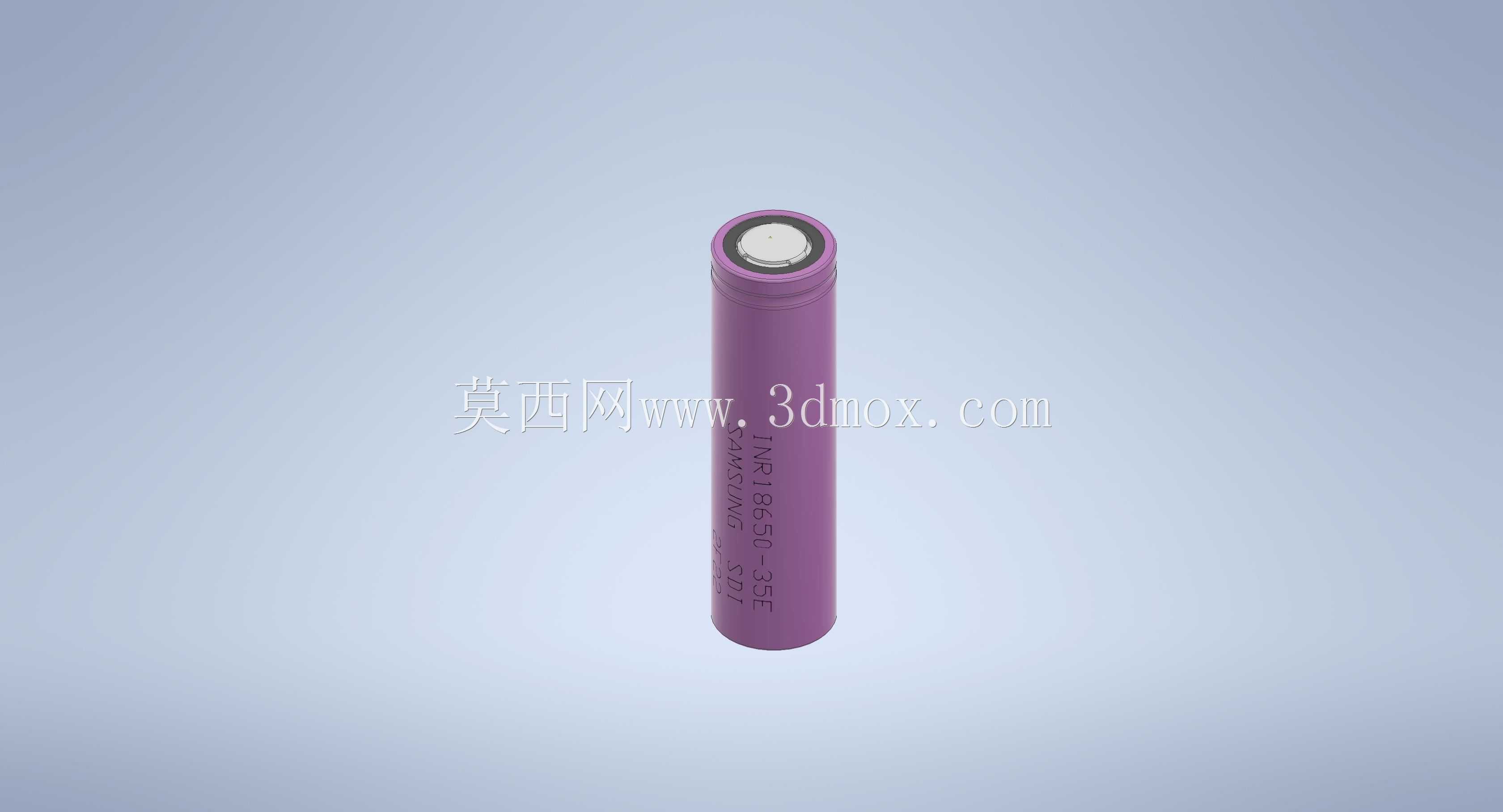

三星INR18650-35E锂离子电芯三维结构

　　在消费电子、便携储能、轻型动力设备的结构设计环节，18650规格圆柱锂离子电芯是应用频次极高的基础能源单元，这款三星INR18650-35E电芯的三维建模，完全围绕实际装机的尺寸边界、结构特征完成还原，可直接用于电池包排布、结构干涉检查、装配模拟等工程场景。做电池组结构设计时，最容易忽略的就是电芯本体的细节公差，很多通用模型只做了光面圆柱，忽略了正极帽的凸起高度、负极端面的凹陷深度，还有电芯外壳包皮的实际厚度，这些细节在做紧配的电池仓设计时，往往会导致装配干涉——比如正极帽如果按纯圆柱平面建模，实际装配时绝缘片的开孔尺寸就会出现偏差，要么压不住绝缘层留下短路隐患，要么开孔过大导致绝缘片移位。这款模型还原了电芯外皮的印刷标识区域特征，

　　正极位置的金属帽凸台高度、边缘的绝缘密封圈轮廓都做了等比例还原，负极端面的金属底壳凹陷弧度也和实物一致，在做电池组的串并联镍带焊接模拟时，可以直接匹配镍带的折弯角度，避免镍带和电芯外壳出现虚接或者刮破外皮的问题。从实际应用场景来看，这款35E容量的18650电芯，常被用在大容量移动电源、电动工具电池包、轻型代步车动力组、便携储能电源这些产品里，不同场景下的电池仓设计对电芯的安装间隙要求不同：比如消费类电子的内置电池仓，通常会留0.1-0.2mm的径向间隙，方便贴青稞纸绝缘；而动力类电池包因为要考虑振动工况，会用支架做紧配固定，径向间隙控制在0.05mm以内，这时候模型的尺寸精度就直接决定了支架的设计合理性。建模过程中，

　　参考了实物的实测尺寸，电芯总长度控制在标准18650规格的公差范围内，直径的圆柱度误差也在模型里做了体现，不会出现理想正圆柱导致的装配过松问题。另外，电芯的端面圆角特征也做了还原，很多新手建模时会把电芯两端做成直角，实际在装入电池支架的时候，端部的圆角是导向结构，没有这个圆角的话，装配时很容易刮破支架的定位孔，甚至刮伤电芯外皮。在做电池包的热管理设计时，这个模型也可以作为基础载体，匹配电芯的发热区域特征，模拟不同排布方式下的散热间隙——比如多串多并的电池组，电芯之间的留空距离如果参考这个精准模型来计算，就能更准确地评估散热通道的宽度，避免出现局部过热的问题。还有一个容易被忽略的细节，就是电芯外皮的收尾接缝位置，

　　模型里也做了细微的凸起还原，这个特征在做自动化装配线的机械手夹持模拟时非常关键，如果忽略这个接缝的厚度，机械手的夹持力计算就会出现偏差，可能导致夹伤电芯或者夹持不稳掉落的问题。对于做结构选型的工程师来说，这个模型可以直接导入装配体，快速完成电池仓的空间占位评估，不用再花时间从零测绘电芯尺寸，尤其是在方案初期的空间校核阶段，精准的电芯模型能大幅减少方案迭代的次数，避免后期因为尺寸不符导致的结构改模。比如在做手持电动工具的手柄设计时，电池仓是手柄内部的核心空间，电芯的排布角度、和周边电路板、按键结构的间隙，都需要精准的电芯模型来做干涉检查，要是模型尺寸不准，很可能出现手柄做粗了握持感差，或者做细了装不下电芯的问题。另外，在做电池保护板的排布时，电芯正极到保护板的距离、镍带的走线空间，也可以通过这个模型来模拟，确保镍带折弯后不会和周边结构产生挤压，避免长期使用后镍带断裂的问题。
