1.5升大容量透明PET饮用水瓶结构

　　日常快消品的包装结构设计里，大容量饮用水瓶是吹塑成型领域非常典型的薄壁壳体类零件，这款1.5升规格的水瓶，在商超陈列、家庭日常饮水、户外出行携带、办公场所供水等场景都有极高的普及率。从结构设计的底层逻辑来看，这类瓶体首先要平衡三个核心约束：满水状态下的堆叠承载能力、空瓶状态下的材料成本控制、消费者手持握持的使用体验。

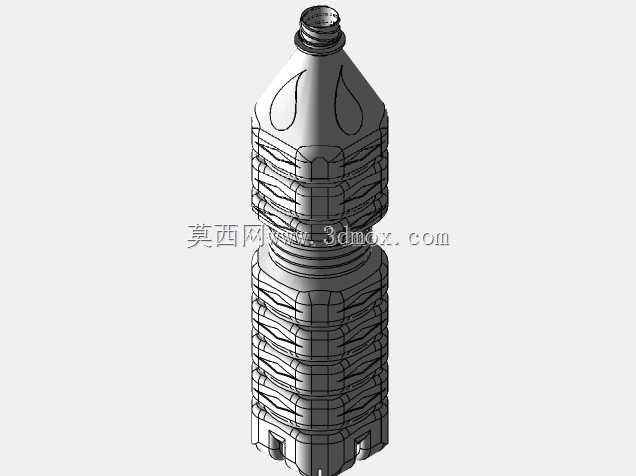

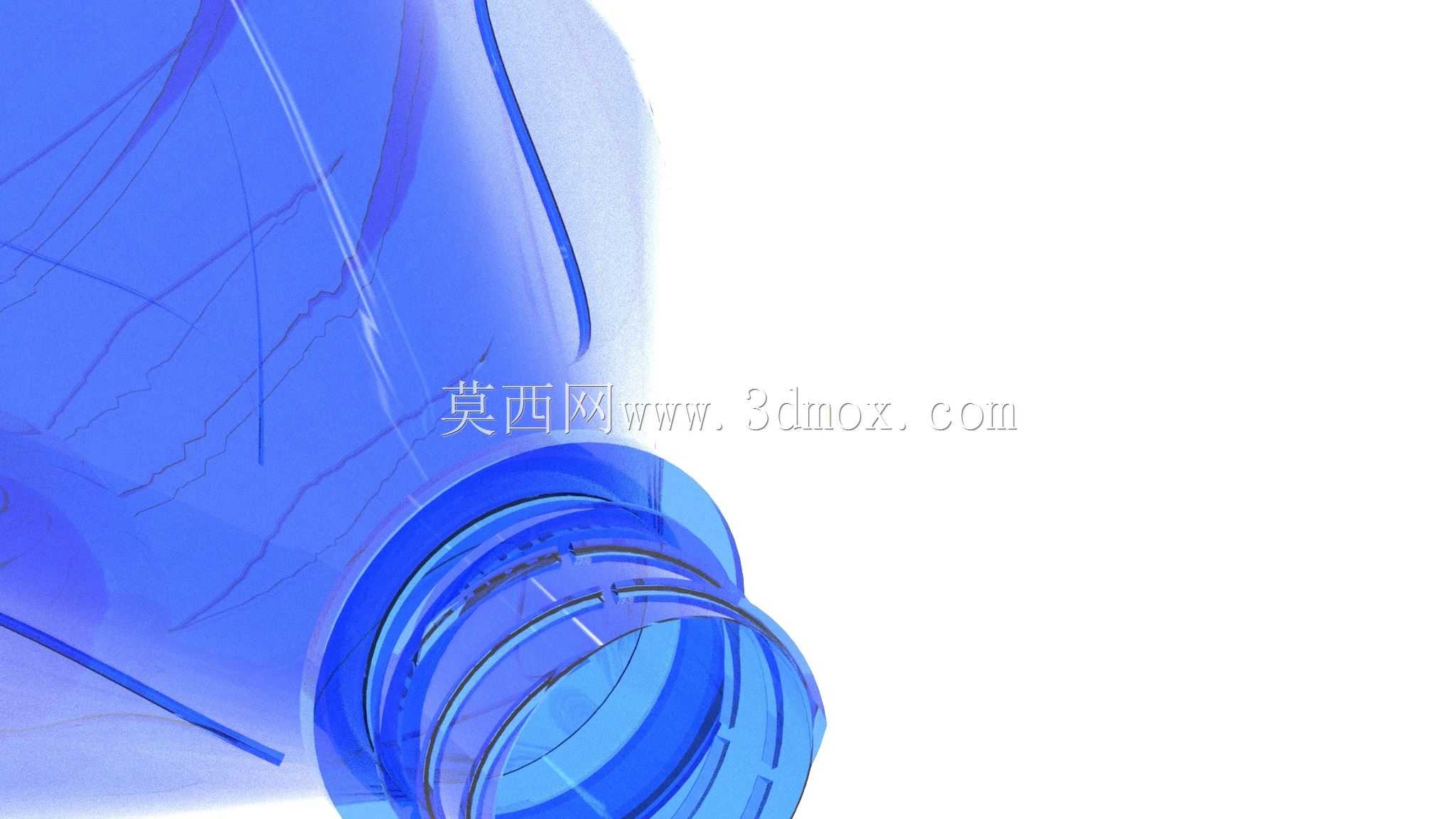

　　瓶身整体采用回转体基础轮廓做分段式造型设计，瓶口段采用标准外螺纹结构，螺纹的牙型、导程、密封端面的平面度都要和配套的防盗瓶盖完全匹配，螺纹末端预留的防盗环连接位，在瓶盖旋紧封合后可以实现一次性开启的防伪功能，瓶口端面的密封垫圈压紧面粗糙度要求控制在较低区间，避免灌装后出现渗漏。从瓶口向下的瓶颈段做平滑锥度过渡，既可以避免灌装后液体在瓶颈处残留积液，也能在吹塑成型时让型坯的拉伸分布更均匀，减少局部壁厚过薄出现的应力集中。

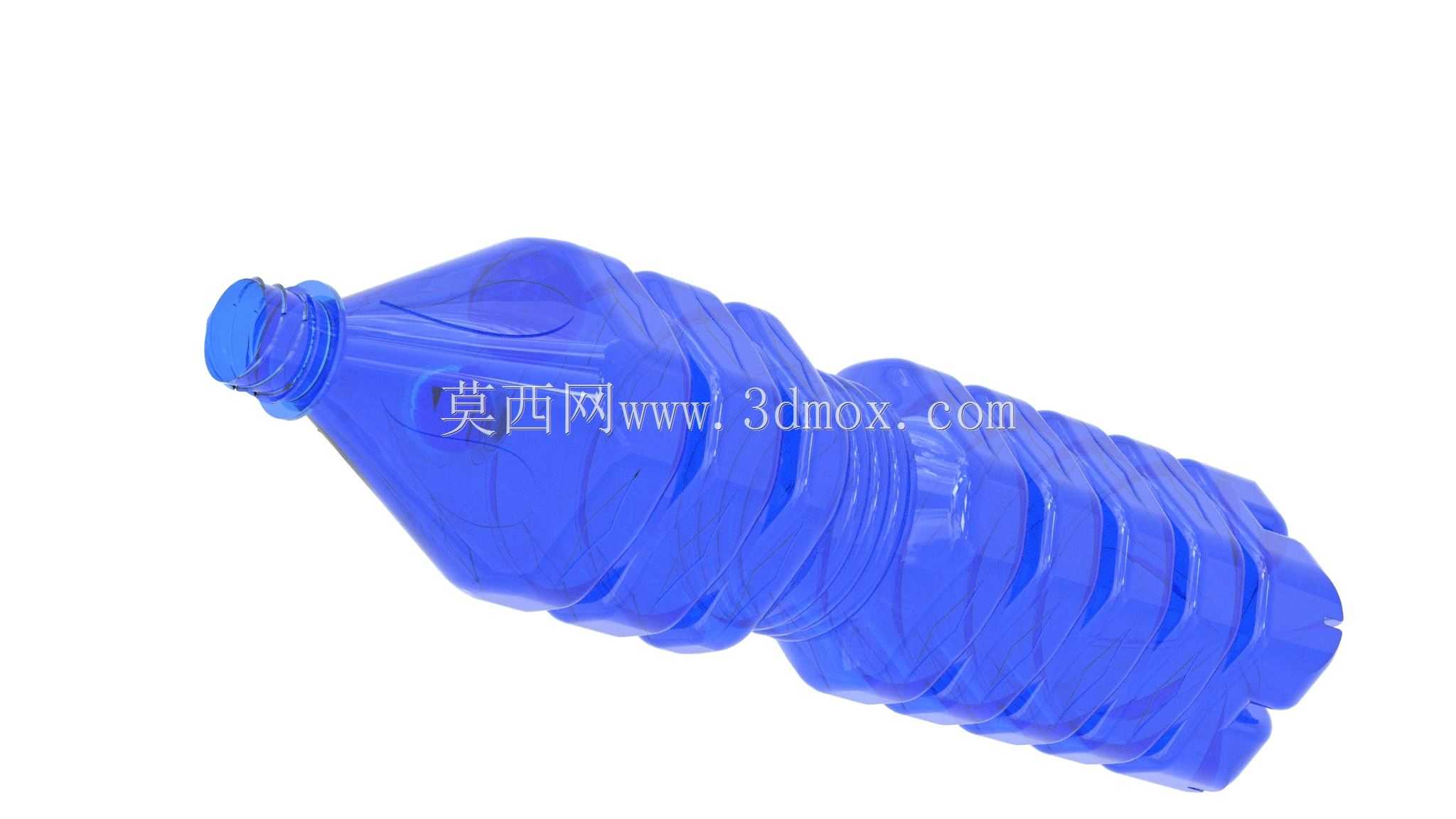

　　瓶身中段分布有多道环形凹凸加强筋，这部分结构是整个瓶体刚度设计的核心：1.5升满水状态下整瓶重量接近1.6千克，薄壁PET材料本身的刚性很低，如果做成光滑直壁，灌装后搬运、堆叠时很容易出现瓶身凹陷变形，环形的波纹加强筋相当于在薄壁壳体上布置了多道环形加强梁，不需要额外增加瓶身整体壁厚，就能大幅提升瓶体的径向抗外压能力，同时在瓶体受到轴向堆叠载荷时，波纹结构可以产生微量的弹性形变来吸收冲击，避免应力直接传递到瓶身侧壁造成开裂。这些环向凹槽同时也充当了握持防滑位，消费者手持瓶身时手指可以自然嵌入凹槽内，即便瓶身外壁沾有冷凝水也不容易打滑脱手。

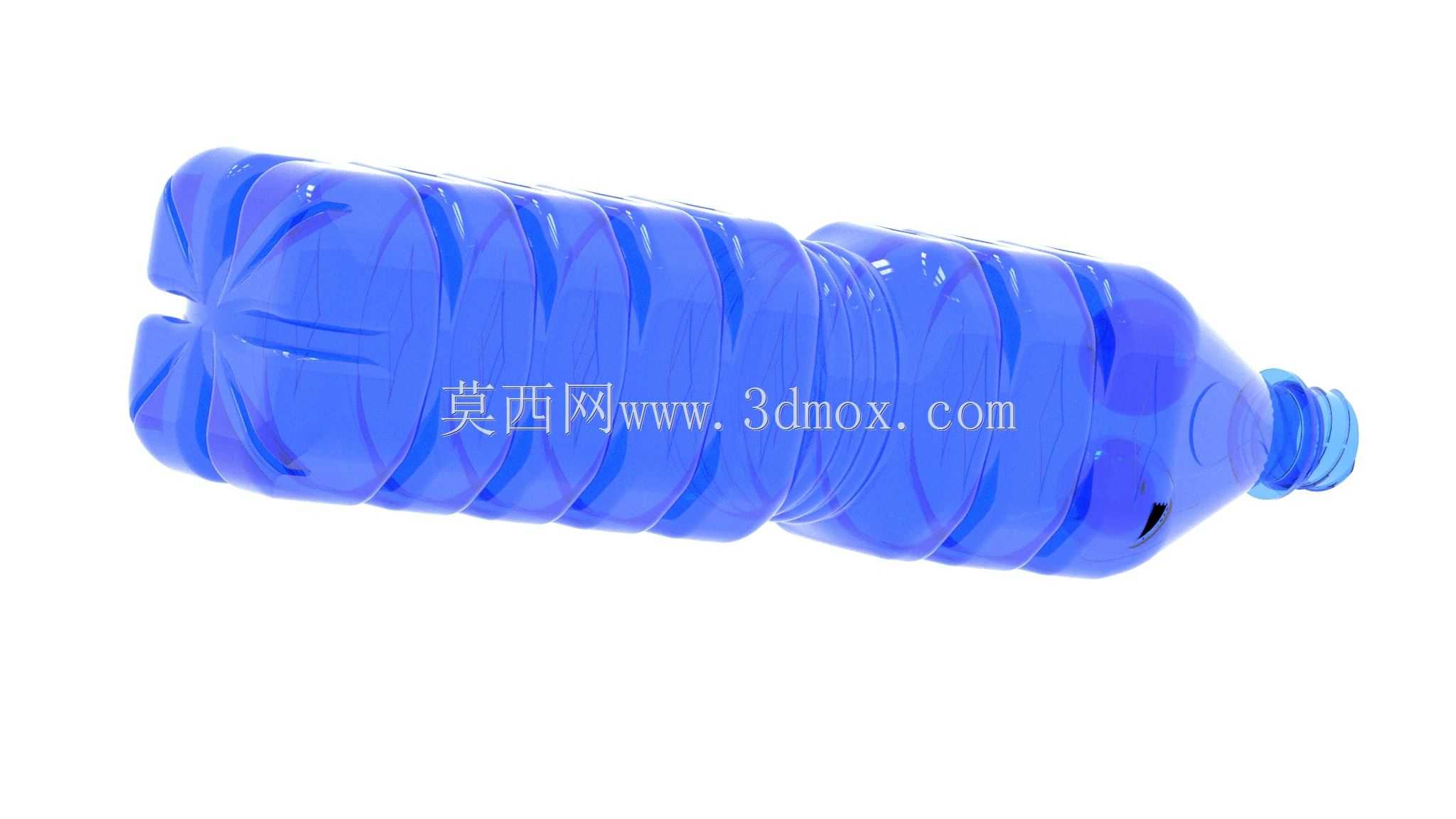

　　瓶底部分采用花瓣式多脚支撑结构，这是大容量PET水瓶的经典底型设计：吹塑成型过程中，瓶底是型坯最后吹胀贴合模具的区域，冷却速度最慢，内应力残留最高，如果做成平底结构，灌装常温饮用水后进行低温冷链运输，或者灌装高温饮品进行热灌装时，瓶底很容易因为内压变化出现向外鼓出的变形，导致整瓶无法直立放置。花瓣式的内凹底部分散了底部的应力分布，多个支撑脚形成稳定的支撑平面，哪怕其中一个脚出现微量形变，其余支撑点依然可以保证瓶体直立不倾倒，同时内凹的结构让瓶底的壁厚分布更均匀，吹塑脱模时也不会出现粘模、底部分层的缺陷。

　　从安装边界和适配性角度来说，这款瓶体的最大外径要适配常规自动灌装机的瓶托定位尺寸，瓶身总高度要匹配灌装线的进瓶导轨间距、旋盖头的行程范围，瓶口螺纹的通止规精度要符合瓶装水生产线的高速旋盖要求，在每分钟数百瓶的高速灌装工况下，瓶口不能出现偏摆、螺纹错牙的问题。空瓶状态下瓶体可以承受一定的侧向挤压力，在空瓶输送、理瓶机整理的过程中不会出现永久性瘪形，灌入液体后，瓶身的加强筋结构可以保证多层堆码时，上层瓶的重量通过筋位传递到下层瓶的支撑结构上，不会把下层瓶身压变形。

　　建模过程中这类薄壁壳体需要重点处理曲面的连续性，所有环向筋位和瓶身主体的过渡位置都要做圆角处理，避免尖角位置在吹塑拉伸时出现壁厚骤减，建模时的拔模角度也要顺着吹塑模具的开模方向设置，保证瓶体成型后可以顺利从两半模中脱出，不会在筋位凹槽处出现刮伤、卡模的问题。瓶身的曲面光顺度也直接影响后续贴标工序的效果，套标或者贴不干胶标签时，标签可以完全贴合在瓶身外壁，不会因为曲面突变出现标签起皱、翘边的缺陷。
