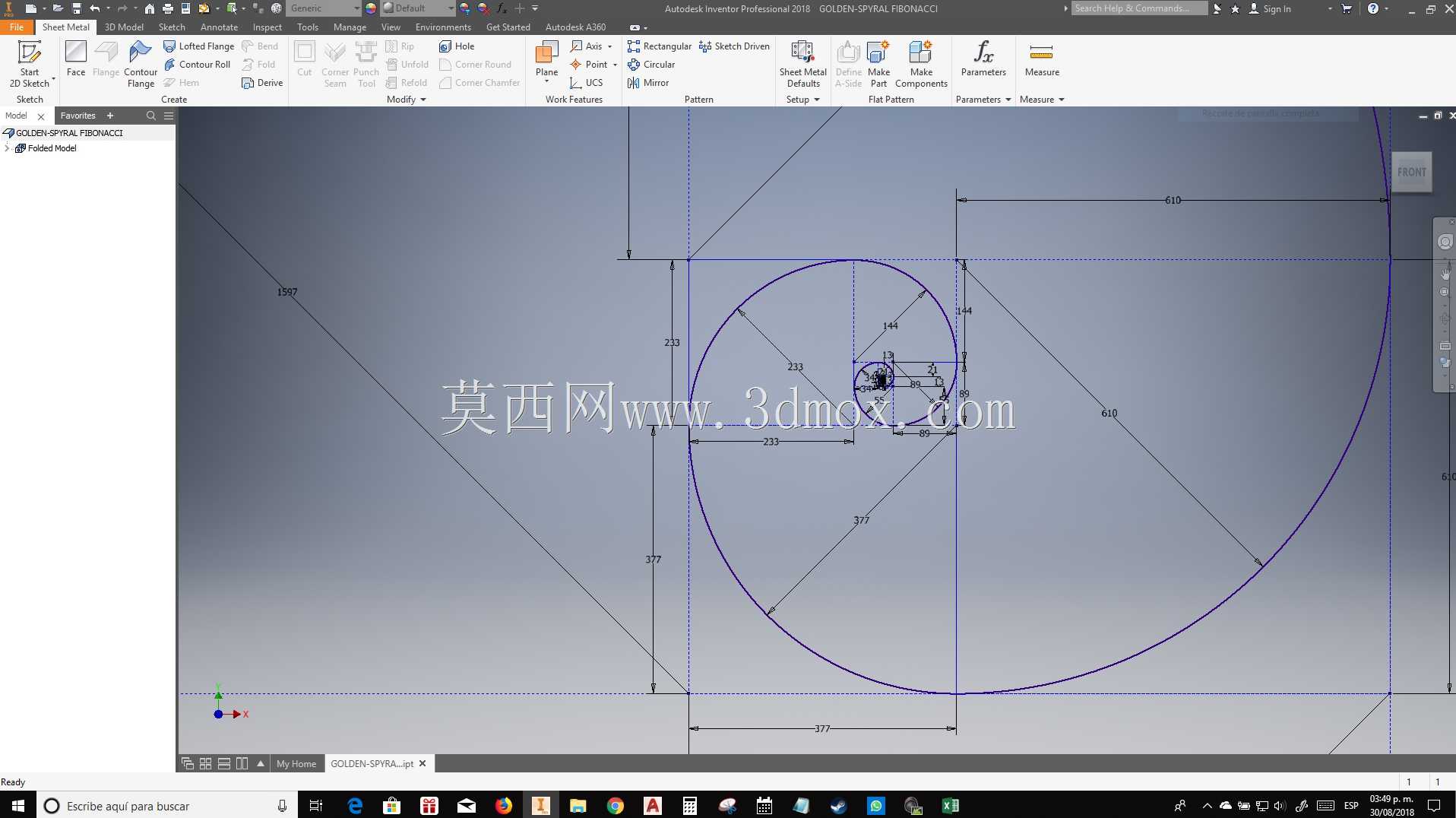

黄金比例螺旋线几何草绘结构

　　该几何草绘以黄金比例螺旋为核心表达对象，整体在二维草图环境中完成，通过连续圆弧、辅助直线、定位点与尺寸约束共同构成一条由内向外逐步扩展的对数螺旋轮廓。曲线并非自由手绘轨迹，而是依据相邻矩形边长按固定比例递推的方式建立，每一段圆弧的圆心、半径和起止角度都受到相邻几何元素约束，能够在后续修改基准尺寸时保持比例关系不被破坏。

　　从结构设计角度看，这类螺旋线常用于需要平滑过渡、视觉收敛或自然扩展形态的产品外观与机构布局中。在通讯终端产品上，类似曲线可以用于天线区域边界、装饰纹理、扬声器孔阵排布、摄像头周边过渡面以及壳体分缝设计；在工业造型领域，它也可作为导风通道、螺旋导向槽、卷绕轨迹和包装展开轮廓的基础参考。草绘中保留了较多辅助线，说明建模重点不只是得到一条外观曲线，而是把比例生成逻辑显式表达出来，便于结构工程师复核曲率变化与包络范围。

　　曲线的构造思路采用分段圆弧逼近黄金螺旋的方式。内侧圆弧半径较小，转折紧凑，适合作为细节中心；向外扩展后，圆弧半径逐级增大，曲率逐渐降低，轮廓趋于舒展。各段圆弧之间保持相切关系，因此在连接处不会出现尖点或曲率突变。若将该草图用于实体建模，可以直接作为扫掠路径、投影曲线、包覆轮廓或曲面边界；若用于平面加工，也可作为激光切割、蚀刻纹理、铭牌图案和数控铣削轮廓的参考线。

　　尺寸布置上，草图通过水平与竖直辅助线建立方形分割区域，相邻区域的边长按照黄金比例关系递推。圆弧端点落在辅助线交点附近，圆心则位于对应方形的角点位置，这种做法使曲线具备明确的几何依赖，而不是依赖孤立坐标值。安装边界方面，完整螺旋被控制在一个矩形包络范围内，外侧直线给出了最大宽度和高度方向的参考边界；在产品中引用该轮廓时，可先依据外壳可用空间确定最外层包络尺寸，再由草图约束反推内部各段半径，避免曲线与侧壁、孔位或装配筋位发生干涉。

　　实际建模时需要关注约束冗余和草图自由度。由于螺旋由多段圆弧串联而成，若同时固定端点、圆心、相切关系和辅助线长度，容易产生过约束。较稳妥的方式是先建立比例矩形网格，锁定基础边长与递推关系，再逐段添加圆弧，并在每段结束后检查相切与同心条件。对于需要参数化调整的场景，可将初始半径、比例系数和扩展段数设为变量，使同一草图能够生成不同尺度的螺旋轮廓，用于小型手持设备、面板装饰件或较大尺寸的导向构件。

　　该草绘的工程价值在于把自然形态中的比例规律转化为可编辑、可约束、可复用的几何结构。它既可以作为外观设计中的美学基准，也可以服务于功能件的路径规划。围绕曲线建立的辅助线不仅承担定位作用，也为后续尺寸检验提供了清晰依据；在装配校核中，工程师能够快速判断螺旋中心、最外轮廓和相邻安装孔之间的距离，从而在概念设计阶段就控制好空间边界与加工可行性。
