双工位轴承性能测试试验台结构设计

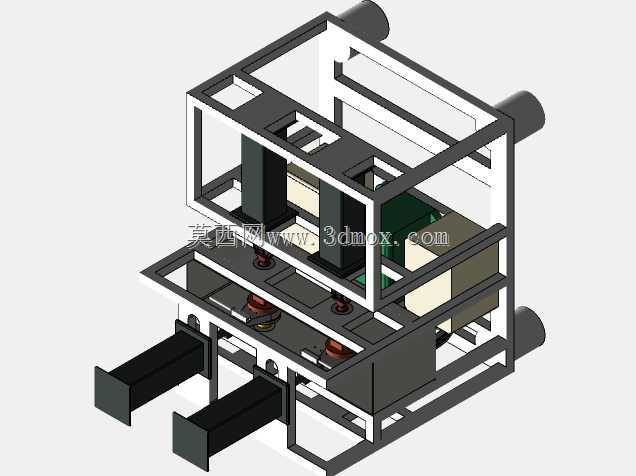

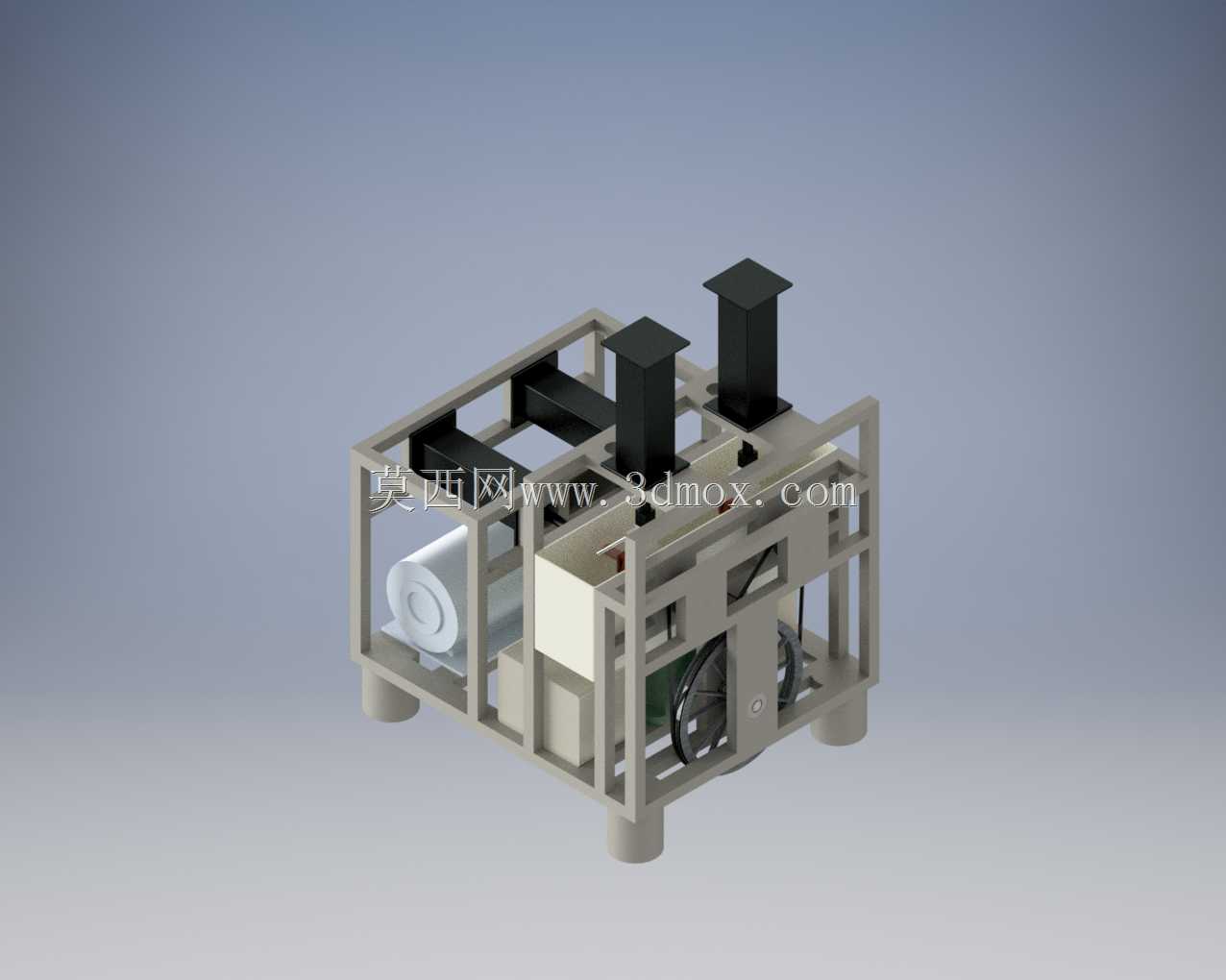

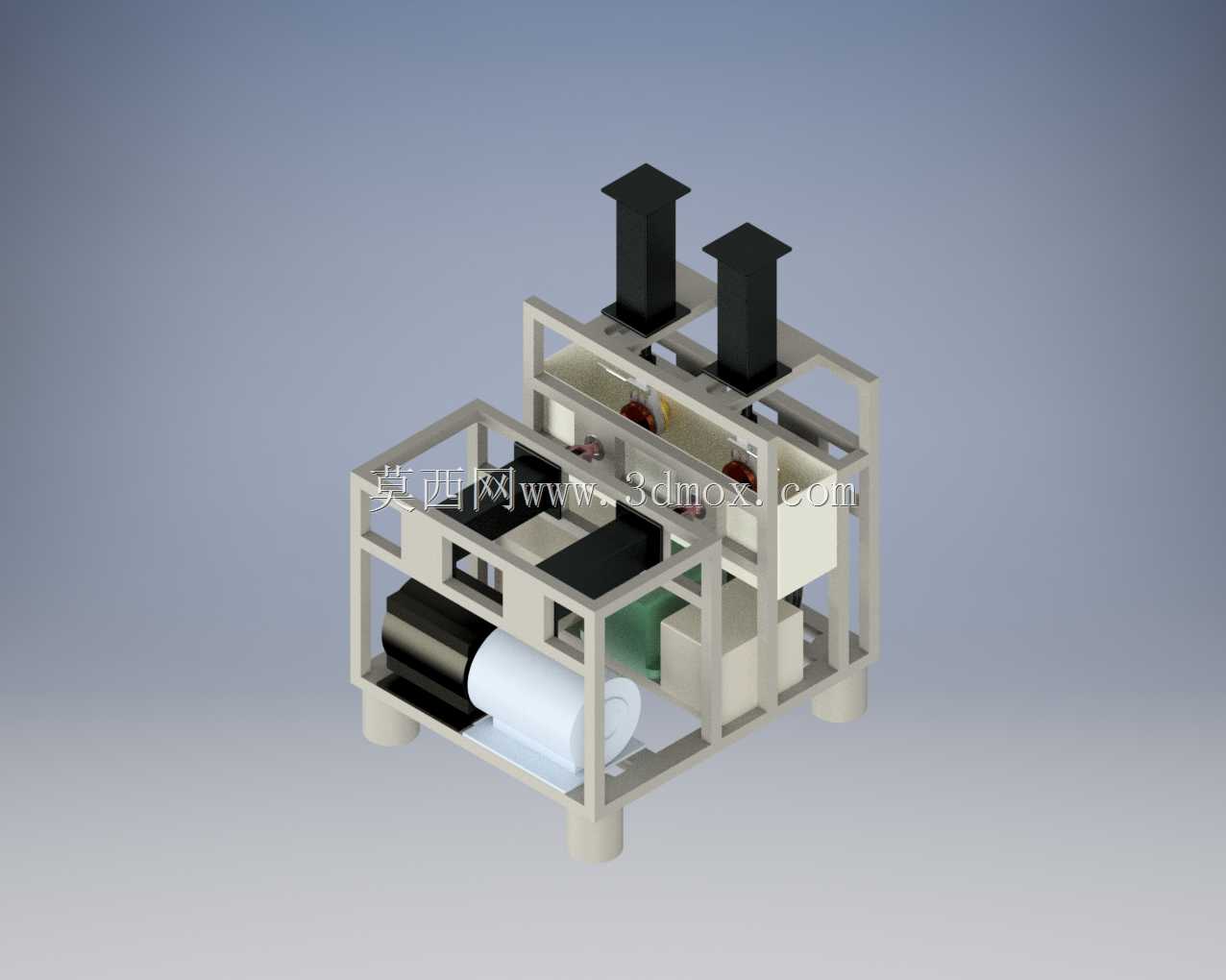

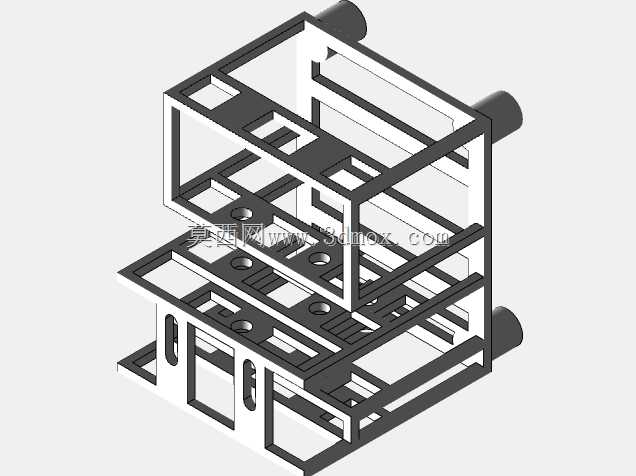

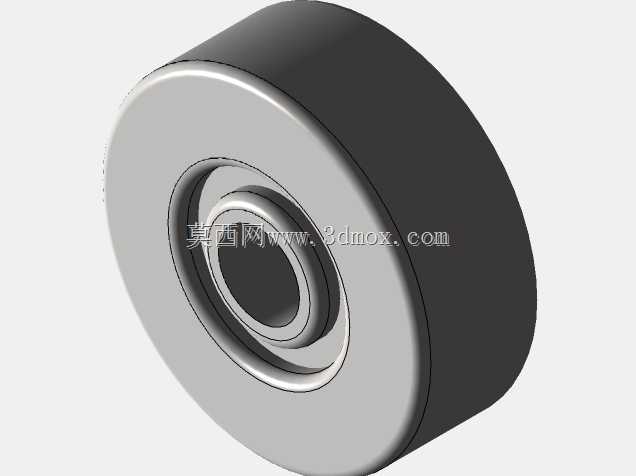

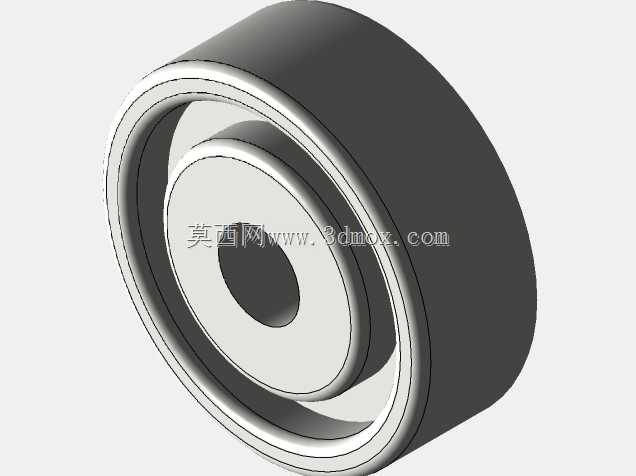

　　该试验设备主要面向轴承生产环节的入厂检验、成品出厂验证以及轴承研发阶段的性能摸底场景，可同时完成两组待测轴承的加载测试，适配常规深沟球轴承、圆锥滚子轴承等多类通用滚动轴承的测试需求，能模拟轴承实际运行中的径向载荷、不同转速工况，采集运行过程中的温升、振动、运转阻力等核心参数，为轴承的寿命评估、质量判定提供可靠的硬件支撑。从整体结构布局来看，设备采用分层式方管焊接机架作为承载主体，底部框架预留了驱动单元、加载组件的安装空间，上层框架对称布置两组测试工位，每个工位独立设置轴承安装座、加载压头以及传动轴系，双工位的布局既可以做同批次轴承的平行对照试验，也能同时开展不同规格轴承的测试任务，有效提升测试环节的作业效率。

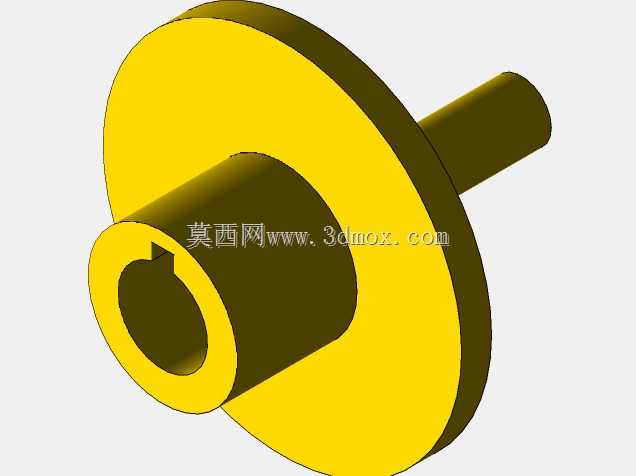

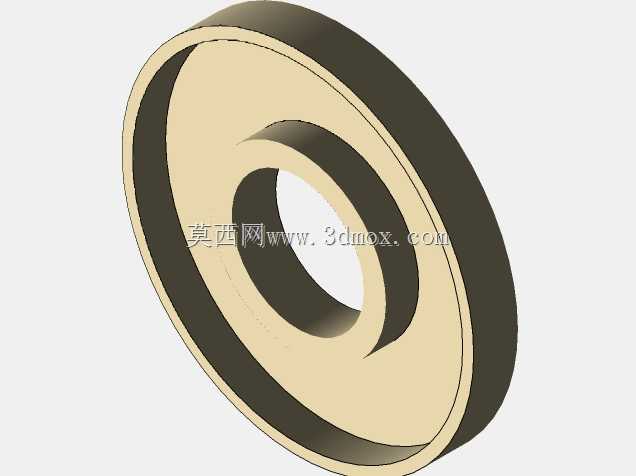

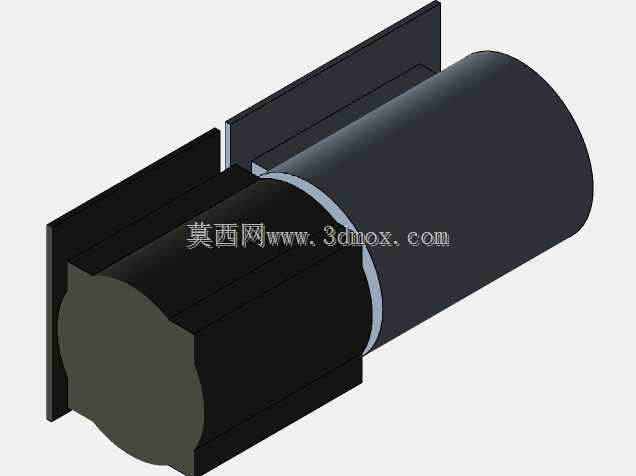

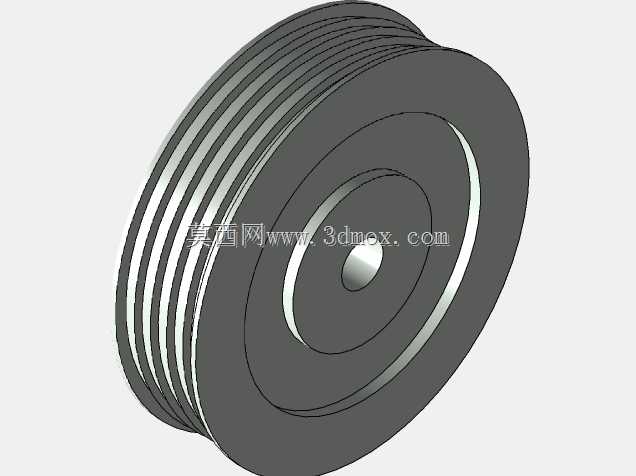

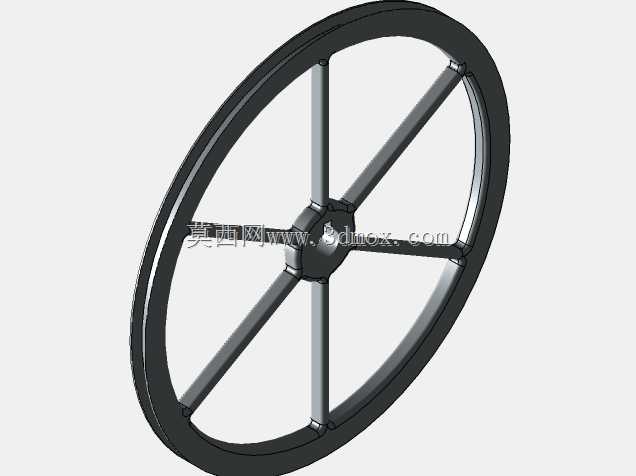

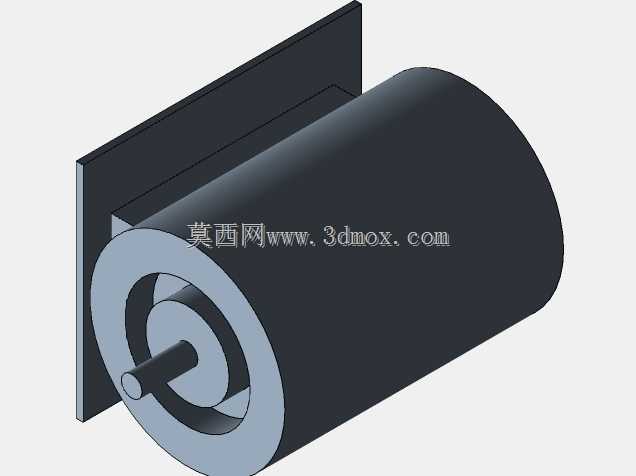

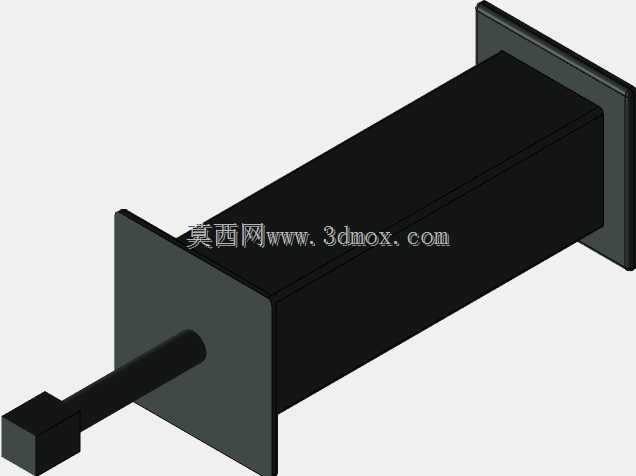

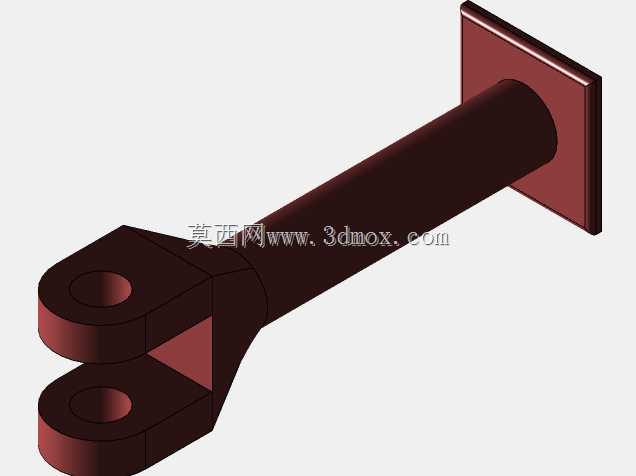

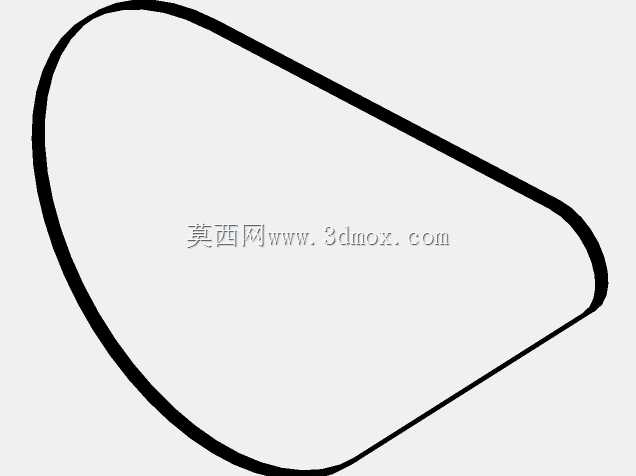

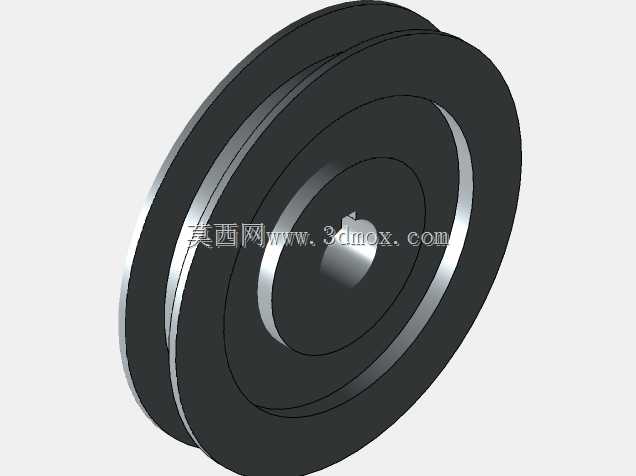

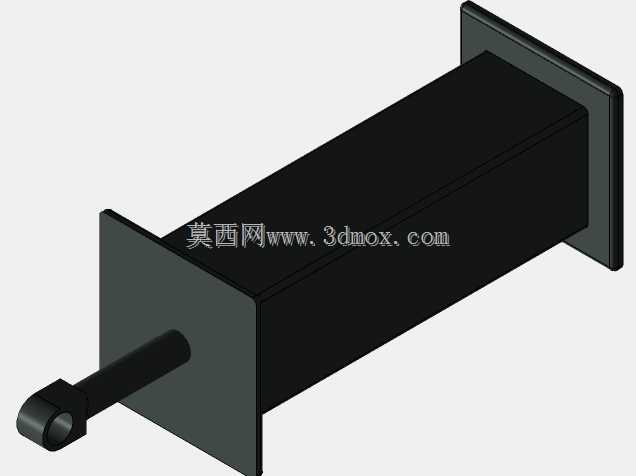

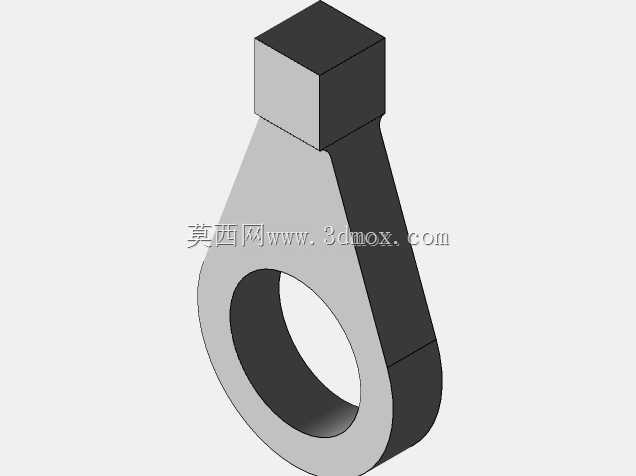

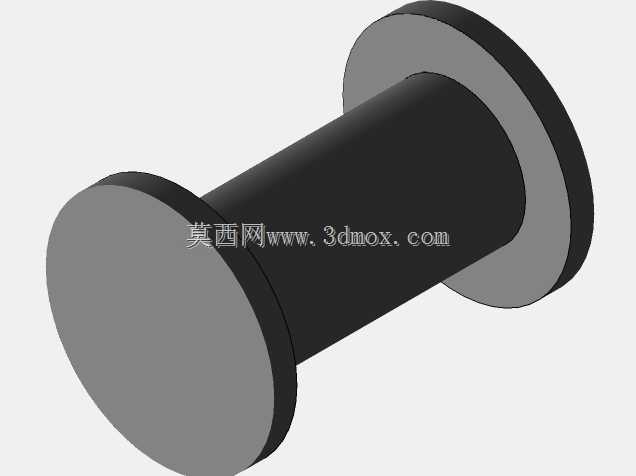

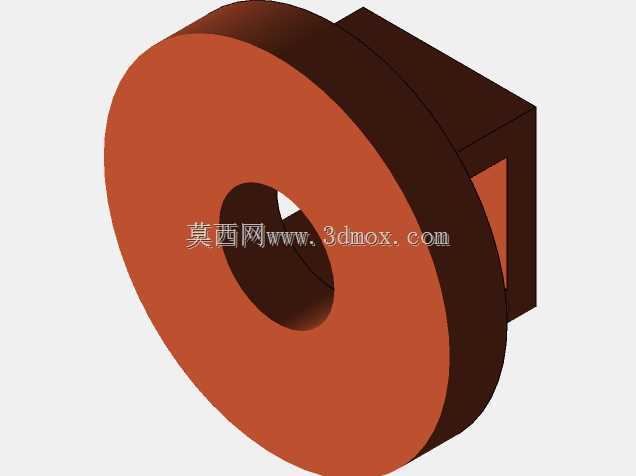

　　驱动单元布置在机架下层左侧位置，通过带传动将动力传递至上层的两根测试主轴，带传动的选型可以缓冲启动阶段的冲击载荷，同时降低运行过程中的振动传递，避免驱动端的振动干扰测试工位的传感器数据采集，传动带的张紧结构设计在驱动电机安装板位置，通过腰型孔调整电机安装位置即可实现张紧度调节，日常维护无需拆解上层测试结构。加载组件采用顶部竖直布置的结构，两个加载压头分别对应两组测试工位的轴承外圈位置，可通过调整压头的伸出量施加不同等级的径向载荷，加载力的传导路径经过机架的竖向方管立柱直接传递至底部框架，避免加载力导致机架产生形变影响测试精度，压头与轴承外圈接触位置设计有可拆卸的仿形压块，更换不同规格压块即可适配不同外径的待测轴承，

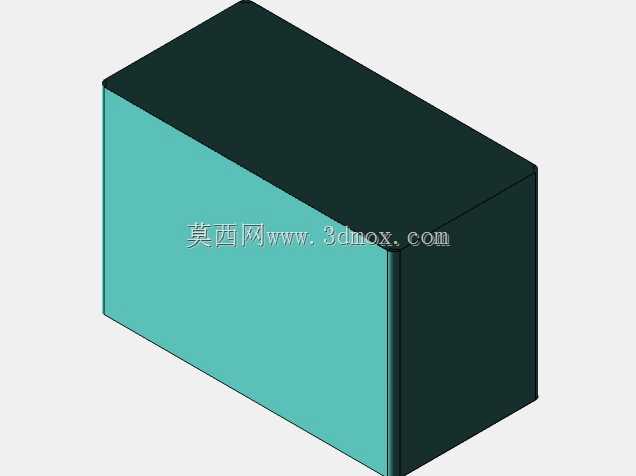

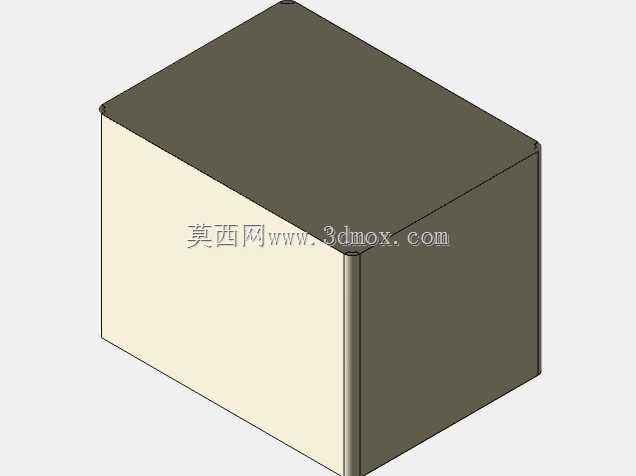

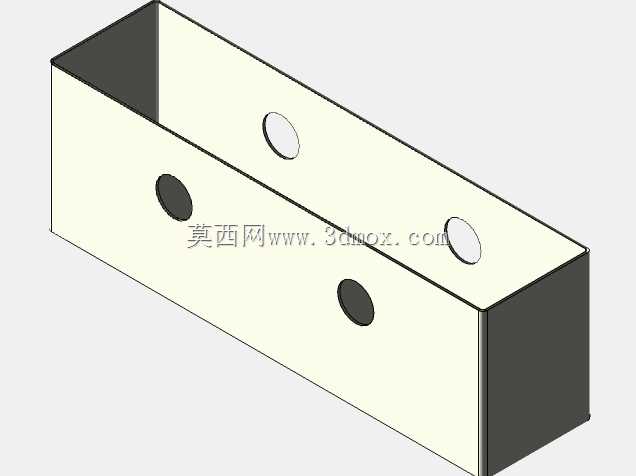

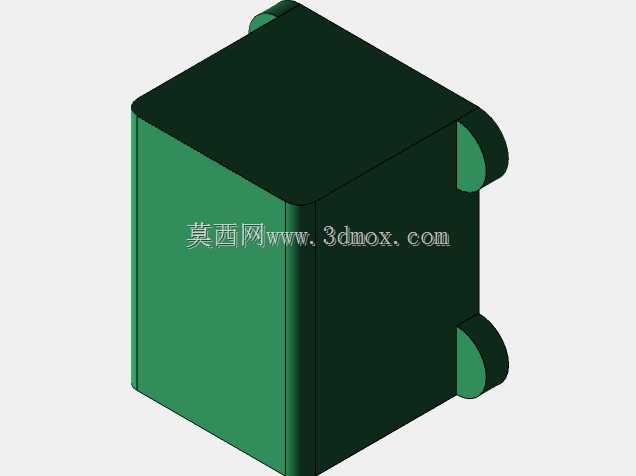

　　无需调整整个加载组件的安装位置。机架底部设置有四个可调式支撑脚，可在设备安装时调整整体水平度，抵消安装地面的平面度误差，保证测试主轴的回转轴线处于水平状态，避免附加轴向力影响轴承测试结果，支撑脚的调节范围预留了20mm的调整余量，可适配多数车间地面的安装条件。设备的电气控制元件、传感信号采集模块统一布置在机架下层右侧的封闭安装仓内，与驱动单元、传动部件做物理分隔，避免运行过程中的油污、粉尘进入电气仓影响元件寿命，电气仓侧面预留有散热通风口，保证长时间连续运行时内部热量可以及时散出。上层测试工位周围设计有可拆装的透明防护挡板安装位，实际使用时加装亚克力挡板即可阻挡测试过程中可能出现的轴承碎裂飞溅物，

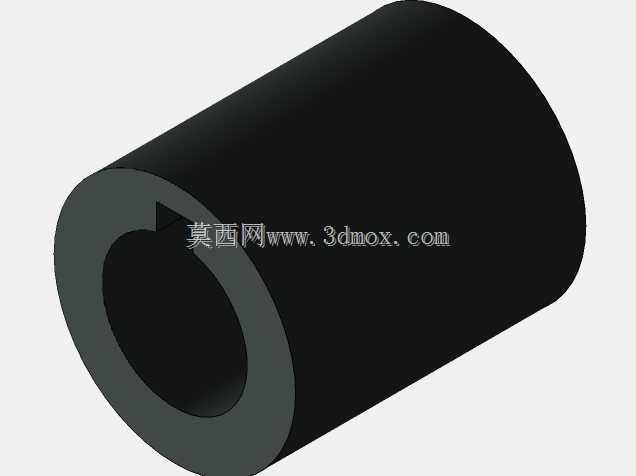

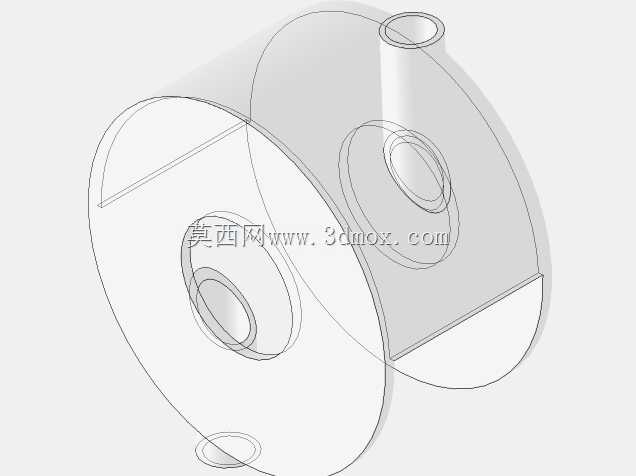

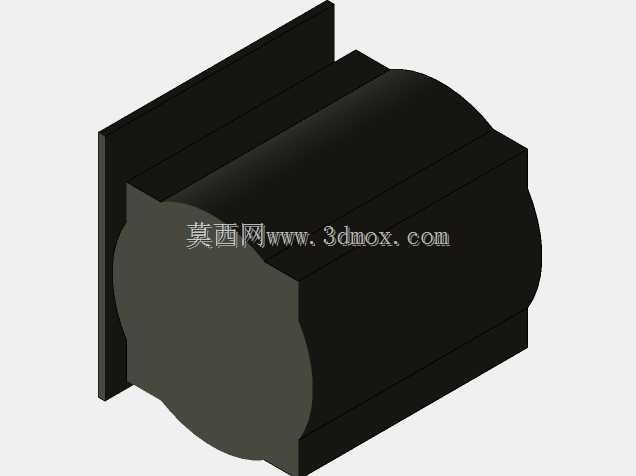

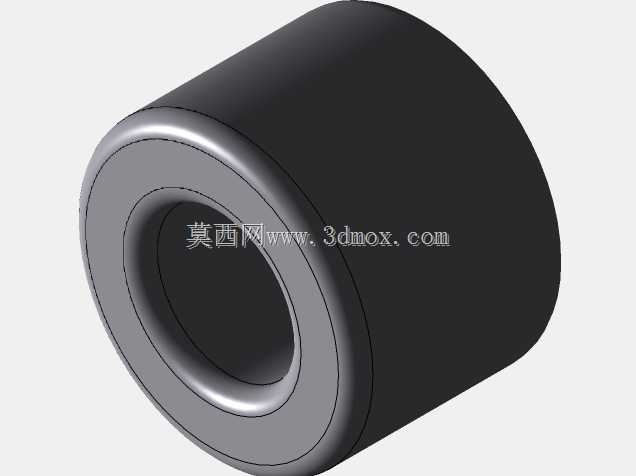

　　同时不影响操作人员观察轴承的运行状态，挡板采用快拆式固定结构，更换待测轴承时可快速拆卸，不会占用过多操作准备时间。从安装边界来看，设备整体宽度控制在1.2米以内，深度控制在0.8米，整体高度不超过1.5米，不需要额外做地基固定，放置在常规车间测试平台上即可使用，设备总重量控制在合理范围，常规液压叉车即可完成移位调整，适合中小型轴承生产企业、院校机械实验室的测试场景使用。在结构设计过程中，重点考虑了测试工位的同轴度调整便利性，测试主轴的轴承座采用分体式设计，通过止口定位保证安装精度，当需要测试不同内径的轴承时，只需要更换对应的主轴衬套以及轴承座定位套即可，核心的机架、驱动、加载结构都可以通用，大幅降低了多规格轴承测试的硬件改造成本。润滑系统采用分点式润滑设计，每个测试工位的支撑轴承、加载滑动面都预留了润滑脂注油口，日常维护时不需要拆解设备即可完成润滑保养，减少设备停机维护的时间。设备的走线全部采用机架内部的穿线孔布置，外部无裸露线缆，既避免了运行过程中线缆被传动部件剐蹭的风险，也让整体外观更加规整，同时方便后期的线路检修排查。
