带定位孔法兰端盘类固定连接构件

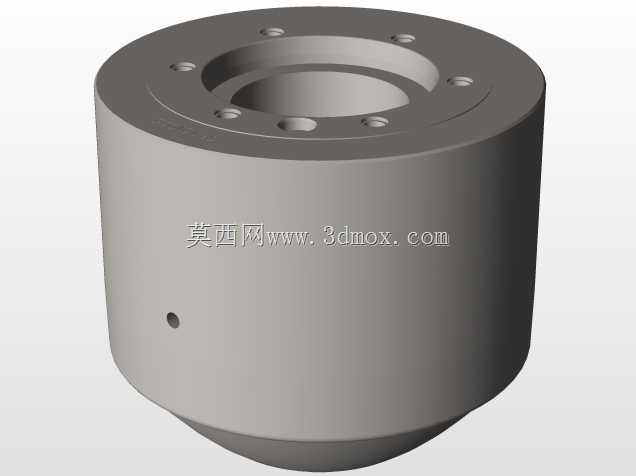

　　这类带法兰端的筒状固定构件，常应用在自动化产线的工位定位、工装夹具的末端执行连接、小型检测设备的探头安装基座场景中，核心作用是为需要同轴定位的功能部件提供稳定的安装基准，同时承担轴向与径向的载荷传递，避免工作过程中出现同轴度偏移导致的设备运行误差。从结构设计来看，构件主体采用等直径圆柱筒体作为主体承载结构，筒体下端做小角度锥面收边，该设计并非单纯的外观处理，实际是为了在安装对接时起到导向导入作用，降低装配时的对位难度，尤其是在狭小安装空间内，操作人员无法直接观察对接面的场景下，锥面导向可以让构件快速滑入安装位，减少装配调整时间。上端法兰端面上均匀分布的6个沉头安装孔，孔位采用圆周等分布置，

　　这种排布方式可以让螺栓锁紧时的压紧力均匀作用在法兰结合面上，避免局部应力集中导致的法兰面变形，同时沉孔设计可以让螺栓头部完全埋入法兰端面内，不会突出安装平面，避免与上方对接的部件产生运动干涉，也能减少外部磕碰对螺栓连接副的损伤，提升连接结构的长期可靠性。筒体侧壁预留的小直径径向通孔，主要用于安装锁紧顶丝或者定位销，当对接的轴类部件插入筒体内腔后，通过该孔拧入顶丝可以实现周向与轴向的辅助固定，防止轴类部件在转动或者受轴向力时出现窜动，若作为气路或者液路的连接基座，该孔也可作为泄压孔或者介质引流孔使用，适配不同的工况需求。设计过程中，内腔的同轴度公差需要控制在IT7级以内，法兰端面与筒体轴线的垂直度公差不低于0.02mm，

　　才能保证安装后对接部件的回转精度，避免出现偏心运转导致的振动、磨损加剧问题。安装边界方面，构件的最大外径为法兰端的外圆尺寸，安装时需要预留至少大于法兰外径5mm的操作空间，用于螺栓的锁紧操作，筒体部分的长度决定了可插入对接部件的深度，内腔直径需要与对接轴的直径采用H7/h6的间隙配合，既保证装配顺畅，又不会出现过大的配合间隙导致定位精度不足。这类构件在实际使用中，常搭配平键或者锁紧螺母共同使用，当传递扭矩较大时，可在内腔壁加工键槽，通过平键传递扭矩，避免仅靠顶丝锁紧出现打滑问题；当承受较大轴向载荷时，可在法兰端面增加定位止口，与对接部件的止口槽配合，提升轴向承载能力。材质选择上，常规工况下采用45号钢调质处理即可满足强度要求，

　　若应用在腐蚀环境中，可更换为304不锈钢材质，表面做钝化处理，若需要降低构件重量，也可采用铝合金6061-T6材质，表面做硬质阳极氧化处理，提升表面耐磨性能。需要注意的是，法兰端的安装孔中心圆直径需要与对接部件的安装孔位完全匹配，设计时需要优先确认对接件的孔位参数，避免出现孔位错位无法安装的问题，筒体下端的锥面角度通常设置为15度到30度之间，角度过小会导致导向长度不足，角度过大则会失去导向作用，实际设计时可根据安装空间的大小调整锥面长度与角度。
