车间移动式MIG焊机承载转运小车结构

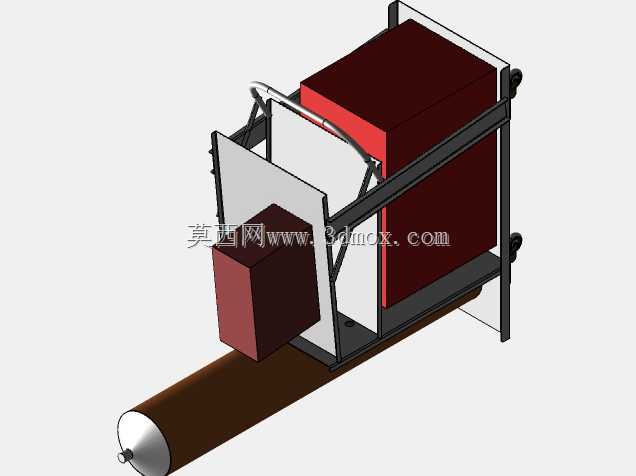

　　在钢结构加工、五金制品批量焊接、设备维修车间等场景中，MIG气体保护焊的应用占比常年居高不下，这类焊接作业往往需要在不同工位间来回转场，焊机主机、送丝机构、气瓶、焊枪线缆等配套部件如果零散搬运，不仅转场效率低下，还容易出现线缆拖拽磨损、气瓶倾倒磕碰的安全隐患，这款承载转运结构正是针对这类现场痛点设计的移动式承载工装。从结构布局来看，整体采用框架式方管焊接作为主体承载骨架，骨架的受力点位做了局部加厚处理，底部预留了标准气瓶的卧式安装位——区别于常见的立式气瓶安装结构，卧式布置可以大幅降低整机重心，在车间地面存在坡度、或者跨越地面线槽、小障碍物的时候，能有效避免侧翻风险，气瓶的固定位置配套了弧形抱箍安装位，

　　安装时可以根据常用气瓶的直径调整抱箍的锁紧位置，保证气瓶在移动过程中不会出现轴向窜动。骨架上层的分层承载区做了功能分区，靠后侧的大尺寸安装平面用来放置焊机主机，安装面预留了通用焊机的底部固定孔位，可以适配市面上多数主流功率的MIG焊机主机安装，安装时只需要对应孔位锁紧固定螺栓即可，不需要额外打孔改装；靠前侧的独立小承载台用来放置送丝机构，这个位置的高度刚好和焊机主机的送丝接口高度匹配，能缩短送丝软管的弯折路径，减少送丝阻力，避免焊接过程中出现送丝不畅、焊丝卡滞的问题。框架侧面预留了焊枪线缆、接地电缆、气管的走线固定位，走线位采用开放式卡扣设计，整理线缆时可以直接将线缆卡入卡扣，不需要穿线操作，日常维护更换线缆的时候也能快速拆装，

　　避免线缆在地面拖拽造成的绝缘层磨损。底部的行走结构采用了定向轮加万向轮的组合配置，其中两个定向轮布置在气瓶安装端的下方，用来承受气瓶带来的集中载荷，两个带刹车的万向轮布置在操作端，转场时操作人员只需要扶住操作端的扶手就可以灵活转向，到达作业工位后踩下万向轮的刹车，就可以将整机固定在作业位置，不会因为焊接过程中拉扯线缆出现移位。设计过程中重点校核了骨架的静载荷与动载荷参数，满载状态下（包含焊机主机、满装气瓶、送丝机构、整盘焊丝）的整体重心控制在行走轮支撑边界的中心区域，即使在移动过程中遇到小幅度的地面冲击，也不会出现载荷偏移失稳的问题；扶手的高度设置在成年人腰部发力的舒适区间，推行时不需要弯腰或者抬臂，

　　长时间转场移动也不容易产生肢体疲劳。从安装边界来看，整体结构的宽度控制在常规车间通道的通行宽度范围内，可以顺利通过车间内常见的设备间隔、安全通道门，不需要额外调整通道布局；高度方向避开了车间常见的管线桥架、工位吊具的最低高度，移动过程中不会出现顶部磕碰的问题。和传统的固定式焊机放置架相比，这款移动承载结构把焊接作业需要的所有配套部件整合到同一个移动平台上，转场时不需要反复拆卸气管、线缆，也不需要单独搬运气瓶，单名操作人员就可以完成整套焊接设备的工位转移，在多工位轮流作业的批量加工场景中，能大幅减少设备转场的准备时间，同时也能规范焊接工位的物料摆放，避免零散部件堆放带来的现场管理问题。结构上没有多余的装饰性设计，所有的型材、板材都采用常用的标准规格，加工时只需要按照尺寸下料、焊接、打磨即可，不需要开模或者定制特殊型材，后期如果出现局部结构磨损，也可以快速替换对应的型材部件，维护成本很低。
