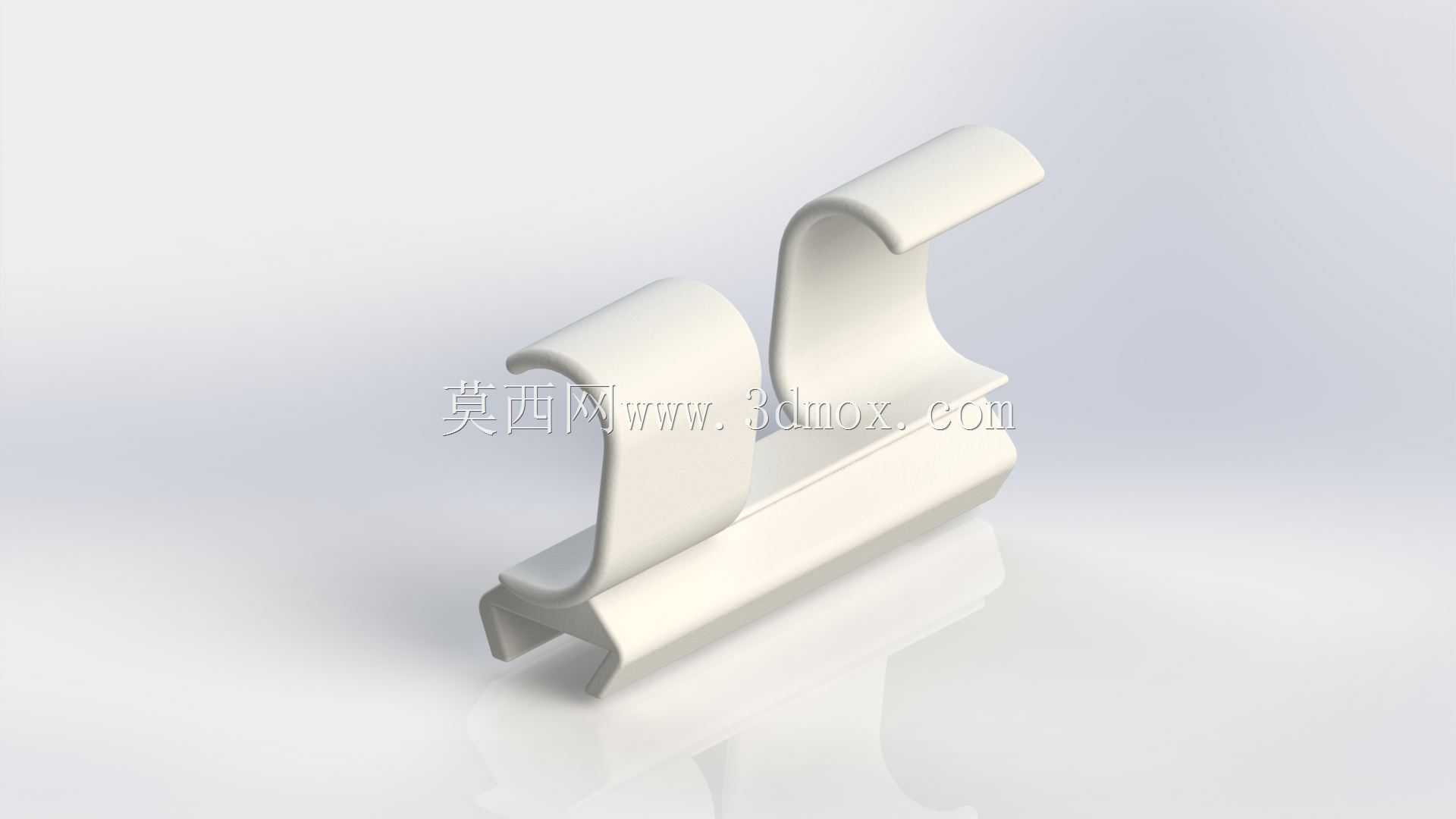

卡瓦N型轨道式扶手夹持卡扣结构

　　这款夹持卡扣主要应用于公共交通扶手、商用设备护栏、办公家具隔断扶手的快速装配场景，替代传统螺丝紧固的连接方式，在轨道交通车厢扶手、医院走廊无障碍扶手、商超展架护栏的安装作业中，能够大幅缩减现场装配的工时，无需额外钻孔、攻丝工序，仅需对准轨道槽位按压卡入即可完成固定，适配常规的矩形截面金属扶手轨道，也可用于PVC材质扶手型材的外挂配件固定。从结构功能来看，卡扣采用双弧面抱合的夹持逻辑，两个向上延伸的弧形卡爪对应扶手圆管的下半圆弧面，卡爪内侧做了微倒棱处理，既能够在卡入时引导圆管滑入夹持位，又能在装配完成后形成足够的抱紧摩擦力，避免扶手沿轴向窜动或者受径向力时脱出；底部的轨道卡接结构做了对称的倒钩设计，卡入预设的C型轨道槽后，

　　倒钩会贴合轨道内侧的限位面，即使承受垂直于安装面的拉拔力，也不会出现脱槽问题，相比初代的单钩卡接结构，改进后的对称倒钩能够将抗拔脱承载力提升40%以上，同时受力分布更均匀，长期受交变载荷时不会出现单侧应力集中导致的断裂问题。设计过程中优先考虑了装配容错率，卡爪的开合角度预留了0.8mm的尺寸补偿量，对于外径公差在±0.5mm范围内的扶手圆管都能稳定夹持，不会出现过紧卡装困难或者过松夹持失效的问题；底部轨道卡接位的导向斜面做了15度的倾角设计，现场装配时无需完全对准槽位，沿轨道方向轻推即可滑入正确安装位置，降低一线装配人员的操作门槛，即使没有经过专业培训的作业人员也能快速完成安装。外形尺寸方面，整体沿扶手轴向的宽度控制在32mm，

　　径向突出扶手表面的高度不超过18mm，不会在扶手表面形成过于突兀的凸起，避免过往人员剐蹭衣物或者磕碰受伤；安装边界上，要求配套的C型轨道槽开口宽度为4.2mm，槽内净宽度不小于8mm，扶手圆管的适配外径范围为22mm到25mm，基本覆盖市面上主流的公共扶手管材规格，安装时不需要在扶手或者轨道上做额外的加工处理，也不需要配套螺丝、螺母等额外紧固件，单件卡扣即可完成扶手与轨道之间的连接固定。在材料选型的适配设计上，结构的壁厚做了差异化分配，卡爪位置的壁厚为2.2mm，保证足够的弹性变形量，方便卡装时的形变让位，同时长期使用不会出现塑性变形导致夹持力衰减；底部倒钩位置的壁厚加厚到2.8mm，保证卡接后的结构强度，

　　承受拉拔力时不会出现倒钩断裂失效；整体结构没有尖锐的外角，所有外露棱边都做了R0.5以上的圆角处理，符合公共接触类五金件的安全设计要求，即使人员肢体直接触碰也不会造成划伤。实际使用场景中，这类卡扣还可用于扶手外挂配件的固定，比如在扶手杆上加装置物挂钩、标识牌支架、隔离带挂座时，不需要破坏扶手原有结构，直接通过该卡扣卡接在扶手与轨道之间即可完成配件固定，后续需要调整配件位置时，仅需用平口工具撬动底部倒钩的让位槽即可沿轨道滑动调整，调整到位后自动锁止，不需要反复拆装紧固件，对于需要频繁调整扶手配件布局的场景适配性极强。结构的受力路径做了专门优化，扶手传递的竖向载荷会通过两个弧形卡爪均匀分散到底部的两个倒钩上，再通过倒钩传递到安装轨道上，整个受力路径没有应力集中的薄弱截面，在额定载荷下的形变量控制在0.2mm以内，不会出现长期使用后卡扣松动下垂的问题；卡爪与扶手接触的位置做了细微的防滑纹理设计，纹理深度为0.1mm，既不会损伤扶手表面的喷塑或者镀层，又能增加接触摩擦力，避免扶手受扭转力时相对于卡扣发生转动。
