碾压混凝土条形基础剖面构造详图

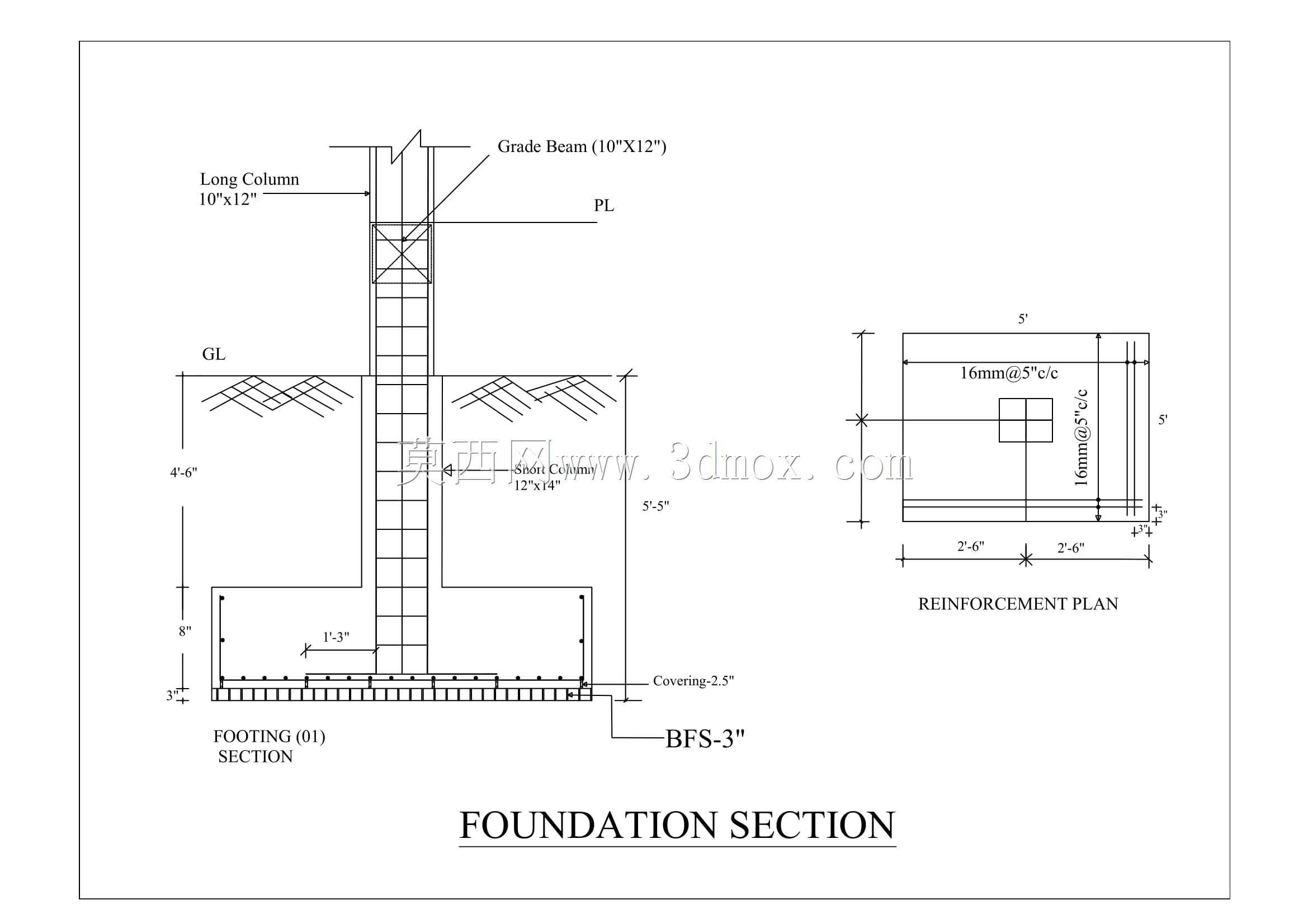

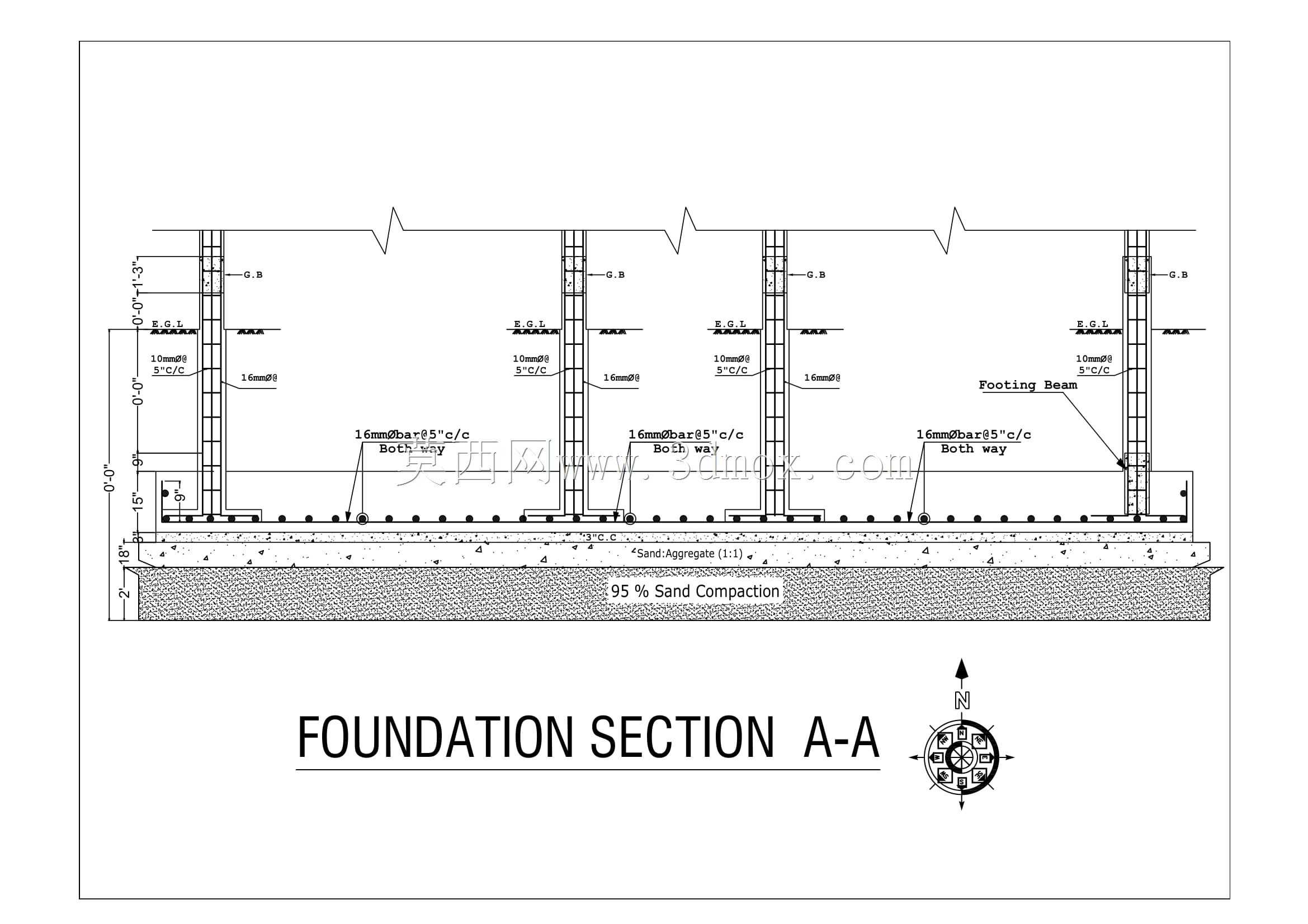

　　这套剖面构造详图围绕碾压混凝土条形基础的纵向剖切关系展开，呈现的是工业厂房或重载地坪区域常见的连续墙下基础做法。从剖切走向看，图面沿基础长度方向截取A-A断面，完整交代了从地基持力层、砂垫层、混凝土基础底板到上部墙体生根的竖向层次，以及沿长度方向多道构造柱或墙肢的间距布置逻辑。

　　地基处理部分采用分层碾压思路，底部标注95%砂压实度，砂骨料分层铺筑并控制压实指标，这一做法在软弱地基或回填土区域尤为常见——通过级配砂垫层扩散上部荷载、调整地基不均匀沉降，同时起到排水固结作用。建模时需要把砂垫层的厚度、放坡边界与压实分区单独建层，便于后续算量和施工交底。基础底板坐落在垫层之上，底板内配置双向钢筋网，图中沿长度方向标注了主筋规格与间距，分布筋与受力筋的叠放关系、保护层厚度都需要在三维模型中准确定位，避免与上部插筋发生碰撞。

　　上部结构沿剖面等距布置多道竖向墙肢或构造柱，柱墙纵向钢筋向下锚入基础底板，锚固长度、弯折段长度在图中均有尺寸链约束。值得注意的是，墙肢之间在一定高度设置了 footing beam（基础联系梁/地梁），地梁将各独立墙肢串联成整体，共同抵抗不均匀沉降和水平推力，梁内配筋标注了上下主筋与箍筋间距，梁底与基础底板之间的混凝土整浇关系也要在模型中体现为连续实体，不能简单断开。

　　尺寸标注体系沿竖向和水平向双向展开：竖向从垫层底、底板顶、地梁底到墙身各控制点逐级标高，水平向则给出墙肢轴线间距、梁跨长度、钢筋伸出长度等定位尺寸。指北针与方位标识提示该剖面在总平面中的朝向，施工放线时可据此核对基础走向与轴线关系。

　　从三维建模角度，这类基础剖面的核心难点在于钢筋与混凝土实体的协同表达。混凝土部分按垫层、底板、地梁、墙肢分构件建模，材质区分碾压混凝土与普通浇筑段；钢筋则按受力筋、分布筋、箍筋、锚固弯钩分类，利用阵列与约束驱动沿长度方向批量布置，间距调整时整体联动。剖切后需要保证钢筋在断面处的断点符号、引出标注与实体位置一一对应，这也是结构详图三维化交付的基本要求。

　　实际工程中，该类基础多用于荷载较大、对沉降敏感的厂房排架柱或连续设备基础，碾压混凝土工艺相比普通浇筑具有水泥用量少、施工速度快、水化热低的特点，适合大体积、长条状基础施工。建模阶段需重点核对底板悬挑宽度与地基承载力的匹配、地梁标高与地下管线的避让、墙肢插筋与上部结构的对位，这些边界条件直接决定模型能否指导现场支模与钢筋绑扎。
