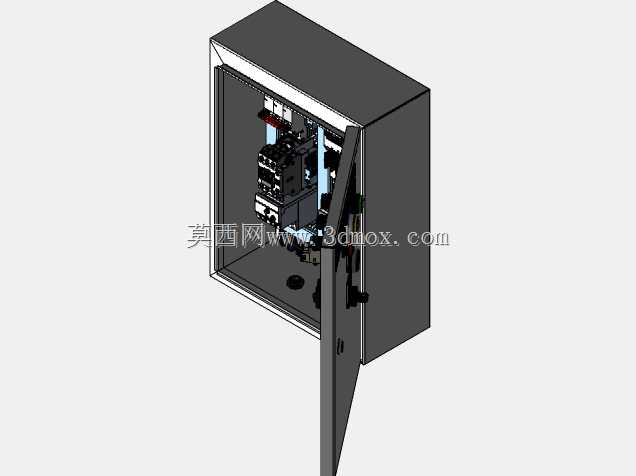

单开门壁挂式电气柜内部结构三维设计

　　这款单开门壁挂式电气柜的三维结构设计，核心围绕工业现场低压配电与末端设备控制的实际需求搭建，日常多应用在车间生产线旁、楼宇配电竖井、中小型设备配套电控场景中，承担回路分断、负载保护、控制信号中转的核心作用，是现场配电链路里直接对接末端用电设备的关键载体。从结构设计逻辑来看，整体采用冷轧钢板弯折成型的封闭式柜体结构，单开门侧边设置三点式锁止结构，关闭后可达到IP54左右的防护等级，能够阻挡日常粉尘飞溅与少量淋水侵入，适配多数常规工业室内安装场景，无需额外加装外围防护壳体。柜体内部预留了统一规格的安装梁与导轨位，可兼容标准模数的电气元件安装，从主进线的断路器、分回路的熔断器，到控制回路的接触器、中间继电器、接线端子排，

　　都能按照实际回路需求灵活排布位置，建模时已经预留了元件之间的走线间隙与散热空间，避免后期装配出现元件干涉、走线弯折半径不足的问题。设计过程中优先考虑了现场安装的边界条件，柜体背部预设了四个壁挂安装孔位，孔位间距匹配常规墙面膨胀螺栓的安装尺寸，安装时无需额外焊接转接支架，直接通过膨胀螺栓即可固定在混凝土墙面或设备钢结构立面上；柜体开门侧预留了不小于门体全开角度的操作空间，开门后内部元件完全暴露，日常检修时无需探身进入柜体内部，站在柜门前即可完成所有元件的接线、调试与更换操作。柜体的外形尺寸按照常规小容量配电场景设定，宽度与深度比例经过优化，既不会因为深度过浅导致元件突出柜门无法关闭，

　　也不会因为深度过大造成墙面安装后突出过多影响通道通行；柜门下沿预设了接地端子位，柜门与柜体主体之间预留了接地编织带的安装位置，符合电气安全规范里的柜体等电位连接要求，避免柜门带电引发安全隐患。内部走线槽的排布位置沿着柜体侧边与上下横梁设置，强电回路与弱电控制回路的走线槽预留了分隔间隙，可避免强电干扰弱电信号传输，接线端子排统一布置在柜体下部区域，外部线缆进入柜体后可直接接入端子排，无需长距离拉扯线缆到柜体上部，减少现场接线的工作量。柜体顶部预留了进线敲落孔，可根据进线电缆的规格敲开对应尺寸的孔位，安装电缆格兰头完成进线密封，底部同样预留了出线孔位，对接下端负载的线缆可直接从底部引出，适配上进下出的常规配电走线习惯。

　　建模过程中所有钣金弯折处都预留了合理的折弯圆角与工艺缺口，避免钣金加工时出现开裂或回弹超差的问题，门板与柜体的配合处设置了一圈发泡密封胶条的安装槽，胶条嵌入安装槽后不会因为频繁开关门出现移位脱落，长期使用也能保持稳定的防护性能。柜锁采用通用型三角锁芯，可匹配工业现场通用的电控柜钥匙，避免不同柜体钥匙不通用导致的检修不便，门轴采用可拆卸式结构，后期如果门板出现变形损坏，无需拆解整个柜体即可单独更换门板，降低后期维护成本。内部安装导轨采用标准35mmDIN导轨，所有元件的安装卡扣都能直接卡接在导轨上，更换元件时只需拨动卡扣即可拆下，无需拧动大量固定螺丝，提升日常检修的效率。柜体表面处理按照常规工业电控柜要求设计，整体经过磷化除锈后静电喷塑，可适应常规工业环境下的防腐蚀需求，不会因为长期使用出现漆面脱落、柜体锈蚀的问题。
