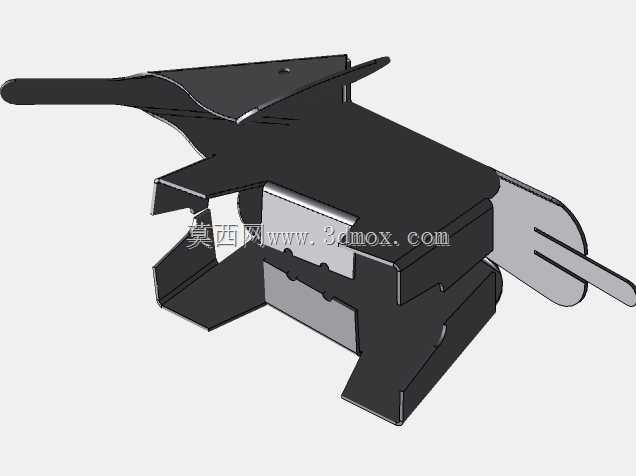

钣金折弯成型大象造型工艺摆件结构

　　做钣金结构设计快十二年，接触过的各类折弯成型件少说也有几千种，这类纯靠薄板折弯拼接出具象造型的结构，其实是非常考验工程师对钣金工艺边界把控能力的，很多刚入行的设计师做这类件要么折弯干涉要么成型后形位公差超差，最后打样出来根本拼不到一起。这个大象造型的钣金件，本质上是把常规钣金加工里的折弯、卡扣、自定位结构做了趣味性整合，没有额外的焊接、紧固件连接，全靠板材自身的折弯卡扣实现整体装配，这点在小批量工艺摆件、文创五金件的生产里非常实用，能省掉后续的焊接打磨、紧固件采购装配成本，单件生产的工时能压到很低。从实际应用场景来说，这类结构不光能做桌面工艺摆件，其核心的自定位折弯卡扣逻辑，完全可以平移到通讯设备内部的钣金屏蔽罩、

　　小型设备的快拆钣金护罩、消费电子的内置金属支撑结构上，很多通讯类钣金件现在都在追求无焊无钉的快装结构，就是为了提升装配效率，减少生产环节的工艺步骤。从设计思路上拆解的话，这个结构首先把大象的躯干作为核心基准件，所有的肢体、耳朵、象鼻部分全是从躯干的基准边延伸出的折弯卡扣位，没有额外的分离零件，这点非常巧妙——常规做这类造型很多人会拆成七八个独立钣金件再拼接，不仅增加了落料的排样损耗，还会多出很多装配定位的公差累积，而一体排样后再折弯扣合，所有的尺寸基准都在同一张板材上，折弯后的形位公差能控制在普通钣金折弯的常规精度范围内，不需要额外做高精度工装就能保证成型后的造型一致性。再看安装边界和尺寸逻辑，这类薄板钣金一般选用0.8-1.

　　2mm的冷轧钢板或者镀锌板，落料的时候所有卡扣的折弯预留间隙刚好是一个板材厚度，扣合后不需要额外点胶或者焊接就能靠板材自身的弹性形变实现自锁，不会出现松脱的情况；象鼻部分做了大圆弧过渡的折弯，避免了小R角折弯导致的板材外侧拉裂问题，四条腿的折弯边做了内收的翻边，既提升了腿部的结构刚性，避免薄板材边缘划手，同时翻边形成的支撑面能保证整个摆件放在平面上的时候四个支撑点共面，不会出现晃荡的情况。耳朵部分的折弯做了避空缺口，刚好卡在躯干侧面的定位槽里，装配的时候不需要额外治具，顺着折弯方向扣进去就能到位，对生产一线的装配工人非常友好，不需要看复杂的装配指导书就能完成组装。很多人觉得这类造型件是花架子，其实里面藏着很多钣金设计的实用技巧：

　　比如卡扣位置的折弯止裂槽设计，避免折弯的时候板材撕裂；不同折弯边的内R角匹配板材厚度，减少折弯回弹对最终造型的影响；所有的边缘都做了压毛边处理，避免锐边伤人，这些细节都是量产钣金件必须考虑的点，把这些工艺点融入趣味造型里，其实是非常好的钣金工艺实践案例，能帮刚接触钣金设计的工程师快速理解折弯工艺的边界、卡扣结构的设计逻辑、以及一体成型钣金件的排样思路。实际生产的时候，这类件的落料模可以用简单的单冲模，甚至小批量做的时候直接用激光切割落料再上折弯机加工就行，不需要复杂的成型模具，前期开模成本极低，非常适合小批量的文创五金、设备装饰件的生产，要是把表面做喷塑、电镀或者阳极氧化处理，不管是做桌面摆件还是设备的装饰标识件都能适配，甚至可以调整板材厚度和卡扣尺寸，把同结构逻辑放大后做户外的金属景观小品，结构刚性也完全能满足使用需求。
