多层叠装式通讯设备屏蔽安装腔体结构

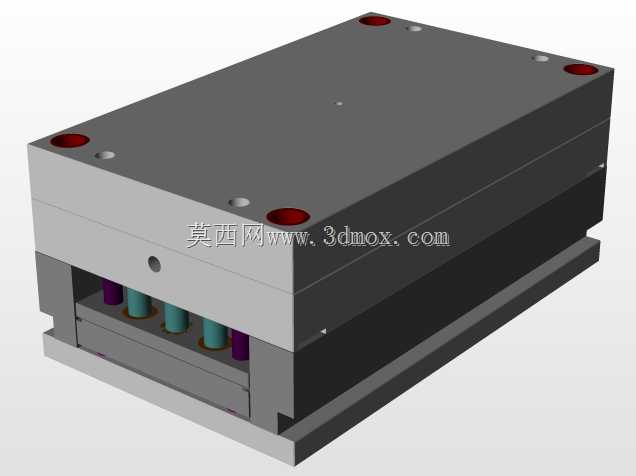

　　在通讯基站前端信号处理、工业现场信号采集模组、车载通讯终端的硬件集成场景中，这类多层叠装的屏蔽腔体结构是保障信号传输稳定性的核心结构件，日常选型和结构设计过程中，这类腔体的设计合理性直接决定了内部电路模组的抗干扰能力与长期运行可靠性。从实际工程落地的角度看，这类腔体采用分层叠合的装配逻辑，最上层为带安装定位孔的屏蔽盖板，四角预留的沉孔用于穿设锁紧螺钉，将多层板体与底部安装基座压合为整体，叠层之间的贴合面经过精密铣削加工，保证接缝处的导电连续性，避免电磁信号从装配缝隙泄漏或者外部干扰信号侵入腔体内部。腔体侧面预留的侧向开孔是内部线束的出线通道，设计时需要匹配对应规格的防水格兰头或者屏蔽线缆接头，保证出线位置的屏蔽效能不出现断层，

　　同时兼顾装配时的线束走线空间，避免线束过度弯折导致的芯线断裂或者屏蔽层破损。从内部结构来看，腔体内部预留了多组圆柱状支撑柱，这些支撑柱的高度经过精准计算，刚好对应内部PCB板的安装高度，支撑柱顶端预留的螺纹孔用于直接固定电路板，省去额外加装铜柱的装配工序，同时支撑柱本身与上下层腔体板体接触，能够将电路板工作产生的热量快速传导到外层壳体上，通过壳体表面与空气的自然对流完成散热，在没有额外加装散热风扇的工况下，也能保证内部功率器件的工作温度维持在合理区间。设计这类腔体的时候，首先要明确内部安装的电路模组的实际尺寸，包括电路板上最高元器件的高度，预留足够的安全间隙，避免上层盖板压合时碰到元器件造成短路或者器件损坏；

　　其次要考虑安装边界的适配性，底部基座的外延凸边是整组腔体的安装固定位，设计时需要匹配安装机柜或者设备仓的安装孔位间距，凸边的厚度要满足锁紧时的结构强度要求，避免长期受振动影响出现固定位变形导致腔体移位。叠层结构的设计思路本质上是模块化装配的体现，不同层级的板体可以对应不同功能的电路模组，生产装配时可以分层完成电路焊接与测试，确认各模组功能正常后再完成整体压合锁紧，相比一体式腔体结构，这种分层设计大幅降低了内部电路的装配难度，也方便后期运维时拆解检修，不需要完全破坏壳体结构就能完成故障模组的更换。在实际应用中，这类腔体常被用于安装信号滤波模组、小功率信号放大电路、通讯协议转换模块，在工业强电磁干扰的车间环境、户外露天的基站站点、

　　车载颠簸的运行工况下，全金属的叠装腔体能够提供稳定的电磁屏蔽能力，同时多层板体叠合的结构具备足够的结构强度，能够承受一定程度的外力冲击与振动载荷，不会因为外部受力出现形变导致内部电路损坏。需要注意的是，这类腔体的叠层接缝位置在设计时如果要求较高的防护等级，可以在接缝处预留导电密封胶条的安装槽，通过胶条的填充进一步提升屏蔽效能与防水防尘能力，适配户外淋雨、多粉尘的恶劣使用场景；四角的锁紧螺钉需要采用对称锁紧的工艺顺序，避免单侧受力过大导致板体翘曲，影响层间贴合的紧密性。从安装尺寸的匹配角度，设计前期需要核对安装空间的净高与平面尺寸，腔体整体为规则长方体结构，没有外凸的异形结构，能够最大化利用机柜内部的安装空间，在有限的空间内容纳更多的功能模组，提升设备的集成度。
