锥柄螺旋槽麻花钻结构设计

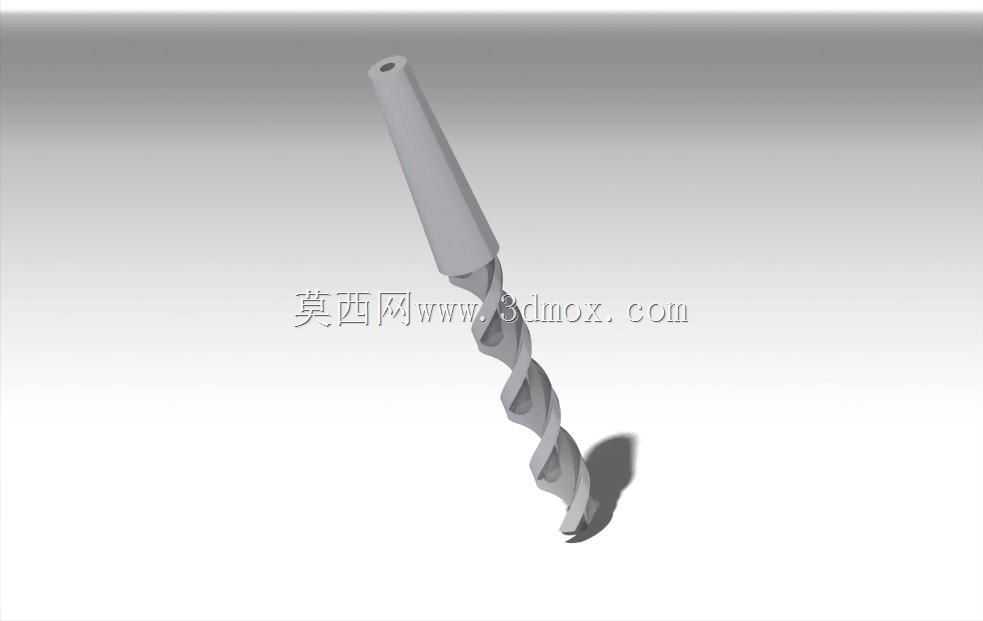

　　这款锥柄螺旋槽钻头是金属切削加工场景中最常用的孔加工刀具之一，日常在普通钻床、立式加工中心、摇臂钻床等设备上都能见到它的身影，主要承担实体材料上的钻孔工序，也可用于扩孔、铰孔前的预加工工序，覆盖普通碳钢、铸铁、有色金属等多种常见工件材料的加工需求。从结构设计来看，这款钻头采用莫氏锥柄作为装夹定位结构，锥柄自带的自锁特性可以在钻床主轴锥孔内实现可靠定位，无需额外的夹具锁紧结构就能传递足够的切削扭矩，同时锥柄尾部设计有扁尾结构，既可以避免钻头在主轴孔内打滑转动，也方便用斜铁将钻头从主轴锥孔中拆卸，适配常规钻床主轴的安装尺寸边界，装夹时无需额外调整同轴度，锥面配合的定位精度可以保证钻孔的位置公差满足普通机加工要求。

　　钻头的工作部分分为切削段和导向段，螺旋槽的设计是整个钻头结构的核心，螺旋升角经过合理匹配，既可以保证切屑能够沿着螺旋槽顺利排出孔外，避免切屑堵塞在孔内刮伤已加工孔壁，也能给切削刃提供合适的前角，降低切削过程中的切削阻力，减少机床主轴的负载。切削部分的两条主切削刃对称分布，横刃经过修磨优化设计，可以降低轴向进给力，避免钻孔时钻头出现偏移，保证钻孔的直线度；导向部分的刃带在钻孔过程中紧贴孔壁，起到引导钻头进给方向的作用，同时可以减少钻头与孔壁的摩擦面积，降低钻孔过程中的发热磨损，刃带的外径设计有微小的倒锥，从切削端向柄部方向外径逐渐减小，避免钻头进给过程中与孔壁产生过大摩擦导致孔径扩张或者钻头卡死。在实际应用场景中，

　　这类钻头广泛用于机械加工车间的单件小批量生产、设备维修现场的配做孔加工、五金构件的现场安装钻孔等场景，针对不同的加工材料可以通过调整切削参数匹配加工需求，加工普通碳钢时可以采用适中的切削转速和进给量，加工铸铁等脆性材料时可以适当提高转速降低进给量，加工有色金属时可以进一步提高转速保证排屑顺畅。设计过程中需要重点控制螺旋槽的槽型光滑过渡，避免出现应力集中的棱角，防止钻头在高速切削、承受大扭矩时出现槽根断裂的问题；切削刃的刃口需要做钝化处理，提升刃口的抗冲击性能，减少崩刃的概率；钻头的整体同轴度需要严格控制，锥柄与工作部分的同轴度公差要控制在合理范围内，避免钻孔时出现孔径扩大、孔壁粗糙度差的问题。从安装边界来看，

　　这款锥柄钻头可以直接适配对应莫氏锥度的钻套、主轴锥孔，当主轴锥孔规格小于钻头锥柄规格时，可以通过标准莫氏变径套实现装夹，不需要额外定制连接结构，通用性较强；钻头的工作长度设计覆盖常规的钻孔深度需求，排屑槽长度足够保证在有效钻孔深度范围内切屑能够顺利排出，不会出现槽长不足导致切屑无法排出的问题。在实际使用过程中，这类钻头的重磨也比较方便，只需要修磨主切削刃和横刃就可以恢复切削性能，不需要复杂的专用刃磨设备，普通的砂轮机就可以完成刃磨作业，对于生产现场的维护使用十分友好。导向部分的芯厚设计采用渐变结构，从切削端向柄部方向芯厚逐渐增大，既可以保证切削部分有足够的容屑空间，也能提升钻头整体的刚性，减少钻孔过程中的钻头振颤，提升孔加工的表面质量和位置精度。
