85米级内河燃料补给驳船结构设计

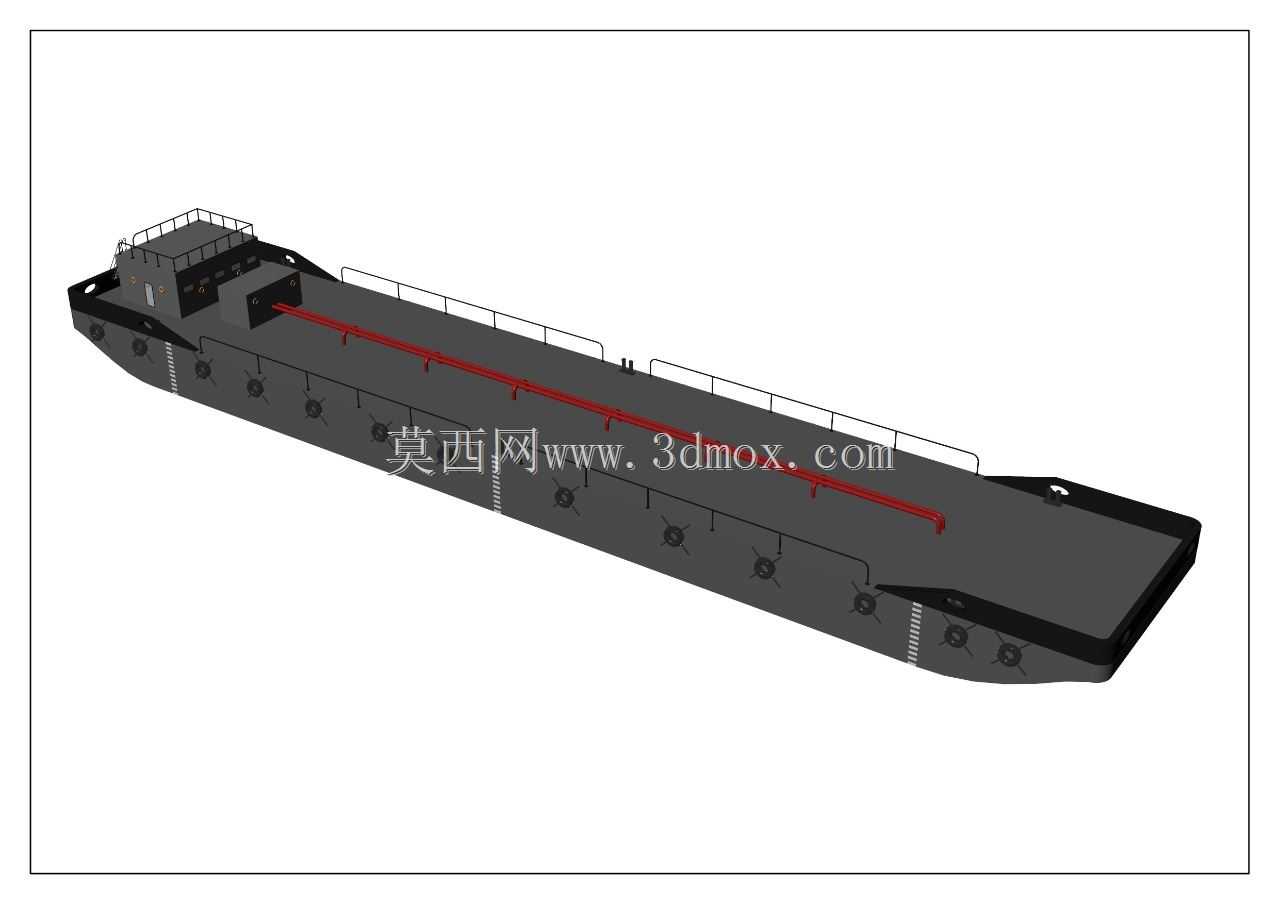

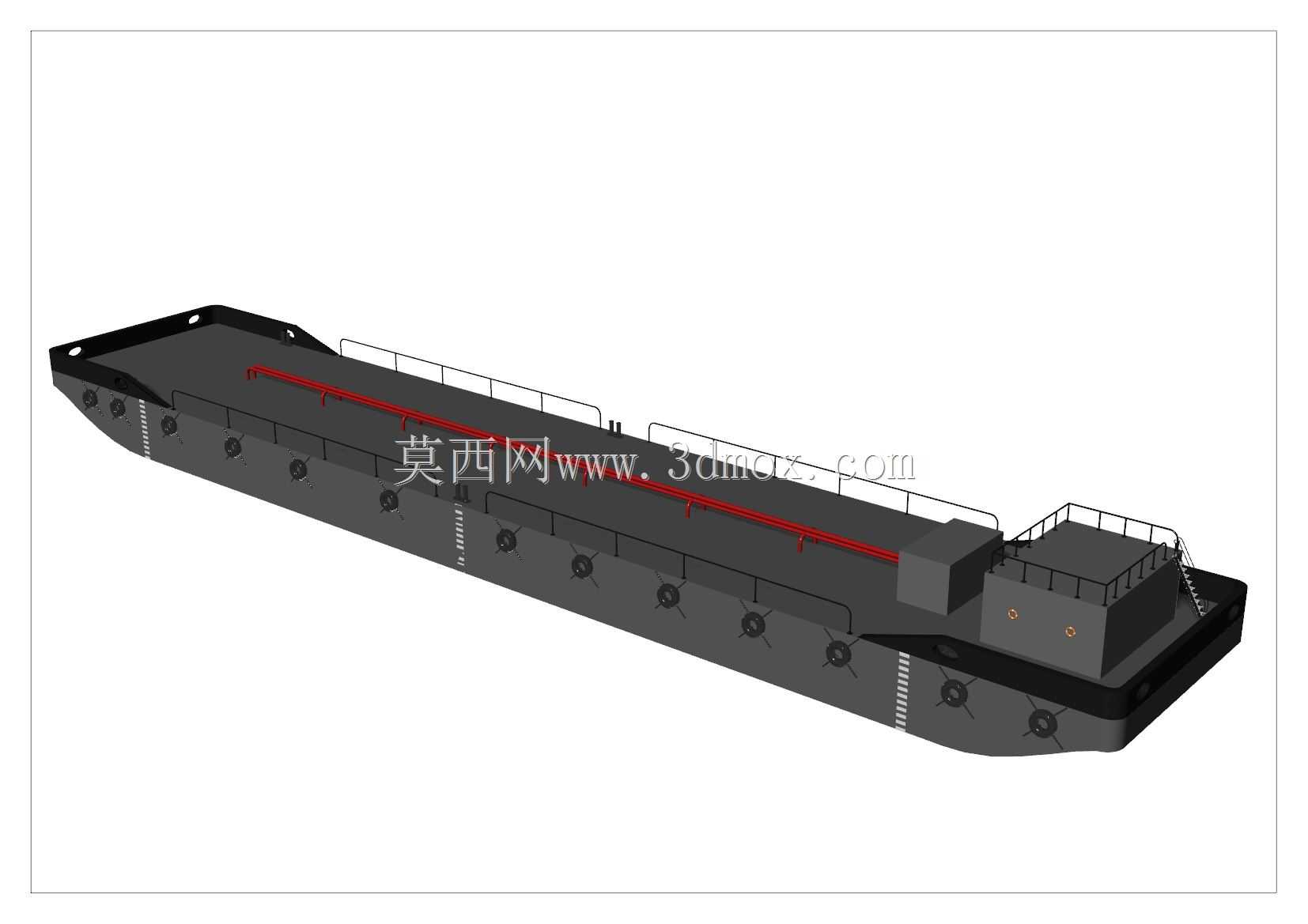

　　这款85米级燃料驳船的三维结构设计，核心面向内河干支流水域的船用燃料补给转运场景，主要承担港区锚地、内河航道沿线待泊船舶的柴油、船用燃料油的接驳补给作业，同时可兼顾短距离的散装液态燃料港区转运需求，适配内河B级航区的通航与作业环境，可在常规水位的内河航道、封闭港区内完成靠泊作业。从实际作业逻辑出发，该驳船采用无自航能力的平底驳结构设计，整体船型宽扁，吃水控制适配内河多数航道的枯水期通航要求，平底船型可在水位较浅的港区锚地完成靠泊，无需依赖深水泊位，大幅提升了作业场景的适配性，可停靠在多数内河货运码头、锚地的临时泊位完成燃料装卸作业。船体主甲板为全通式作业甲板设计，沿船长方向布置贯通的液货输送管线，管线沿甲板中部纵向排布，

　　两侧预留足够的人员巡检通道与作业操作空间，甲板边缘设置连续式安全护栏，护栏高度满足内河船舶作业安全规范要求，可避免作业人员意外落水，同时护栏预留管线跨接的操作缺口，方便与受补船舶完成输油软管的对接作业。船体首部设置上层建筑模块，集成了船员临时值守舱室、液货操控阀组间、应急设备存放区，上层建筑顶部设置航行警示灯系与瞭望平台，方便靠泊作业时的观察指挥，建筑外围设置防滑通道与应急逃生通道，满足内河船舶的安全配置要求。船体沿两舷侧均匀布置系缆桩与碰垫安装位，可适配不同吨位受补船舶的靠泊系缆需求，碰垫安装位可更换不同厚度的橡胶碰垫，缓解靠泊时的船体碰撞冲击，避免船体结构受挤压变形。液货舱设置在主甲板下方的船体中部区域，采用多舱分隔设计，

　　沿船长方向设置多道纵横向水密舱壁，将液货舱分隔为多个独立储液舱，可同时装载不同标号的船用燃料，各舱室独立设置输送管路与阀门组，可单独完成装卸作业，避免不同标号燃料混装；舱室内部设置防浪隔板，降低船舶航行或靠泊过程中舱内液体的晃荡冲击，减少晃荡对船体稳性的影响，同时舱壁结构做加强处理，可承受液货的静压与晃荡动载荷。船体底部为双层底结构设计，双层底空间可作为压载水舱使用，通过调整不同压载舱的水量，可调整船舶的吃水差与稳性高度，适配不同装载量下的航行稳性要求，同时双层底结构可在发生意外搁浅、船底擦碰时避免液货舱破损泄漏，满足液货运输船舶的防污染规范要求。主甲板上的液货管线采用分段法兰连接设计，每段管线设置独立的截止阀与紧急切断阀，

　　在发生管路泄漏或意外情况时可快速切断对应舱段的物料输送，管线沿甲板布置时设置管架支撑，管架与甲板之间采用螺栓连接固定，方便后期的管线维护与更换；甲板上预留输油泵站位与软管存放区域，作业时可快速接驳输油设备完成燃料的输送作业，无需额外吊装大型设备。船体尾部设置拖带连接结构，可与拖轮完成刚性或柔性连接，适配内河拖轮的顶推、拖带作业模式，连接结构做局部加强处理，可承受拖带过程中的大载荷拉力，避免拖带作业时结构撕裂。从建模细节来看，该模型完整还原了船体的外板线型、舱壁分布、甲板设备布置、管线走向，所有结构件的连接关系均按照实际船舶建造的工艺逻辑设置，比如甲板与船体外板的角接结构、舱壁与船体结构的焊接连接位、系缆桩与甲板的加强筋结构均做了还原，可作为内河液货驳船方案设计阶段的结构参考，也可用于船舶作业流程模拟、靠泊操作演练的三维载体，帮助设计人员快速核算船舶的布置合理性、设备安装空间是否满足作业需求，提前排查结构干涉、操作空间不足等设计问题。
