PD诱骗模块Type-C接口硬件结构

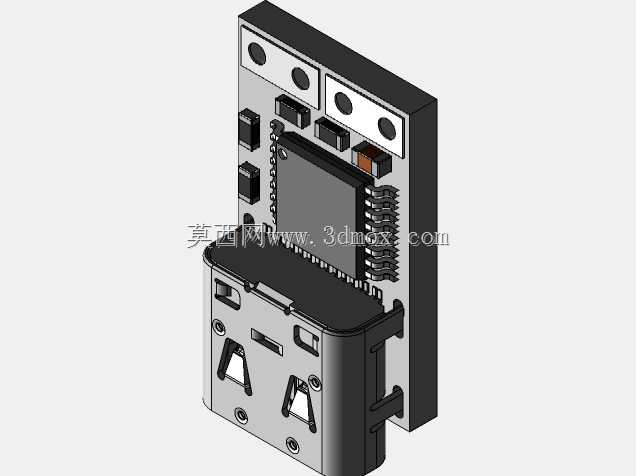

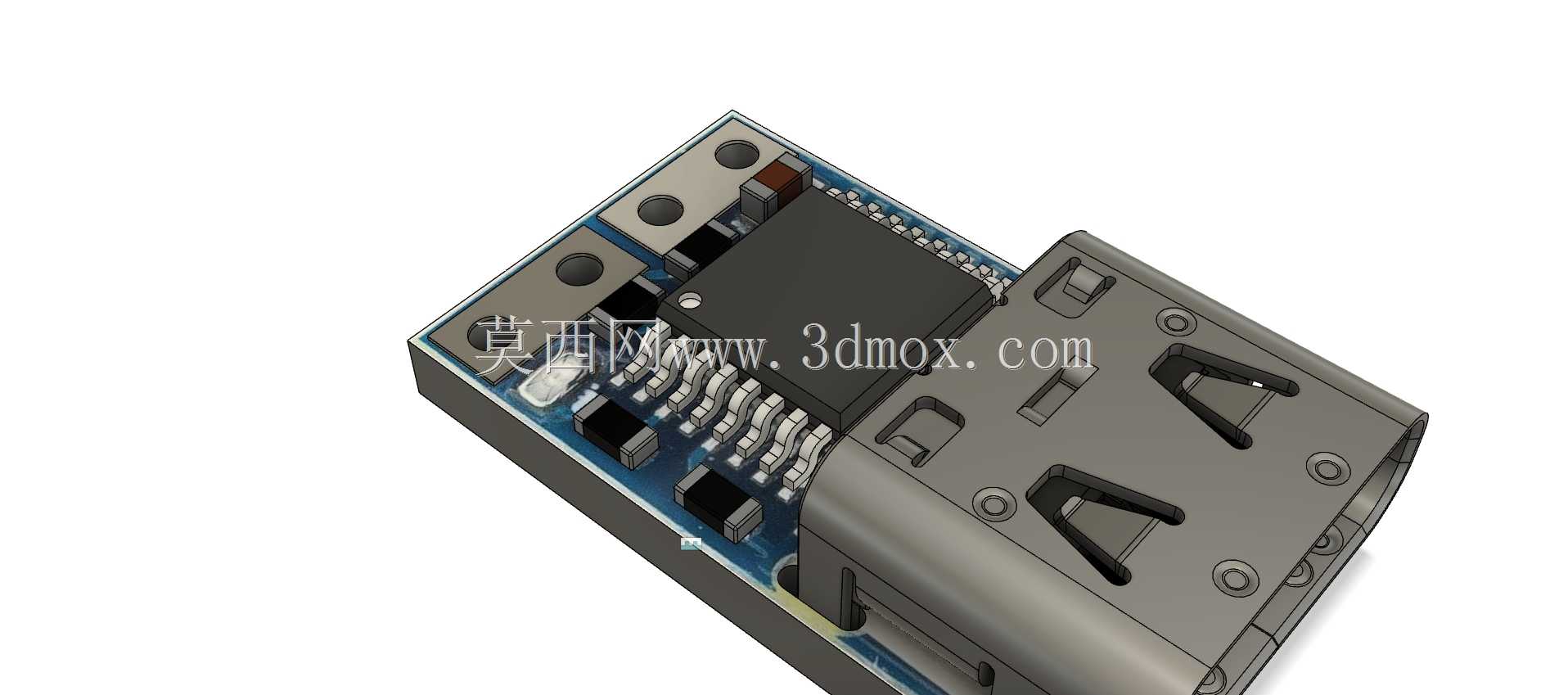

　　这款PD诱骗模块的结构设计完全围绕固定电压诱骗的实际使用需求展开，整体采用Type-C公头直插式结构，金属屏蔽外壳完全包裹接口插合段，插合后可与母座外壳形成完整的电磁屏蔽回路，避免快充过程中高频信号干扰周边敏感器件。模块核心搭载的硬件PD芯片直接焊接在FR-4玻纤PCB上，芯片周边排布的贴片电阻、电容全部采用回流焊工艺贴装，所有元器件的布局都避开了Type-C插合时的受力区域，避免长期插拔造成元器件虚焊脱落。

　　从实际应用场景来看，这类模块主要用于老旧固定电压供电设备的PD电源适配改造，比如传统12V供电的路由器、15V供电的便携显示器、小型桌面功放等设备，原本需要搭配专用电源适配器使用，通过该模块即可直接用常见的PD充电器、充电宝为设备供电，省去了携带多个专用适配器的麻烦。模块的设计没有加入电压调节电路，完全依靠硬件芯片的固定电压触发逻辑工作，这种设计虽然灵活性不足，但在工程应用中反而具备更高的可靠性，没有软件程序跑飞、固件失效的风险，适合长期固定在设备内部使用。

　　在安装边界设计上，模块的整体厚度控制在7mm以内，金属外壳的边缘做了0.2mm的圆角处理，不会在穿壳安装时刮伤设备外壳的开孔边缘。PCB尾部的焊盘预留了足够的搪锡空间，接线时可以直接焊接18AWG以下的导线，焊盘周边做了绿油阻焊层延伸，避免焊接时焊锡流到相邻线路造成短路。模块的Type-C插舌头采用耐高温LCP材质，可承受260摄氏度的回流焊温度，长期插合工作时的接触温升控制在30K以内，满负载工作时不会出现插舌软化、接触不良的问题。

　　功能特性层面，模块的硬件芯片仅支持固定电压档位的触发，不支持PPS等可调电压档位的协商，触发逻辑为优先尝试预设的高电压档位，若充电器不支持该档位则自动切换到下一个相邻的固定电压档位，不会出现电压跳变、输出不稳的问题。模块的电源输入引脚处加入了贴片TVS管，可吸收充电器插拔时的浪涌电压，避免后端设备被瞬间高压击穿。信号引脚处的串联电阻做了阻抗匹配设计，PD协商信号的传输完整性符合USB-IF规范要求，不会出现协商失败、反复断连的问题。

　　设计思路上，这款模块完全舍弃了冗余的功能设计，所有结构、电路设计都围绕固定场景下的稳定工作展开，没有加入多余的指示灯、调节按键等部件，进一步压缩了整体体积，方便嵌入到各类小型电子设备内部。金属屏蔽外壳与PCB之间设置了两个定位卡扣，组装时直接将卡扣卡入PCB对应的定位孔即可完成外壳固定，不需要额外点胶或者螺丝固定，生产组装效率更高，同时外壳的接地引脚直接与PCB的接地层连通，屏蔽接地的可靠性更高，可有效降低充电过程中的传导辐射。

　　在实际选型使用时需要注意，这款模块不支持电压升降转换，输出电压完全由PD充电器与模块协商后的档位决定，不能将低电压转换为高电压输出，也不能将高电压降压为低电压使用，后端设备的输入电压范围必须覆盖模块可能输出的所有固定电压档位，避免出现过压损坏的问题。模块的持续载流能力设计为3A，可满足最大45W功率的供电需求，不适合大功率设备的供电改造。模块的插合寿命设计为10000次以上，长期反复插拔也不会出现接触电阻过大的问题，适合需要经常插拔的便携设备改造场景。
