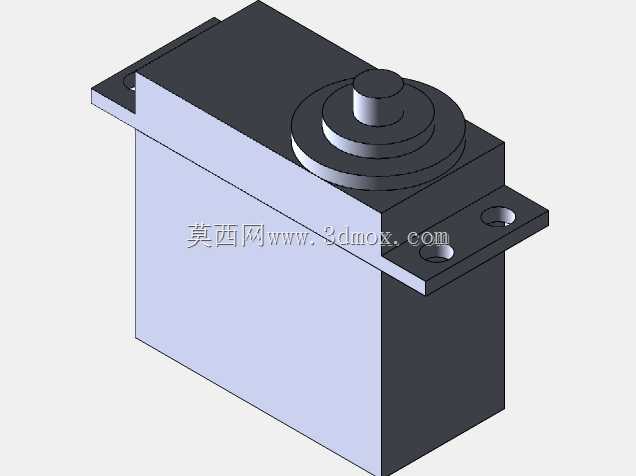

MG996R大扭矩舵机结构三维数模

　　在小型自动化执行机构选型与结构适配过程中，MG996R舵机是很多入门级机器人、航模、小型机械装置里绕不开的执行部件，这次搭建的三维数模完全按照实物测绘的尺寸还原，能直接用于装配干涉检查、安装支架设计、运动轨迹仿真等实际工程环节。很多刚接触小型传动结构的工程师容易忽略舵机安装边界的细节，实际项目里因为安装孔位偏差、输出轴高度预留不足导致的装配返工非常常见，这个数模把所有安装相关的尺寸都做了精准还原，包括两侧安装耳的孔距、孔径、安装面到输出轴端面的高度差、输出轴的齿形规格、舵机本体的长宽高轮廓，甚至出线位置的空间预留都做了还原，能直接导入装配体里做静态干涉检查，不用等实物打样才发现空间冲突。

　　从实际应用场景来看，这款舵机的使用覆盖范围非常广，航模领域里固定翼的舵面控制、多旋翼云台的俯仰调节、车模的转向与油门控制都会用到，在小型桌面机器人项目里，机械臂的关节转动、仿生机器人的肢体动作驱动、智能小车的转向机构也常选这款作为执行元件，甚至很多小型自动化工装的拨料机构、简易翻转工位，在扭矩需求匹配的情况下也会用它来降低成本。它的核心功能是接收PWM控制信号，将电信号转化为输出轴的定角度转动，相比普通微型舵机，它的输出扭矩更大，能带动更重的负载完成角度偏转，金属齿轮组的配置也让它的抗冲击能力比塑料齿轮舵机更强，在频繁正反转的工况下使用寿命更长。

　　做这个数模的时候，首先考虑的是装配实用性，没有做多余的外观修饰，所有结构特征都围绕实际安装与运动仿真来设置。本体的外壳分为上下两部分，上盖集成了输出轴的轴承位与安装耳结构，下壳是容纳电机、控制板、齿轮组的腔体，建模时特意保留了壳体的拔模斜度，因为很多工程师在设计安装包裹结构时，容易忽略塑料壳体的拔模角度，导致包裹件和舵机本体出现过盈干涉。输出轴部分还原了标准的25T齿形，这个尺寸是行业通用规格，配套的舵盘、摇臂都能直接匹配，数模里输出轴的转动范围按照实际0-180度的行程做了运动副设置，导入仿真环境后可以直接设置转动角度，验证带动负载时的运动轨迹是否会和周边结构碰撞。

　　安装边界的处理是这个数模的重点，两侧的安装耳是最常用的固定结构，数模里标注了两个安装孔的中心距、孔的直径、安装耳的厚度，以及安装面到舵机底部的高度差，设计固定支架时可以直接参考这些尺寸，不用反复核对实物。除了两侧耳装的方式，数模也还原了舵机底部的轮廓，支持底部粘贴或者抱箍固定的结构设计参考，出线位置在舵机本体的一侧，数模里预留了出线的空间，设计外壳时可以直接避开这个区域，避免线材被挤压。很多人在设计舵机驱动的连杆机构时，容易忽略舵机本体的转动死区，这个数模把输出轴的有效转动角度对应的摇臂活动范围做了参考标识，在做连杆运动仿真时，可以直接判断摇臂在极限角度下是否会碰到舵机本体或者周边安装结构。

　　从结构设计的逻辑来看，这款舵机的内部布局非常紧凑，直流电机布置在腔体一侧，通过多级减速齿轮组将动力传递到输出轴，控制板集成在腔体剩余空间里，建模时虽然没有做内部详细的零件拆分，但外部的所有接口尺寸都完全匹配实物，对于做整体设备结构设计的工程师来说，不需要拆解内部结构，只要外部尺寸准确就能满足装配设计需求。如果是做舵机本身的逆向设计或者改进设计，这个外部数模也可以作为基础，在此基础上拆分内部零件，调整齿轮组参数或者电机选型，优化壳体的散热或者安装结构。

　　在实际项目选型时，很多工程师会只看扭矩参数就选定型号，忽略外形尺寸和安装空间的匹配，比如同样是大扭矩舵机，不同型号的安装孔距、本体高度、输出轴位置都有差异，直接替换很容易装不上，这个数模可以直接放到装配体里做适配，提前确认安装空间是否足够，输出轴的高度是否和传动机构匹配，摇臂转动时是否有干涉。比如做小型机械臂关节设计时，舵机的安装方向、输出轴和臂杆的连接方式，都可以在数模里反复调整，找到最合理的布局，减少实物调试时的改动量。对于做3D打印安装件的用户来说，这个数模可以直接导出STL格式，作为安装支架设计的参照，保证打印出来的支架能完美贴合舵机，孔位对齐不用二次修锉。
