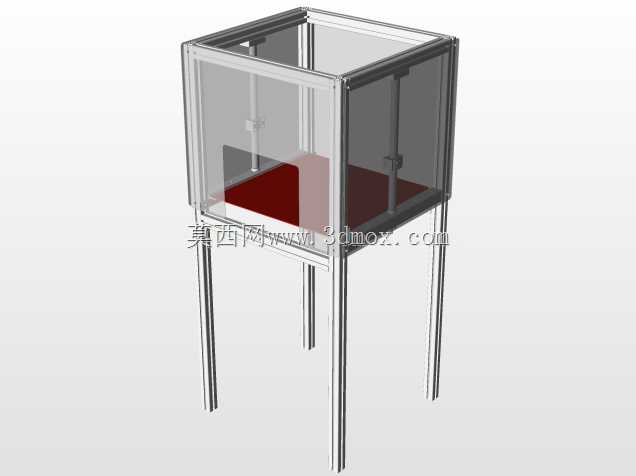

桌面级FDM3D打印机三轴支撑框架结构

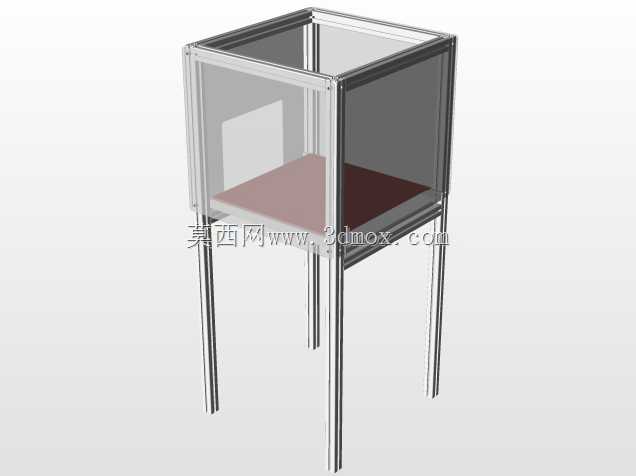

　　在桌面级熔融沉积成型3D打印设备的结构体系中，支撑框架是决定整机打印精度、运行稳定性与长期抗形变能力的核心承载部件，不同于工业级大尺寸打印设备采用的铸铁焊接一体式机架，桌面级设备的框架设计需要在轻量化、装配便捷性与结构刚性之间找到最优平衡点，这套三轴支撑框架的设计逻辑，正是围绕个人DIY组装场景与小尺寸零件打印需求展开的。从实际应用场景来看，这类框架主要适配200200200mm成型尺寸以内的入门级桌面3D打印机，多用于个人创客的创意原型制作、工科学生的课程设计验证、小型工作室的手板件打样场景，框架本身需要承载X、Y、Z三个运动轴的传动组件、挤出机构、加热热床以及所有走线与限位开关，其结构刚性直接决定了打印过程中传动部件的抖动幅度，

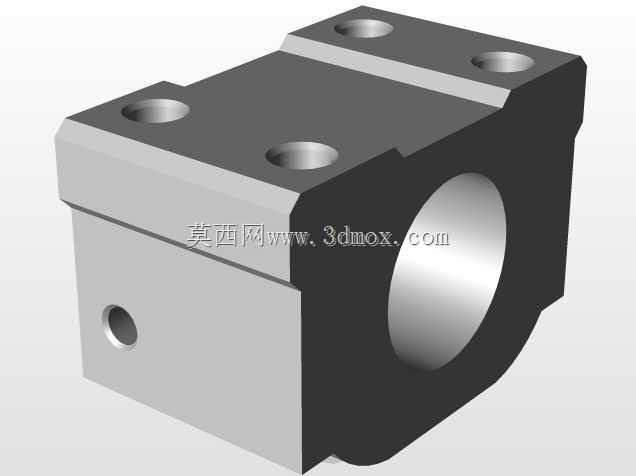

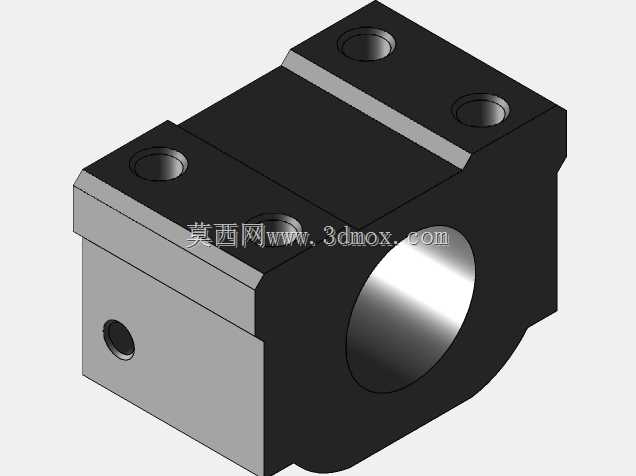

　　而抖动是造成打印件层纹明显、尺寸超差、边角错位的核心诱因之一。从功能特性上看，这套框架采用单立柱配合底部格栅式安装基座的结构形式，垂直布置的立柱作为Z轴运动的承载基准，立柱的圆柱度与安装垂直度直接决定Z轴升降的顺滑度，若立柱存在直线度偏差，会导致Z轴上下运行时出现卡顿，进而造成打印件层厚不均、表面出现规律性横纹；底部的格栅式基座一方面用于固定Y轴传动组件与热床安装位，格栅的镂空结构既可以减轻整体重量，也能为热床的接线、主控板的安装预留走线空间，同时格栅的等距槽位可以兼容不同安装孔距的热床与传动部件，降低DIY组装时的孔位对位难度。设计思路上，这套框架优先考虑了个人组装的容错空间，没有采用高精度加工要求的铝型材拼接式框架结构，

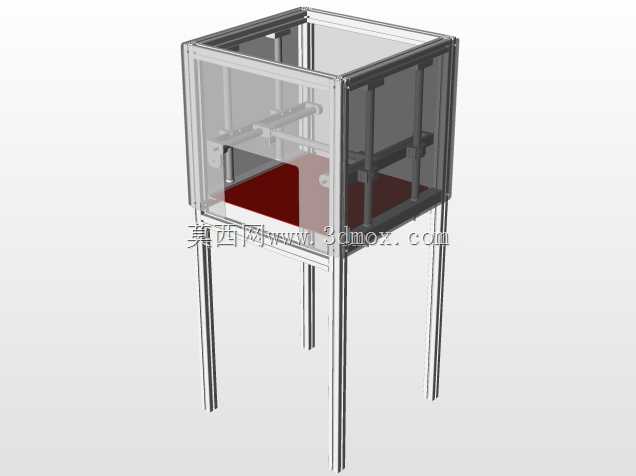

　　而是采用一体化的立柱加基座形式，减少了组装时的拼接校准环节，个人用户仅需要保证立柱与基座的安装面垂直，即可完成框架的基础装配，不需要额外的角码、连接件进行多段型材的拼接固定，大幅降低了入门用户的组装门槛；需要注意的是，X轴方向的导向结构在初始设计中未做专门的引导限位结构，实际装配时需要额外加装线性导轨或者光轴导向组件，配合同步带传动实现X轴方向的精准移动，否则挤出头在X轴移动时会出现偏移，直接影响打印成型精度。从安装边界与尺寸适配来看，立柱的直径与长度需要匹配所选Z轴丝杆的行程，常规200mmZ轴行程的设备，立柱的有效长度需要预留至少20mm的上下限位余量，避免Z轴运动到上下极限位置时出现撞机；

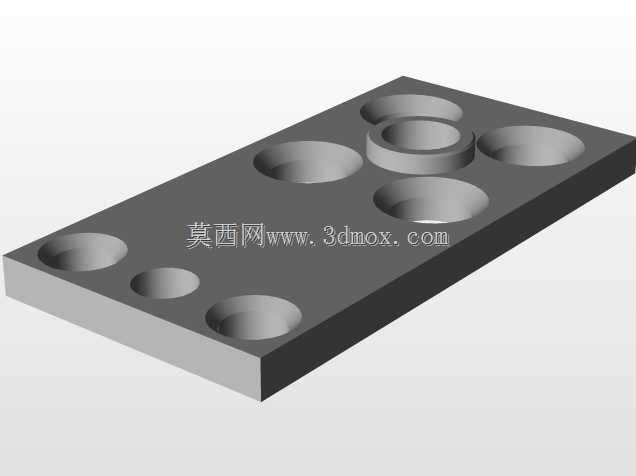

　　底部基座的安装孔位间距需要匹配标准2020铝型材的安装孔距，或者预留通用的M3/M4螺丝安装槽，方便用户根据自身手头的配件灵活调整安装位置，基座的整体宽度需要大于Y轴传动组件的总宽度，保证Y轴运动到前后极限位置时不会超出基座的支撑范围，避免设备运行时出现重心偏移导致的晃动。在实际装配调试过程中，框架安装完成后首先需要校验立柱的垂直度，可采用百分表吸附在Z轴滑台上，上下移动滑台检测立柱全行程的跳动值，跳动值需要控制在0.05mm以内，才能保证Z轴运动的精度；底部基座需要调平至水平状态，可配合水平仪调整四个底脚的高度，避免热床安装后出现倾斜，导致打印件首层附着力不均、出现翘边问题。框架的材质选择上，若采用PLA材质3D打印制作，仅适合做原型验证使用，长期运行下立柱会因为Z轴滑台的持续受力出现蠕变形变，导致垂直度下降，实际长期使用时建议采用PETG、ABS等强度更高的材质打印，或者直接采用金属材质加工制作，才能保证长期使用的结构稳定性。另外，框架上需要预留限位开关的安装位，分别对应X、Y、Z三个轴的原点位置，保证设备开机回零时能够精准定位原点，避免出现撞机问题；走线槽的预留也需要在框架设计时同步考虑，避免传动部件运动时剐蹭线材，造成线材破损、信号中断等问题。
