反极性SMA三通射频同轴连接器结构

项目分类:通讯工具类 发布时间:2022-07-14 ID:679662
  • 反极性SMA三通射频同轴连接器结构

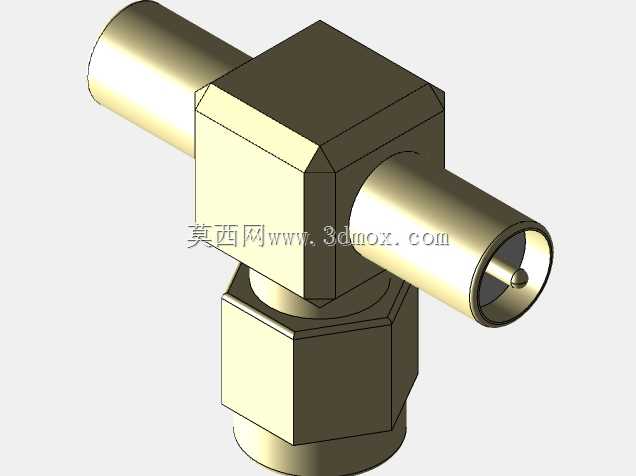

  在射频通讯测试、小型化通讯设备内部布线场景里,这类T型三通射频连接器的使用频率非常高,尤其是反极性SMA接口的款式,常被用在需要分路射频信号、同时对接两路同规格反极性接口的链路里,比如室内分布式天线系统的信号分接、小型射频测试工装的信号引出、无线通讯模块的调试链路搭建,都能见到这类结构件的身影。从结构设计逻辑来看,这款三通采用等径正交的T型布局,三个接口中一个为带锁紧螺母的固定端,另外两个为同轴线方向的插接端,主体采用方形切角的块状基体,相比圆柱形基体更方便工装夹持,在装配时可以用普通扳手卡住基体部位完成锁紧操作,不会像圆柱结构那样容易打滑损伤镀层。基体与三个接口的衔接处做了圆角过渡,一方面是减少机加工时的应力集中,

  避免高频振动工况下出现基体开裂的问题,另一方面也能优化内部信号传输路径的阻抗连续性,减少直角结构带来的信号反射。接口部分采用标准反极性SMA的插孔结构,内导体为弹性插孔设计,对接时可以和公头的插针形成稳定的弹性接触,接触电阻控制在毫欧级,保证高频信号传输时的损耗处于较低水平;接口的外导体采用黄铜基体镀三元合金的工艺,既保证了结构强度,也能提升耐腐蚀性能,在常规室内环境下长期使用不会出现氧化导致的接触不良问题。下方的锁紧端采用六角螺母配合卡圈的结构,安装时可以将该端穿过设备面板的安装孔,从背面拧上六角螺母即可完成面板固定,安装孔的适配直径可以参考常规SMA面板接头的标准开孔尺寸,安装后三个接口的相对位置固定,

  不会因为反复插拔出现接口转动的问题。两个水平方向的插接端轴线完全共线,与下方固定端的轴线垂直相交,交点位于基体的几何中心位置,这种对称布局可以保证两路分接信号的路径长度一致,在对相位一致性有要求的射频链路里,不需要额外做相位补偿就能满足基本的相位匹配需求。内部的绝缘介质采用聚四氟乙烯材质,介电常数稳定,在DC到6GHz的常用射频频段内都能保持稳定的绝缘性能和阻抗特性,介质与内导体、外导体的配合采用过盈压装的方式,不需要额外涂胶固定,避免胶层渗入接触面对信号传输造成影响。在实际选型使用时,需要注意这款接头的接口为反极性结构,和常规SMA公头的极性相反,对接时要确认匹配端的接口极性,避免强行插拔损坏内导体;

  安装固定时螺母的锁紧扭矩要控制在合理范围,扭矩过大会导致基体变形,挤压内部介质造成阻抗失配,扭矩过小则会在振动工况下出现松动,导致信号传输中断。建模过程中需要重点关注内导体的弹性槽尺寸、外导体的配合公差、介质的压装定位尺寸,这些参数直接决定了成品的电气性能和机械寿命,比如内导体弹性槽的宽度和深度会直接影响插拔力和接触可靠性,槽开得过深会导致内导体强度不足,多次插拔后出现弹性失效,槽开得过浅则会导致插拔力过大,使用体验差甚至会把对接端的插针顶弯。外导体的对接端尺寸需要严格按照射频连接器的行业标准控制公差,保证对接时的插入深度符合要求,避免出现内导体接触不到位或者外导体衔接间隙过大的问题。基体的切角设计除了方便夹持,也能减少整体的材料用量,在不影响结构强度的前提下降低零件重量,对于对重量敏感的便携式通讯设备来说,这类细节设计的优势会比较明显。另外在三个接口的根部都设计了退刀槽,方便机加工时的刀具退出,也能避免装配时接口与基体的衔接处出现应力集中,提升零件的抗疲劳性能。
