小型越野钢管竞速卡丁车结构设计

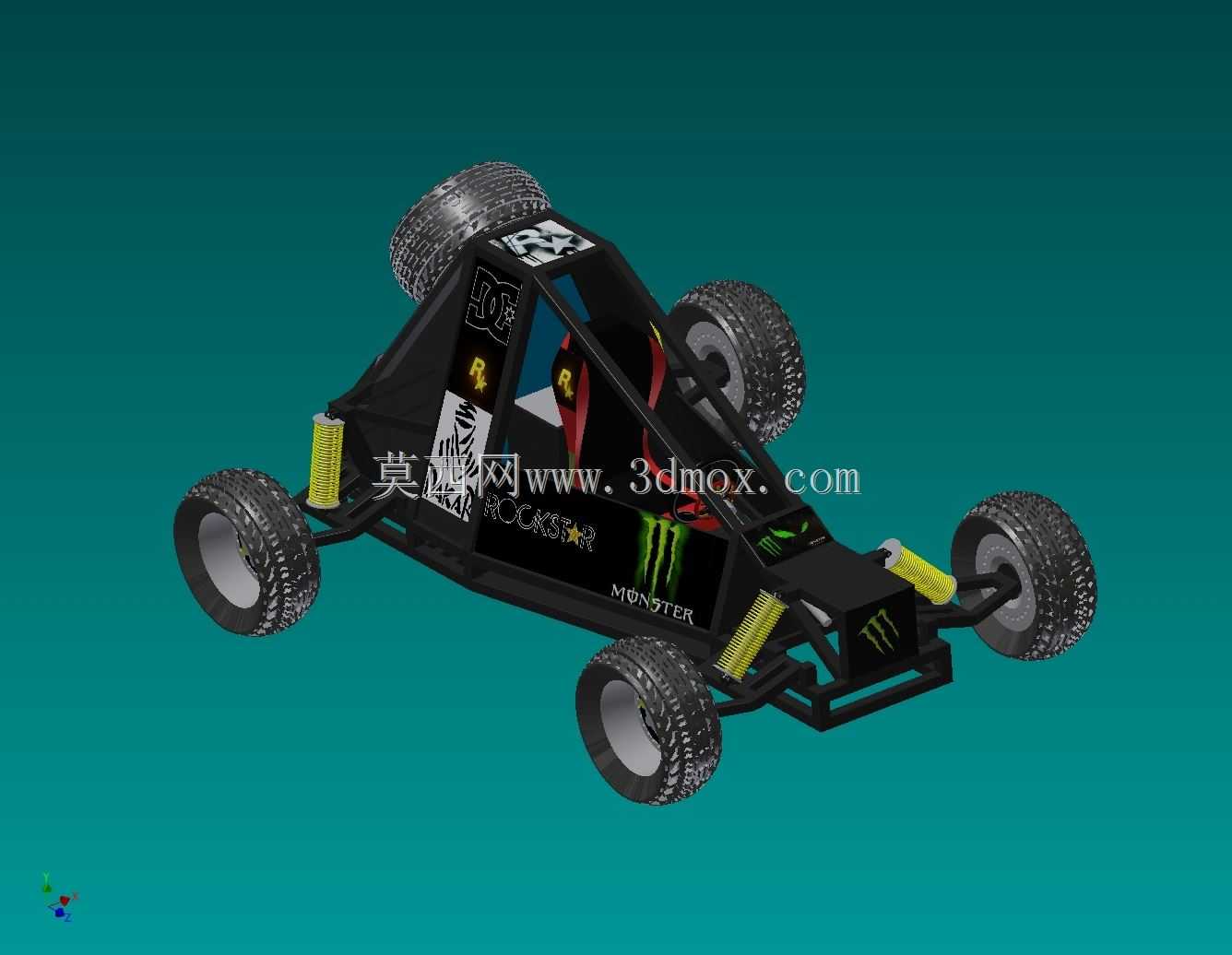

　　这款小型越野钢管车的设计，最初瞄准的是户外非铺装路面的休闲竞速、场地越野体验场景，也可作为青少年机械实践教学的拆解实训载体，适配林间小径、硬化越野场地、砂石路面等多种复杂通行环境，区别于常规公路卡丁车的低离地间隙设定，整车通过性参数完全针对起伏路面做了定向优化。从结构布局来看，整车采用外露式钢管桁架式车架，没有设计全覆盖式的金属蒙皮，一方面是为了最大化降低整备质量，减少非簧载之外的冗余重量，提升动力响应速度，另一方面桁架结构的应力传递路径更直接，在越野工况下承受飞跳落地的冲击载荷时，应力可以沿着多根钢管分散传递，避免局部应力集中导致的车架开裂问题，所有钢管衔接位置都做了相贯线切口处理，建模阶段就匹配了实际焊接的坡口预留量，

　　不需要后期二次修整就能直接适配管件焊接工艺。行走系统的设计是这款车型的核心部分，四个车轮均采用独立的长行程悬挂布置，每侧悬挂都配置了外露式螺旋弹簧与阻尼筒一体式减震组件，减震器的安装角度做了15度的后倾设计，既可以缓冲垂直方向的落地冲击，也能抵消车辆急加速、急制动时的纵向载荷转移，避免悬挂出现打底问题。车轮选用大颗粒块状花纹的越野轮胎，胎壁厚度比常规公路轮胎厚30%，搭配小尺寸高强度轮辋，在砂石路面行驶时可以提供足够的抓地力，同时低胎压状态下也能适配路面的微小起伏，减少颠簸传递到车架的振动量。转向系统采用齿轮齿条式转向结构，转向拉杆的长度做了可调设计，实际装配时可以根据使用场景调整前轮前束参数，

　　跑平整竞速场地时调小前束值提升直线行驶稳定性，跑复杂越野路面时适当增大前束值提升转向响应灵敏度。动力单元的安装位预留在后轴前方的车架中部区域，采用中置后驱的布局形式，这样的布置可以让整车前后轴荷分配接近45:55，起步时后轴载荷增加能提升驱动轮抓地力，过弯时重心转移更平顺，不容易出现推头或者甩尾的失控问题。车架的乘员舱位置做了环抱式钢管防护结构，侧面、顶部都有横向钢管做支撑，即使车辆出现侧翻情况，防护结构也能预留出足够的乘员生存空间，不会出现结构侵入舱内的问题。安装边界方面，整车轴距控制在1.8米以内，轮距1.4米左右，整车长度不超过2.6米，宽度控制在1.5米范围内，常规的小型拖板车就可以完成转运，不需要专用的大型运输设备，

　　日常存放也只需要占用一个标准小型车位的空间。建模阶段所有的连接点位都预留了标准件安装孔位，减震器安装座、转向机固定座、发动机悬置位置的孔位公差都控制在0.2mm以内，实际加工时可以直接按照模型坐标做钻孔、焊接工装定位，不需要反复调整适配。车身表面预留了装饰件、标识件的粘贴安装位，没有设计复杂的曲面覆盖件，后期维护时不需要拆卸大量覆盖件就能直接触及所有核心部件，检修保养的操作空间非常充裕，不管是日常的螺栓紧固、减震阻尼调整，还是动力部件的更换，都可以在不拆解主车架的情况下完成。制动系统的安装位预留了四轮碟刹的固定点，用户可以根据自身的使用需求选配不同规格的刹车卡钳与刹车盘，不需要对车架做二次打孔改装。车架的钢管规格选用的是常规的无缝钢管，市场上采购非常方便，不需要定制特殊规格的型材，个人爱好者也可以按照模型参数自行裁切焊接组装，降低了制作的门槛。
