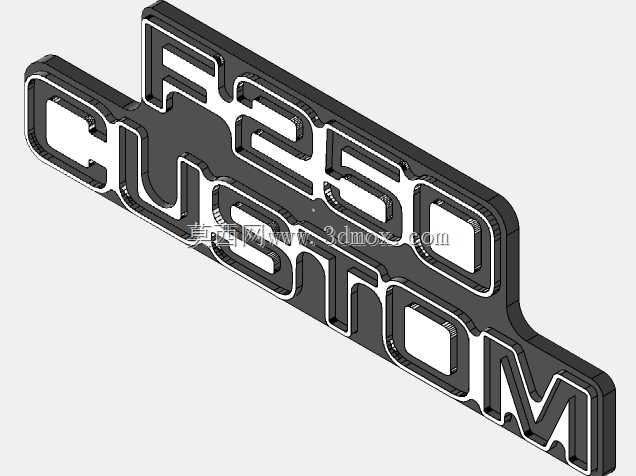

复古皮卡F250定制款金属车标结构设计

　　这款立体标识的设计初衷，是适配80年代末期美式重型皮卡的车身外饰改装需求，在原厂标识的基础上做定制化风格延伸，整体采用连体镂空的立体字结构，将F250型号标识与CUSTOM定制字样做一体化整合，避免了传统分体字标安装时的对齐偏差问题。从实际装车场景来看，这类标识主要安装在皮卡的侧翼子板、尾门中央或者前格栅下方位置，设计时首先考虑了车身曲面的贴合度，标识背面预留了0.8mm深度的背胶粘贴槽，同时在字块的隐蔽位置预留了两个直径2mm的定位销孔，既可以满足背胶快速粘贴的民用改装需求，也能通过定位销实现更牢固的铆接固定，适配越野场景下的高强度震动工况，避免车辆在非铺装路面行驶时标识脱落。结构设计上，整体采用等壁厚的立体拉伸结构，

　　字标外轮廓做了R1.2mm的圆角过渡，既避免了尖锐边角造成的磕碰风险，也能在冲压成型环节减少材料应力集中，降低金属板材冲压时的开裂概率。字标的镂空区域做了向内15度的拔模斜度，不管是采用金属铣削加工、冲压成型还是注塑覆金属镀层工艺，都能顺利脱模，不需要额外做后期的边角修整。标识的总厚度控制在6mm，既保证了足够的立体层次感，不会因为过薄显得廉价，也不会因为突出车身过多，在车辆穿行狭窄路段、灌木区域时被剐蹭变形。从安装边界来看，标识整体的长宽比例严格匹配皮卡尾门的中央装饰区域宽度，安装时不会遮挡尾门的拉手、倒车摄像头等原有功能部件，字块的笔画宽度统一控制在8mm以上，保证了足够的结构强度，即使在高压水枪冲洗车身时，

　　也不会因为水流冲击造成笔画变形。细节处理上，字标的正面做了0.3mm的下沉台阶设计，后期可以做双色处理，比如基底做哑光黑处理，台阶凸起部分做镀铬或者抛光金属处理，形成更强烈的视觉层次感，同时下沉的台阶也能在车辆长期使用过程中，减少表面划痕对标识整体观感的影响，轻微的划痕只会出现在凸起的表层，不会破坏整体的识别性。考虑到皮卡使用场景的复杂性，标识的所有连接转角处都做了R2mm的加强圆角，避免应力集中造成的转角断裂，尤其是F、2、5、M这些带有封闭或者半封闭结构的字块，内部转角全部做了圆弧过渡，不管是加工环节还是后期使用，都不会出现应力开裂的问题。在实际建模过程中，所有的曲面都做了G1连续处理，导入到CAM加工环节时不会出现碎面、

　　断刀的问题，加工路径可以顺畅走完整个外轮廓，不需要额外补面修整。标识的背面做了网格状的减重槽，在不降低整体结构强度的前提下，减少了材料的使用量，同时减重槽的存在也能让背胶更好地和车身曲面贴合，排出粘贴时残留的空气，避免长期使用后背胶区域起翘进水，腐蚀标识背面和车身漆面。针对不同的工艺需求，模型的壁厚做了均匀化处理，不管是采用铝合金铣削、不锈钢冲压还是ABS注塑电镀，都能保证成型后的变形量控制在0.2mm以内，安装时不会出现和车身曲面不服帖的缝隙。另外，标识的字体轮廓做了细微的加宽处理，相比平面印刷的字体，立体拉伸后的字重更协调，远观时的识别度更高，不会因为立体阴影的影响造成字体视觉上偏细，在50米的距离外依然能清晰识别标识上的字样，满足车辆行驶过程中的品牌识别需求。
