ArduinoUNO开发板防护外壳结构设计

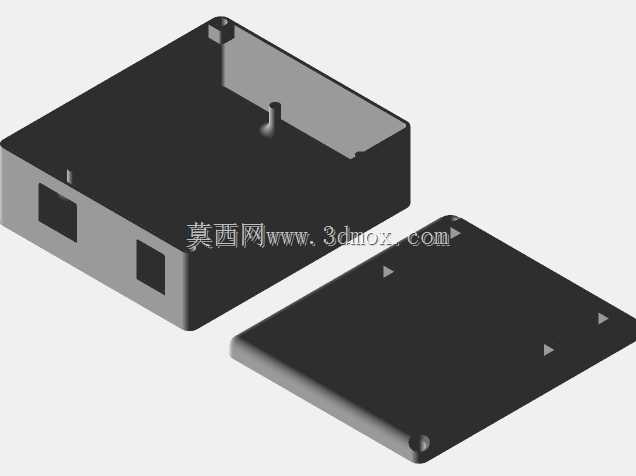

　　这套壳体结构围绕开源开发板的日常使用防护需求展开，在做结构拆分时先把板卡的外接端口全部梳理一遍，板侧的USB接口、直流电源插座都需要在壳体侧壁预留对位开口，开口边缘和插头插拔行程留出足够余量，避免日常插线时插头剐蹭壳体侧壁，也不会因为开口公差偏紧导致插头无法完全插合。壳体分为底座和上盖两个独立部件，底座内部预留了对应板卡安装孔位的支撑柱，支撑柱的高度经过匹配，板卡落位后板面和壳体内底之间留出均匀间隙，板底焊接的引脚、焊点不会直接触碰壳体内壁，既避免焊点磨损短路，也给板卡工作时的自然散热留出空气流通的空间。内部侧壁还做了多组限位挡边，板卡推入底座后，四周挡边刚好贴合板卡侧边轮廓，不需要额外打胶固定，板卡在壳体内不会出现横向窜动，

　　后续拆装维护时直接掀开上盖就能取出板卡，操作十分便捷。上盖采用平板式扣合结构，盖体边缘和底座上口做了对位止口，扣合后上下壳拼接缝均匀贴合，不会出现明显错位缝隙，盖体对应板卡上方排针的区域做了平整封盖，日常堆叠放置设备、桌面挪动时，杂物不会直接掉落到排针引脚之间，也能避免金属碎屑意外搭接引脚造成电路故障。底座侧壁的端口开口位置完全对照板卡接口的实际坐标排布，USB开口的长宽尺寸适配常见USB打印线的插头轮廓，电源插座开口预留了电源插头的旋转插拔空间，哪怕是带加粗护套的电源线也能顺利插接到板卡接口上。壳体边角全部做了圆弧过渡处理，没有尖锐棱角，桌面搬运、手持调试时不会划手，整体外形轮廓和标准UNO板卡的外廓保持匹配，

　　安装完成后板卡完全收纳在壳体内部，仅露出需要外接线路的接口，整体外观整洁利落。在安装边界的考量上，底座底部的支撑脚位置做了小幅凸起，把壳体整体抬离安装桌面，底部和桌面之间留出空隙，既可以避免桌面的水渍、灰尘直接贴附壳体底部，也能在使用螺丝把壳体固定到设备面板、项目机架上时，给螺丝头留出沉放空间，锁付后壳体底面依然可以平稳贴放。壳体内部的支撑柱顶端做了适配自攻螺丝的孔位，板卡的原生安装孔和支撑柱孔位一一对齐，使用常规小螺丝就能把板卡牢牢锁在底座内，长时间使用、设备随项目转运产生震动时，板卡也不会在壳体内松动移位。针对创客项目、教学实验、小型工控样机这类实际使用场景，这套外壳既可以单独放在桌面作为开发调试时的防护载体，

　　也可以直接作为成品小装置的外装壳体，不需要再额外为板卡定制安装支架。上盖表面预留的平整区域还可以粘贴项目标识、接口说明标签，方便多台样机并排部署时快速区分设备功能。结构设计过程中特意把壳体壁厚控制在合理区间，兼顾结构强度和成型便利性，不管是采用3D打印制作样件，还是后续开模注塑批量生产，壁厚都均匀一致，不会出现局部壁厚突变导致的成型缩痕、变形问题。上下壳的扣合位置没有设计复杂的卡扣结构，采用螺丝锁付的方式完成合盖，多次反复拆装调试也不会出现卡扣断裂失效的情况，长期维护的耐用性更有保障。壳体内部在对应板卡发热芯片的位置没有设置多余遮挡，空气可以在板卡和壳体内壁之间的间隙自然流动，日常连续运行时芯片产生的热量可以通过壳体壁面和空隙顺利散出，不会因为封闭壳体导致内部积热。端口开口的边缘做了小幅加厚处理，频繁插拔线材时开口位置不会因为长期受力出现开裂，整体结构完全贴合开发板的实际使用习惯，从调试、转运到成品部署全流程都能给板卡提供可靠防护。
