通讯设备用带安装座圆柱支撑连接构件

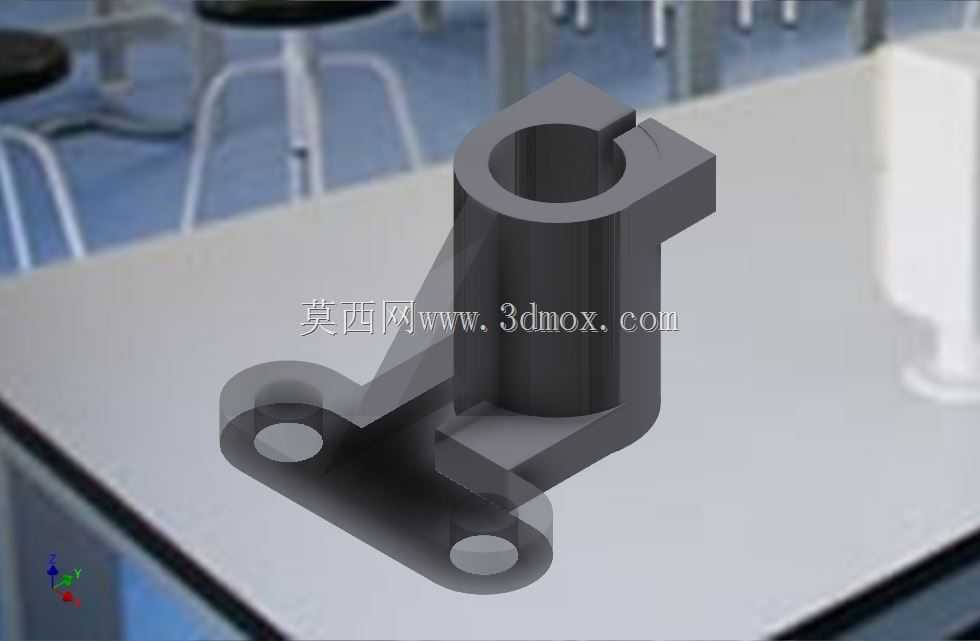

　　在通讯设备的内部结构搭建场景中，这类带安装底座的柱形支撑构件是十分常见的结构单元，主要承担柱形功能部件的定位、支撑与载荷传递作用，常见于小型通讯终端、信号转接模块、便携通讯设备的内部装配环节，用来固定圆柱形的接插件、信号导柱或者小型轴类功能件，避免设备在运输、使用过程中出现部件移位、松脱的问题。从结构设计逻辑来看，该构件采用一体化成型的结构思路，底部设置带两个安装孔的平板式安装底座，两个安装孔的中心距经过适配计算，刚好匹配通讯设备内部PCB板或者结构支架上的标准安装孔位，安装时可通过标准紧固件直接完成底座的固定，不需要额外加装调整垫片，底座与上方柱形主体之间设置了三角形的加强筋结构，筋板的厚度根据柱体承受的侧向载荷做了匹配设计，

　　既能够抵消柱体受到的侧向倾覆力矩，也不会过度占用设备内部的紧凑装配空间。上方的柱形主体为中空结构，侧壁开有轴向的定位缺口，中空内腔的直径公差按照过渡配合的精度要求设计，能够直接套入对应直径的圆柱形功能部件，侧壁的缺口则用来配合部件上的定位凸台，防止装入的柱形部件出现周向转动，保证部件对接位置的精度稳定。柱体顶部一侧延伸出的小块凸台，是用来对接设备内部的限位结构，在柱体装入对应位置后，凸台可以卡在相邻结构的限位槽内，进一步限制构件自身的装配窜动。从安装边界来看，底座的平面度控制在合理范围内，安装后与装配面的贴合间隙不会影响紧固件的锁紧效果，柱体的高度尺寸经过压缩设计，在满足支撑长度要求的前提下尽可能降低整体高度，

　　适配通讯设备轻薄化的设计趋势，两个安装孔的沉头深度按照常用紧固件的头部尺寸设计，锁紧后紧固件头部不会突出底座表面，避免和底层的电路板或者其他部件产生干涉。在实际选型使用时，这类构件需要重点核对柱体内腔直径、安装孔中心距、柱体总高度三个核心尺寸，确保和待固定的柱形部件、设备内部的安装空间完全匹配，同时要注意侧壁定位缺口的宽度和深度，要和待固定部件上的定位凸台尺寸适配，过松会导致定位失效，过紧则会造成装配困难。构件的边角位置都做了小尺寸的倒角处理，既能够去除加工过程中产生的毛刺，避免装配时划伤操作人员或者设备内部的线路，也能够在装配时起到导向作用，让柱形部件更顺畅地装入内腔，安装孔的入口位置也做了倒角，方便紧固件顺利导入孔位，

　　提升装配效率。从受力角度分析，该构件的载荷主要来自上方柱形部件的垂直压力，以及设备晃动时产生的侧向剪切力，底部加强筋的设置刚好将侧向力传递到底座的整个安装平面，避免柱体与底座连接位置出现应力集中，长期使用下也不会出现根部断裂的问题，中空的柱体设计在保证结构强度的同时减少了材料用量，也降低了构件自身的重量，符合便携通讯设备的轻量化设计要求。在三维建模过程中，这类构件需要重点关注各个配合面的公差设定，尤其是柱体内腔的圆柱度、安装底座的平面度、安装孔的位置度，这些形位公差直接影响最终的装配效果，建模时可以先绘制底座的轮廓草图，拉伸生成底座实体后再绘制柱体的截面轮廓，拉伸生成柱体后添加加强筋结构，最后通过切除命令生成中空内腔、定位缺口和安装孔，完成基础造型后对所有锐边做倒角处理，还原实际加工的工艺特征。
