110VAC导轨式辅助接触器结构设计

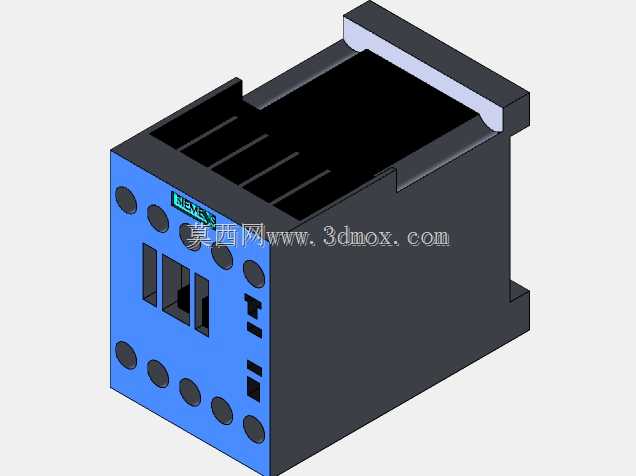

　　在工业低压配电与设备控制回路的搭建场景里，辅助接触器是拓展主接触器触点容量、扩充触点数量、实现回路逻辑联锁的核心配套元件，这款适配110VAC控制回路的辅助接触器，主要面向机床控制回路、自动化产线分布式控制节点、小型成套配电柜的二次回路设计需求，能够在主接触器本体触点不足以覆盖多路信号反馈、联锁控制的场景下，直接卡装在标准35mm电气安装导轨上，和主接触器、中间继电器、端子排等元件并排布置，无需额外打孔固定，适配常规电控柜内的安装空间排布逻辑。从实际功能层面看，这款元件的核心作用是传递控制信号，不承担主回路的大电流通断任务，前端蓝色面板上预留的多组接线端子位，分别对应常开、常闭辅助触点的进出线端，

　　端子排布遵循常规低压电器的接线间距规范，相邻端子间的电气间隙满足低压开关设备的安全绝缘要求，能够避免接线后不同电位导线间的飞弧、短路风险；面板上的状态指示窗口可以直观反映触点的吸合、释放状态，方便现场运维人员快速排查回路通断故障，无需借助万用表逐点测量就能判断元件工作状态。从设计思路上看，这款辅助接触器采用模块化的块式结构，整体外壳以阻燃工程塑料为主体材质，黑色的基座部分承担导轨卡装、内部电磁机构与触点组件的容纳功能，前端蓝色面板作为操作与接线的交互界面，颜色区分符合行业内低压控制元件的视觉识别习惯，能够让现场接线人员快速区分元件功能区，减少接线失误概率。内部的电磁驱动部分经过参数匹配，适配110VAC的交流控制电压，

　　吸合电压范围覆盖额定值的85%-110%，释放电压维持在额定值的20%-75%区间，能够避免电网电压波动时出现误吸合或者不释放的问题；触点部分采用银合金材质，接触电阻低且耐电磨损，单组触点的额定发热电流适配常规二次回路的5A载流要求，能够满足指示灯、小型继电器、PLC输入端口等小功率负载的通断需求。在安装边界与外形尺寸方面，这款元件的宽度遵循低压电器的模数化设计规范，整体宽度在3个标准模数单元以内，高度方向从导轨安装面算起的尺寸不超过常规接触器的高度，不会遮挡柜内的走线槽空间，上下方向预留的接线空间能够适配1.5-2.5平方毫米的多股铜芯软线压接冷压端子后的接线操作，接线端子的螺丝采用防脱落设计，

　　避免拆装过程中螺丝掉落至柜内引发电气故障；背部的导轨卡爪带有弹性锁扣，卡装到标准导轨后能够自动锁止，拆卸时只需要拨动卡爪上的解锁拨片就能快速取下，无需借助额外工具，适配电控柜批量装配时的快速安装需求。在实际工程应用中，这类辅助接触器经常和主接触器搭配使用，当主接触器自带的辅助触点数量不足以完成电机运行状态反馈、启动按钮自锁、多设备联锁停机、故障信号输出等功能时，就可以加装该款辅助接触器，通过机械联动结构和主接触器的动作保持同步，准确传递主触点的工作状态；在一些小型控制回路中，它也可以作为独立的小型中间继电器使用，直接驱动小功率的控制负载，减少回路内的元件种类，降低备件储备的品类压力。结构设计上，元件的散热槽开设在顶部位置，顺着柜内空气自然对流的方向布置，能够将内部电磁线圈工作时产生的热量及时散出，避免长期高温环境下线圈绝缘老化加速，延长元件的实际使用寿命；外壳的拼接缝隙采用错位迷宫结构，能够阻挡柜内的灰尘、金属碎屑进入元件内部，降低触点接触不良的故障概率，适配工业车间内多粉尘的复杂工作环境。
