车床用手动折弯工装夹具结构设计

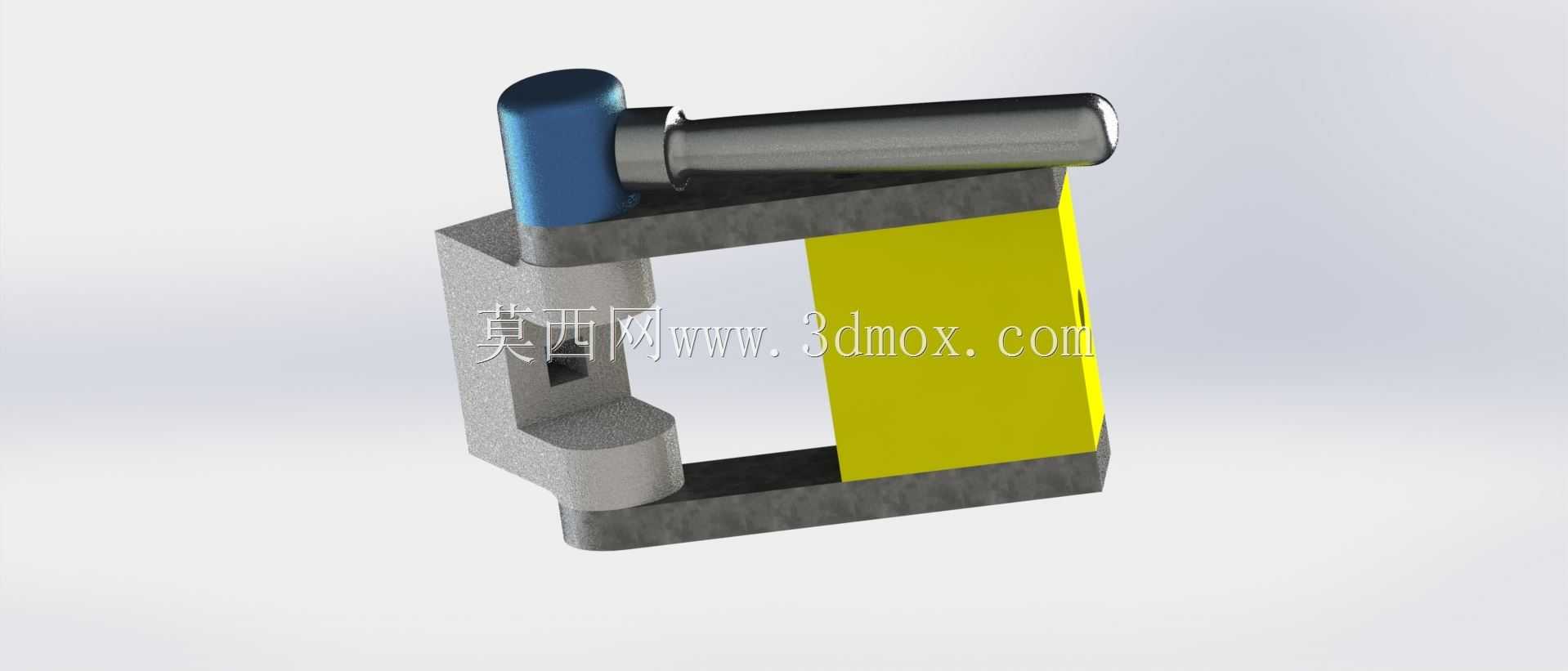

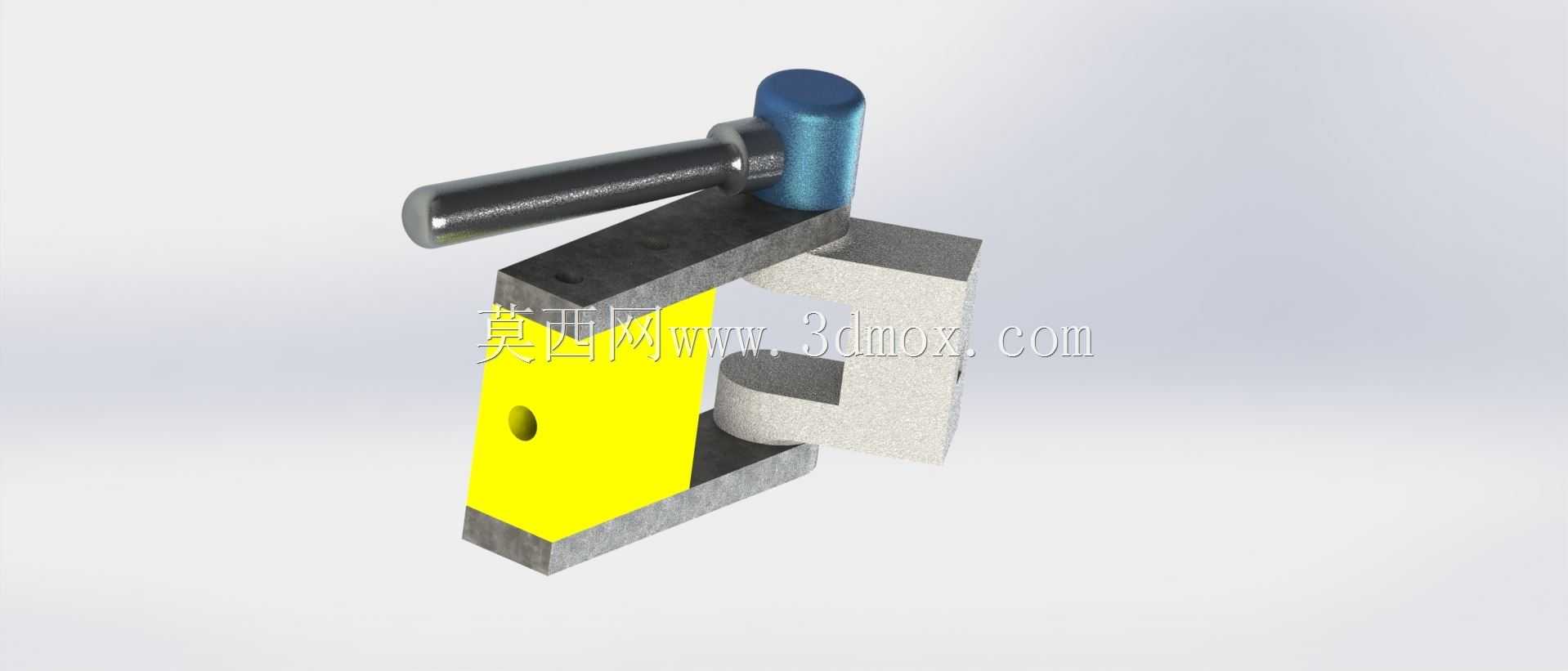

　　这款手动折弯工装主要适配普通卧式车床的现场小件折弯作业需求，在机加工车间的零散小批量钣金件、细金属线材、薄金属条折弯工序中应用十分广泛，很多时候车床操作工在加工轴类、盘类零件时，会遇到需要现场弯折小型金属件的情况，不需要单独跑钣金工位，直接在车床工位借助这款工装就能完成弯折作业，能大幅减少跨工位转运的等待时间，提升零散加工的效率。从结构设计来看，这款工装采用C型开口的框架式主体结构，主体框架采用灰铸铁材质一体铣削成型，整体刚性充足，在承受折弯挤压力时不会出现框架形变，保证折弯角度的精度。框架的开口尺寸经过适配设计，能够容纳最大厚度3mm的Q235薄钢板、直径6mm以内的低碳钢线材，开口深度为45mm，

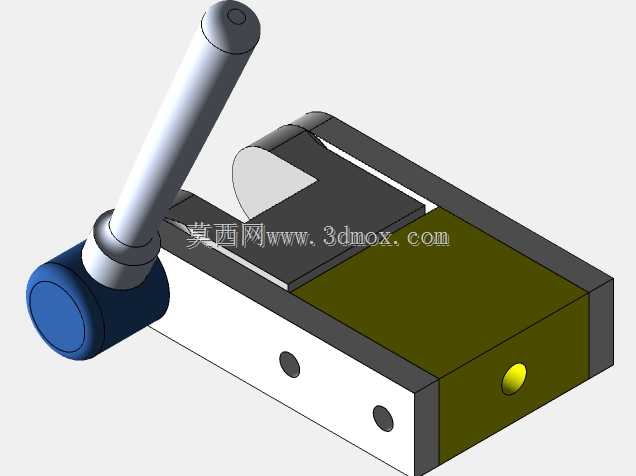

　　足够覆盖常规小型折弯件的折弯边长度需求，不会出现工件无法放入开口的情况。工装的施压部件采用偏心轮式手动施压结构，上方的金属手柄通过偏心转轴连接压头，扳动手柄时偏心轮会带动压头垂直下压，配合框架下方的固定支撑块形成折弯力臂，不需要额外的液压、气动动力源，完全依靠手动杠杆力就能完成折弯作业，操作门槛极低，操作工只需要单手扳动手柄就能完成施压，另一只手可以稳定扶住待折弯工件，保证折弯位置的准确性。压头部分采用可拆卸式设计，针对不同厚度、不同材质的待加工工件，可以更换对应圆角的压头，比如折弯铝件、铜件这类软金属时，可以更换圆角更大的压头，避免折弯处出现应力集中开裂的情况；折弯钢材时可以更换圆角较小的压头，保证折弯处的棱角符合图纸要求。

　　工装的安装边界设计也充分考虑了车床工位的使用场景，整体外形尺寸控制在长80mm、宽60mm、高110mm以内，不会占用过多的工作台面空间，工装底部带有两个M6的安装孔，可以直接通过T型螺栓固定在车床的溜板台面上，也可以临时夹持在车床的台虎钳上使用，不需要对车床本身做任何改造，拆装十分方便，不需要使用时可以直接收进工具柜，不会占用工位的固定空间。从实际使用的功能特性来看，这款工装的折弯角度可以通过调整压头的下压行程来控制，偏心轮的最大行程为12mm，能够实现0到90度范围内的任意角度折弯，操作工可以根据工件的折弯需求，控制手柄的扳动幅度来调整折弯角度，不需要额外的角度限位块也能保证常规折弯的角度精度，对于精度要求更高的折弯件，

　　也可以在框架侧面加装角度挡块，进一步提升折弯角度的一致性。在设计思路上，这款工装完全围绕机加工现场的零散作业需求开发，没有设计复杂的调节机构，所有部件都采用常见的机加工工艺制作，主体框架的加工只需要铣床、钻床就能完成，偏心轴、手柄、压头这些部件都可以利用车间的边角料加工制作，后期维护成本极低，哪怕出现压头磨损、手柄变形的情况，操作工自己就能在车床上加工替换件，不需要专门采购备件。很多车间在加工小型设备的定位弹片、线材挂钩、设备走线固定卡这类小零件时，往往因为零件尺寸太小，大型折弯机无法装夹，或者专门为了几个小零件启动折弯机太浪费资源，这款工装刚好填补了这类小型折弯作业的空白，在车床工位就能完成从下料到折弯的全工序，不需要转序，特别适合维修车间、小批量机加工车间的日常作业需求。工装的受力结构经过反复验证，C型框架的受力点经过加强处理，在最大折弯力作用下，框架的开口形变量控制在0.02mm以内，不会因为长期使用出现开口张开、折弯精度下降的问题，偏心转轴部分采用淬火处理，表面硬度达到HRC45-50，长期反复扳动也不会出现转轴磨损、手柄晃动的情况，使用寿命能够满足车间高频次的日常使用需求。
