2x3排布紫外线LED发光矩阵板结构

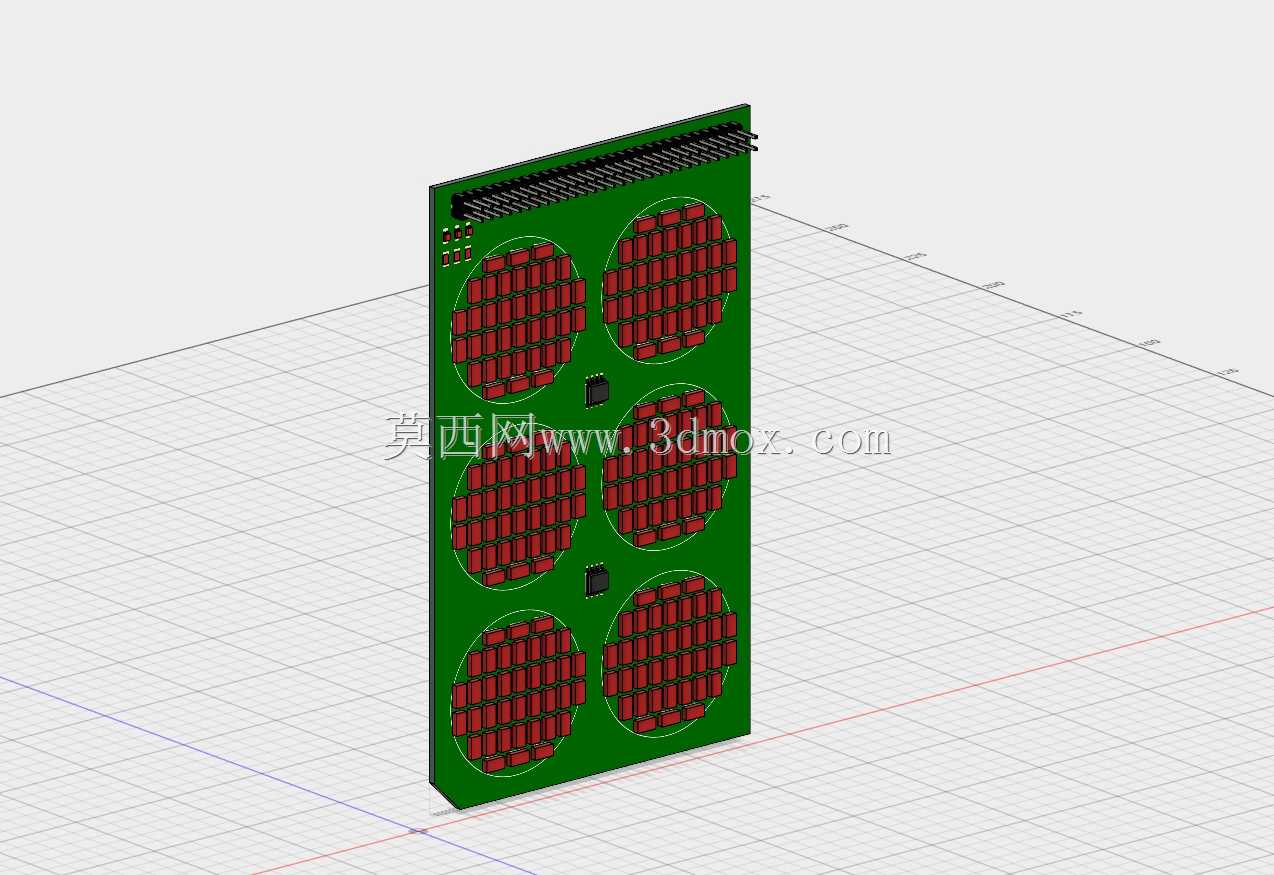

　　这款紫外发光阵列的设计初衷，是适配标准2x3规格多孔安装板的集成式紫外辐照需求，在小型消杀设备、紫外固化工位、荧光检测工装这类需要小面积均匀紫外输出的场景中，可直接作为标准光源模块嵌入，无需额外定制载板结构。从结构布局来看，整块PCB板采用长方形态设计，板上共设置6组圆形紫外灯珠簇，每簇内密集排布表贴型紫外LED灯珠，单簇灯珠采用同极性同向排布，配合板上预留的贴片式限流元件安装位，可直接完成驱动电路的板载集成，无需额外外接驱动小板，减少整体模块的装配零件数量。板体顶部预留整排排针焊接位，可直接插接标准2.54mm间距排母，实现与主控板的快速电气连接，避免飞线焊接带来的可靠性问题，排针位旁预留的小型定位孔，

　　可在插接时与排母旁的定位柱配合，防止插反或偏移。设计过程中优先考虑了灯珠的散热冗余，PCB基材采用常规FR-4板材，灯珠焊盘做加大铺铜处理，将单颗灯珠的工作热量通过铺铜层快速分散到整板，避免局部灯珠过热导致的光衰过快问题，6组灯簇的间距完全匹配2x3多孔板的孔位中心距，安装时可直接通过多孔板的预留孔位穿入固定螺丝，将灯板锁紧在安装位上，无需额外打孔或制作转接支架。从安装边界来看，板体的长宽尺寸严格控制在2x3多孔板的有效安装范围内，板边预留3mm的安全边距，避免安装时板边与多孔板的加强筋产生干涉，灯珠凸起高度控制在2mm以内，安装后灯面与多孔板表面基本齐平，不会额外占用设备内部的纵深空间，适合内部空间紧凑的小型便携设备使用。

　　功能层面，该矩阵可通过调整每组灯簇的通断逻辑，实现全亮、单簇点亮、分区点亮等多种工作模式，适配不同的辐照范围需求，比如在小物件荧光检测场景中，可仅点亮对应检测位的单组灯簇，降低整体功耗；在密闭空间消杀场景中，可全功率点亮所有灯簇，实现范围内的均匀紫外覆盖。设计时特意规避了灯珠排布的疏密不均问题，每簇内的灯珠采用环形阵列排布，簇与簇之间的间距经过反复调整，确保整板点亮时的辐照均匀度偏差控制在15%以内，避免出现局部辐照强度不足或过强的问题，板上预留的两个小型元件位，可根据实际使用需求贴装热敏电阻或稳压元件，实现过温保护或电压稳压功能，提升模块在不同供电环境下的工作稳定性。实际装配时，该灯板可直接与标准2x3多孔板完成预装，后续整机组装时只需将预装好的灯板组件卡入设备预设槽位，接好排针连线即可完成装配，大幅减少产线的装配工时，同时板载的一体化设计也降低了后续维护的难度，出现故障时可直接整块更换灯板，无需逐颗检测灯珠或排查飞线故障。
