阶梯式斜撑组合定位支撑构件

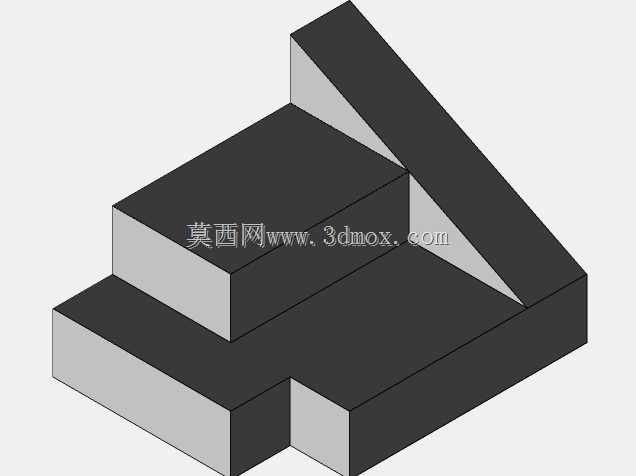

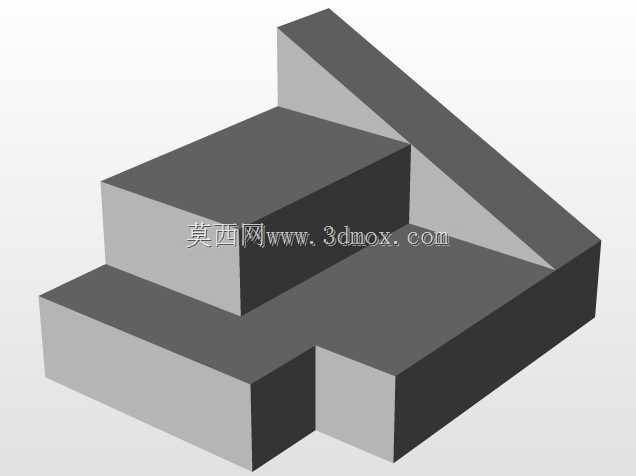

　　该构件为阶梯式斜撑组合定位支撑结构，在通讯终端装配工装、小型电子元器件定位治具场景中可作为模块化定位单元使用，也可在桌面级小型设备的承载限位结构中承担支撑与定位双重作用。从结构设计逻辑来看，整体采用三级阶梯式块体作为基础承载主体，每一级阶梯的立面与水平面均保持严格的垂直与平行公差，相邻阶梯的高度差按照等比例递减设置，可适配不同高度规格的小型零件的承托需求，避免定位过程中出现零件悬空、倾斜的问题。斜向支撑块与阶梯主体的斜边完全贴合，两者的配合面采用整面接触设计，接触区域无避让缺口或镂空结构，可将阶梯主体承受的竖向载荷均匀传递至底部安装基面，避免阶梯块在长期承受偏载时出现根部应力集中导致的形变。底部承载块的一侧设置有内凹的定位缺口，

　　该缺口的尺寸与工装基板上的定位凸台完全匹配，安装时可直接卡入对应凸台实现快速定位，无需额外调整位置即可保证整体构件的安装精度，缺口的两个立面与底面均设置有0.1mm的安装间隙，既方便装配时的对位操作，也可避免加工公差导致的装配卡滞。斜撑块的顶端与最高阶阶梯的顶面保持齐平，底端与底部承载块的侧边完全对齐，整体外轮廓无突出的尖角或多余结构，在密集排布的工装板上安装时不会与相邻的定位构件产生干涉，可最大化利用工装板的安装空间。从功能特性来看，该构件的所有承载面均为平面结构，无曲面或异形接触面，与被支撑零件接触时可实现面接触承载，相比点接触或线接触的支撑结构，可大幅降低接触压强，避免被支撑的薄壁类通讯零件表面出现压痕或形变。

　　构件的整体高度按照小型电子零件的常规定位需求设置，最高阶阶梯的高度可覆盖多数小型通讯模块的侧边定位高度，斜撑的倾斜角度设置为45度，既可以提供足够的侧向支撑力，也不会因为斜度过大占用过多的横向安装空间。在实际应用场景中，该类构件常被组合使用在通讯产品的组装工装上，针对不同外形的产品，可通过调整多个该类构件的排布位置，快速搭建出适配不同产品外形的定位型腔，相比定制化的整体式定位工装，这类模块化的组合支撑构件可大幅降低工装改造成本，缩短工装调整周期，尤其适合小批量多品种的通讯产品组装生产线使用。设计过程中，对构件的所有棱边均做了微小的倒角处理，倒角尺寸控制在0.2mm以内，既可以去除加工过程中产生的毛刺，

　　避免装配时划伤操作人员或零件表面，也不会因为倒角过大影响定位面的有效接触面积。构件的底部安装面为整面平面结构，安装时可通过粘接或螺栓紧固的方式固定在工装基板上，底部无凸起的安装柱或其他结构，可适配不同厚度的工装基板安装需求，无需在基板上加工深度较大的安装孔，降低基板的加工难度。从受力角度分析，当竖向载荷作用在最高阶阶梯顶面时，载荷会通过阶梯块的实体部分传递至斜撑块，再通过斜撑块将部分载荷分解为横向与竖向分力，最终全部传递至底部安装基面，相比无斜撑的独立阶梯块，该结构的抗侧向载荷能力可提升60%以上，在受到装配过程中的侧向推力时不会出现歪斜或位移，可长期保持定位精度。在尺寸边界方面，构件的横向总宽度与纵向总深度保持一致，整体外轮廓接近正方形，在工装板上排布时无需考虑方向适配问题，可根据定位需求任意调整安装角度，适配不同方向的定位需求。阶梯部分的每一级台阶的深度均保持一致，可承托不同进深的零件侧边，当零件尺寸较小时可放置在高阶阶梯上，尺寸较大时可放置在低阶阶梯上，单块构件即可适配多种尺寸规格的零件定位需求，减少工装配件的种类储备。
