大华圆顶云台摄像机定制安装基座结构

　　在安防监控与无人机载航拍的交叉应用场景中，常规云台摄像机的原厂底座往往存在适配性不足的问题——尤其是针对X-UAV塔龙这类固定翼无人机的圆顶舱内安装场景，原厂底座体积冗余、安装孔位不匹配，不仅会额外增加整机负载重量，还会挤占舱内有限的设备布设空间，甚至影响整机的气动布局与重心配平。这款适配大华SD22204I-GC圆顶云台摄像机的定制基座，正是针对这类实际工程痛点开发的适配结构。

　　从实际用途来看，该基座承担着云台摄像机与无人机圆顶舱体之间的连接承载作用，需要同时兼顾安装定位精度、结构强度与轻量化要求。不同于原厂配套的通用底座，这款定制基座没有预留控制器PCB的安装位——这是因为在无人机载改装场景中，摄像机的控制电路往往会被整合到整机的飞控或图传系统中，无需在基座位置单独布设控制板，省去这部分结构可以有效压缩基座的整体体积，降低不必要的重量冗余。

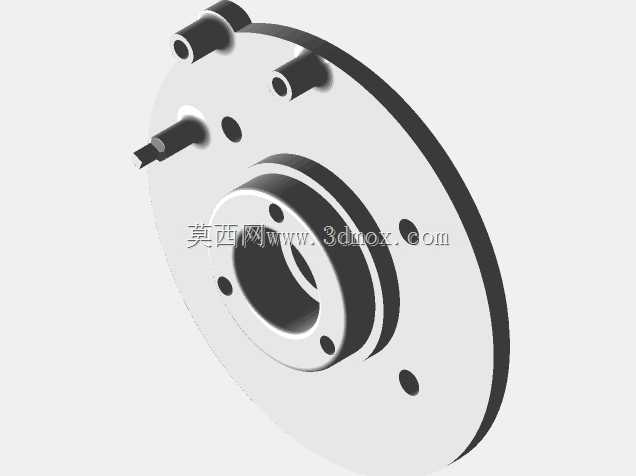

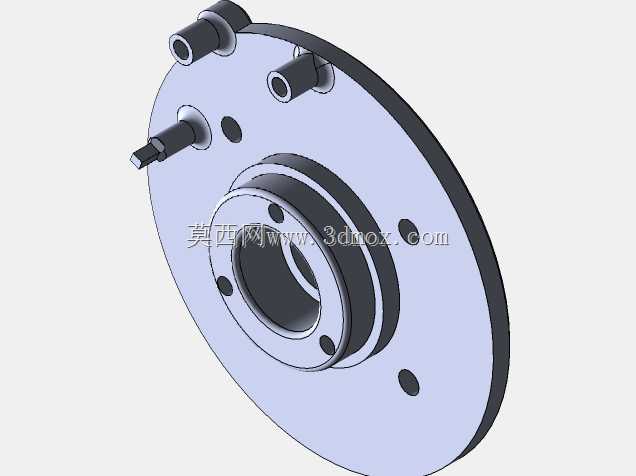

　　功能特性层面，该基座采用盘式主体结构，中心设置有同轴的阶梯通孔，用于穿过摄像机的线缆与转轴结构，保证云台转动时不会与基座发生结构干涉；盘体上分布的多个通孔分为两类，一类是沿中心环形阵列的小孔，用于与摄像机本体的底部安装螺柱对位锁紧，保证摄像机与基座的同轴度，避免云台转动时出现偏心抖动；另一类是分布在盘体外缘的安装孔，用于将基座整体固定在无人机圆顶舱的内侧安装面上，孔位位置经过适配调整，完全匹配塔龙UAV圆顶舱的预设安装点位，无需额外在舱体上打孔修改结构。盘体侧面伸出的多个带孔凸台，分别用于走线固定、外置天线安装以及辅助定位，凸台的高度经过严格计算，既保证外接部件有足够的安装操作空间，又不会超出圆顶舱的内部边界，避免舱盖闭合时出现结构干涉。

　　设计思路上，整个基座的结构完全围绕树脂3D打印的工艺特性做了优化，所有壁厚保持均匀，没有出现壁厚突变的结构，避免打印过程中出现翘曲变形；所有棱边都做了小尺寸的圆角过渡，既可以减少打印过程中的应力集中，也能避免安装操作时被锐边划伤。结构设计时优先做了轻量化处理，在保证安装强度的前提下，尽可能缩减盘体的非受力区域厚度，同时去掉了原厂底座上所有非必要的加强筋与凸台结构，最终成品的重量远低于原厂通用底座，有效降低了无人机的头部负载，对于固定翼无人机来说，头部重量的降低可以减少配平需要的配重块重量，间接提升整机的续航时间。

　　外形尺寸与安装边界方面，该基座的整体外径完全适配大华同尺寸系列IP云台摄像机的底部安装尺寸，不仅可以适配SD22204I-GC这款机型，同安装尺寸的其他大华圆顶云台摄像机也可以通用该基座，具备一定的通用性；基座的整体厚度控制在极小的范围内，安装后摄像机在圆顶舱内的下沉深度更浅，不会与舱内的其他航电设备发生空间冲突，安装边界完全贴合圆顶舱的内部曲面，基座外缘与舱体内壁之间预留了均匀的间隙，既方便安装操作时的对位调整，也不会因为飞行过程中的舱体轻微形变挤压到基座结构。基座上的所有安装孔位都做了沉头处理，锁紧螺丝安装后不会突出基座表面，避免突出的螺丝头剐蹭线缆或者干涉摄像机的云台转动。

　　在实际装机测试中，这款基座可以直接替换原厂底座，安装过程无需对摄像机本身做任何结构修改，也不需要额外制作转接件，安装完成后摄像机的云台转动范围不受任何影响，图传与供电线缆可以从中心通孔规整穿出，顺着舱内的走线槽布设到飞控舱，不会出现线缆缠绕云台的问题。由于整体体积缩小，基座在圆顶舱内的占地面积更小，舱内剩余的空间还可以额外布设小型图传发射机或者GPS模块，提升了舱内空间的利用率。对于树脂3D打印的自制场景来说，该结构没有复杂的悬空结构，打印时不需要添加大量支撑，后期处理难度低，普通的桌面级FDM或者光固化3D打印机都可以顺利制作，打印完成后只需要简单去除支撑、打磨孔位即可直接投入使用，非常适合航模爱好者与小型无人机集成商做快速改装使用。
