导管弯曲对位标记专用套筒工具

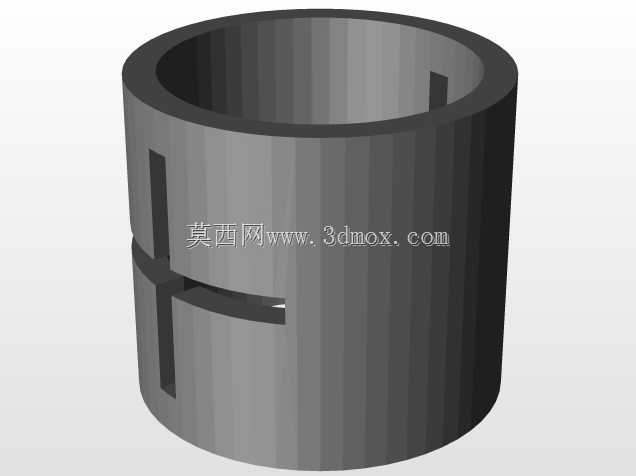

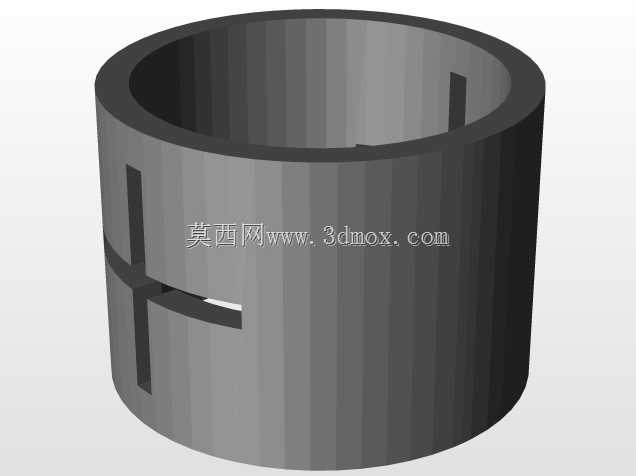

　　在现场管路敷设、预制导管弯制作业环节，很多一线装配人员都遇到过弯管对位偏差的问题——尤其是小口径薄壁导管，弯曲前如果没有在管壁两侧做好精准的对位参照，弯制后很容易出现管口角度偏斜、对接面错位的情况，后续要么反复校正浪费工时，要么直接因为弯折角度超差导致整根导管报废。这款套筒式标记工具，就是针对这类现场作业痛点开发的小型辅助工装，没有复杂的传动或调节结构，完全靠结构本身的精度来实现快速标记功能。从结构形态上看，它是一个开有轴向通槽和径向对位槽的空心圆柱套筒，内径尺寸匹配对应规格导管的外径，套入导管后可以沿轴向滑动到需要标记的弯曲起始位置，不需要额外的夹持固定，依靠套筒内壁和导管外壁的小间隙配合就能保持位置稳定，

　　不会在标记过程中出现周向转动。套筒壁上开设的两组对称轴向槽，刚好对应导管弯曲时的中性层两侧位置，标记笔可以直接顺着槽边在管壁划出直线标记，不需要反复测量周向角度；而径向开设的横向槽，则是用来标记弯曲起始点的位置，套到指定位置后顺着横槽划一圈，就能精准确定弯管机夹具的夹持边界，避免因为起始点偏移导致的弯曲段长度不符合图纸要求。设计的时候特意把槽宽控制在1.2mm，刚好适配日常作业用的记号笔笔尖宽度，划出来的标记线粗细均匀，不会因为槽太宽导致划线偏移，也不会因为槽太窄让笔尖卡滞。套筒的轴向长度设置为对应导管直径的1.5倍，既保证套在导管上有足够的支撑长度不会歪斜，又不会因为过长导致套入、取下的时候卡顿，边缘全部做了0.5mm的倒角处理，

　　没有尖锐毛刺，套入导管的时候不会刮伤导管表面的镀层或涂层，尤其适合通讯布线用的薄壁穿线导管、气路软质导管的弯前标记作业。实际使用的时候，不需要额外的测量工具，只要把套筒顺着导管端部套入，滑动到需要弯曲的位置，确认径向槽对准弯管起始刻度后，拿记号笔顺着两个轴向槽各划一条直线，再顺着径向槽划一圈对位线，取下套筒就可以直接上弯管设备作业，弯制过程中只要保证设备的对位标识和管壁上的两条轴向线对齐，弯出来的导管角度偏差可以控制在1°以内，对接的时候完全不需要额外修配角度。和传统的用直角尺、角度尺逐点测量标记的方式比，这个工具把周向对位、轴向定位两个步骤整合到一次套入动作里，单根导管的标记时间可以从原来的一分多钟压缩到十秒以内，

　　而且完全避免了人工测量带来的读数误差，哪怕是刚入行的新操作人员，也能快速做出精准的弯管标记，不会因为操作熟练度问题导致标记偏差。套筒本身采用硬质耐磨材质加工，长期和导管外壁摩擦也不会出现槽口变形、内径磨损变大的问题，内壁做了光滑处理，套入抽出的时候阻力很小，哪怕是表面有轻微氧化层的导管，也能顺畅滑动不会卡滞。针对不同外径的导管，可以对应更换不同内径规格的套筒，所有同系列套筒的槽位位置、槽宽尺寸都做了统一规范，不管是哪个规格的导管，标记出来的对位线位置逻辑完全一致，现场作业人员不需要重新适应工具的使用逻辑，拿到就能直接操作。在通讯机房布线、设备气路管路安装、小型液压管路预制这类需要大量现场弯管的作业场景里，这种小型辅助工具虽然结构简单，但是能大幅降低弯管的废品率，减少后续校正的工时，从细节上提升管路安装的整体效率和装配精度，避免因为管路角度不对导致的对接应力、接口漏气、线缆穿设卡顿这类后续隐患。
