带滚轮限位的桥式支撑安装基座结构

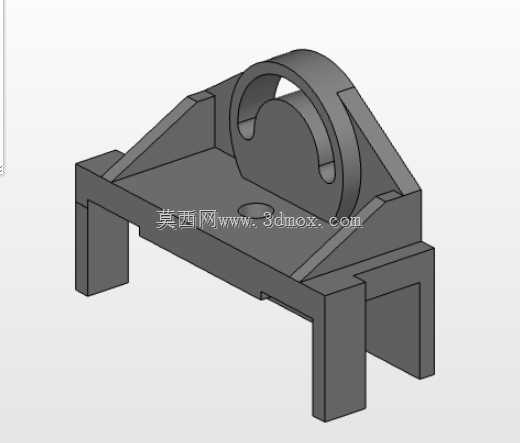

　　该支撑基座结构主要面向小型输送线、工装夹具定位以及轻型物料导向场景设计，日常应用中多作为滚轮类从动件的承载安装载体，在桌面型输送工位、小型工件导向滑道、实验室小型试验台架中都能适配使用。从结构功能来看，底部采用两侧带卡槽的桥式支腿设计，支腿的卡槽可直接卡入对应规格的型材安装边，无需额外加工复杂的安装孔位，现场装配时可快速完成定位，适配常见的工业铝型材安装基准，支腿的高度预留了足够的走线与避让空间，避免安装后基座底部与安装面之间出现干涉，也方便后期对基座下方的管线进行维护调整。上部的滚轮安装位采用双侧立板加圆弧限位槽的结构，立板与底部承载板之间设置了三角形加强筋，筋板的厚度与立板厚度保持一致，可有效承载滚轮传递的径向载荷，

　　避免长期受载后立板出现外张变形；圆弧限位槽的开口尺寸与滚轮轴径匹配，槽口处做了微小的倒角处理，装配时滚轮轴可直接从槽口滑入安装位，无需从端部穿轴，大幅缩减了装配与后期更换滚轮的耗时。承载板中心位置预留了一个圆形定位孔，该孔可用于安装定位销或者小型传感器，当基座作为工件到位检测的载体时，可直接在该孔位安装接近开关，无需额外在板面上钻孔加工，适配常见的M8、M10规格传感器的安装尺寸。从设计思路上，该结构优先考虑了装配便捷性与维护成本，所有的棱角位置都做了R2左右的圆角处理，避免加工与装配过程中出现锐边划伤的问题，整体结构没有复杂的曲面特征，采用常规的铣削、板材切割工艺即可完成加工，不需要特殊的工装夹具，小批量加工时成本可控。

　　外形尺寸方面，整体宽度适配40系列铝型材的安装间距，支腿的卡槽宽度与型材的槽宽匹配，安装后基座的上平面与安装基准面的高度差控制在合理范围内，不会出现滚轮安装后与输送面高度差过大的问题；上部立板的间距与常见的30mm直径轻型滚轮匹配，滚轮装入后两侧的间隙控制在0.2mm以内，既保证滚轮转动顺畅，又不会出现轴向窜动过大的问题。安装边界上，该基座的支腿外侧间距预留了足够的扳手操作空间，锁紧螺栓时不需要特殊的窄型扳手，普通的内六角扳手即可完成锁紧操作；基座的整体长度控制在120mm以内，在多组并排安装时，相邻基座之间不会出现干涉，可根据输送线的长度灵活调整安装数量。结构的壁厚设置兼顾了强度与轻量化需求，承载板厚度为5mm，

　　立板与支腿厚度为4mm，在承受5kg以内的径向载荷时不会出现明显的形变，可满足多数轻型工位的使用需求。另外，该结构的桥式设计也让整体重量更轻，单组基座的重量控制在200g以内，在需要频繁调整工位位置的场景中，单人即可完成拆装移位，不需要借助吊装设备。圆弧限位槽的深度经过核算，滚轮轴装入后，槽口的剩余高度可保证轴在受向上的冲击力时不会从槽内脱出，不需要额外加装轴端压盖也能满足常规工况的使用需求，如果是冲击载荷较大的场景，也可在立板上方预留的螺纹孔位加装压片，进一步提升连接可靠性。
