集成式可移动箱型泵站管路结构设计

　　这套箱式集成泵站的设计，最初是针对户外临时流体输送、小型工况点供液、应急作业场景的需求做的方案，区别于传统固定安装的泵站组，它把所有功能部件都整合在一个带滚轮和把手的封闭箱体内，转场的时候不需要拆解管路和泵体，两个人就能推着走，到了作业点接好进出管就能直接投用，省掉了现场搭焊管路、找正泵位的大量准备时间。

　　从结构布局来看，箱体采用薄钢板折弯拼焊的框架结构，侧面和顶面做了可翻开的检修门，门体上带嵌入式提手和锁扣，日常作业的时候关上门能挡住户外的扬尘、溅水，避免泵头和阀件被杂物卡滞，检修的时候把门翻开，所有管路接口、泵头接线端都完全露在操作空间里，不用拆整个箱体的封板就能做换密封、紧接头的维护工作。底部装的四个万向脚轮里，两个带刹车锁定，推到指定位置踩下刹车就能固定位置，不会因为管路带压振动出现滑移。

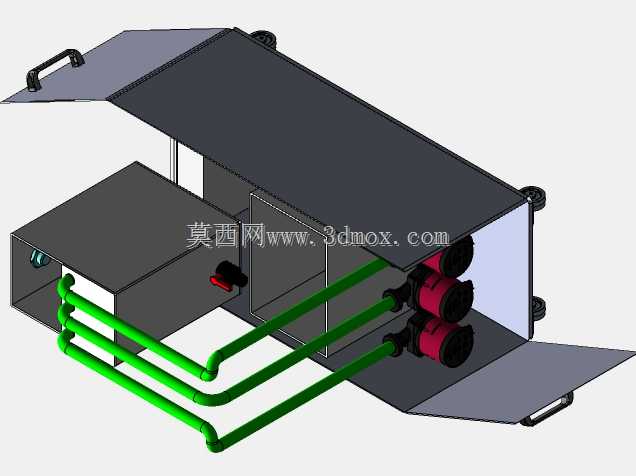

　　内部的泵组采用卧式并排安装的布局，两台泵头固定在箱体内部的安装基板上，基板和箱体框架之间加了橡胶减震垫，能抵消泵运转时候的振动传递，避免箱体共振产生噪音，也能防止长期振动把管路接头震松。进出水的管路全部做了等径弯管排布，三根平行的绿色管路是出水汇流管，弯角处全部采用标准90度弯头对接，管路沿着箱体侧壁走管，用管卡固定在箱体内壁的安装条上，既不占用中间的操作空间，也能避免管路悬空在泵运转的时候出现颤振。管路排布的时候特意留了足够的安装间隙，每根管子之间的间距能放下普通扳手，后期拆换某一根管子的时候不用拆相邻的其他管路，维护操作的可达性做了充分考虑。

　　设计的时候对安装边界做了明确的限定，箱体的整体外廓尺寸控制在小型手推设备的通行范围内，宽度不超过常规车间门、户外临时通道的最小通行宽度，高度也控制在成年人手扶推行的舒适高度，转场经过坡道、门槛的时候不会卡滞。泵头的安装位置特意往箱体端侧靠，进出水口都露在箱体端板的预留孔位上，外接管路的时候不用探到箱体内部拧接头，站在箱体外就能完成快插接头的对接。箱体内部预留了一小段空置的安装位，后期如果要加压力传感器、小型过滤器或者流量调节阀，不用改箱体结构就能直接装在预留位置，拓展性留了足够的余量。

　　从功能特性来说，这种集成结构的泵站，相比零散安装的泵组，管路的密封点全部在工厂预装阶段就做了试压验证，到现场不会出现因为现场安装不到位漏液的问题。封闭箱体也能对泵体、电气接线部分做基础防护，在小雨天气、多尘的作业环境里也能正常运行，不用额外搭防雨防尘的棚子。管路的走向全部做了圆弧过渡，没有直角死弯，流体在管内的阻力损失比现场随意弯折管路的方案小很多，同等泵功率下能保证更远的输送距离和更高的出口压力。

　　在建模过程中，所有的管路接口尺寸、泵头的安装孔位都按照实际选型的元件尺寸做了匹配，脚轮的安装位置、检修门的开合角度都做了干涉检查，确保门翻开的时候不会碰到旁边的泵头和管路，推移动的时候箱体底部的最低点比脚轮安装座高，过小型凸起的时候不会刮蹭箱底。内部的电气元件安装位和管路区域做了分隔，避免管路漏液的时候溅到接线端造成短路，分隔板是可拆的，检修电气部分的时候拆掉隔板就能操作。
