机加工用三爪自定心卡盘夹具结构

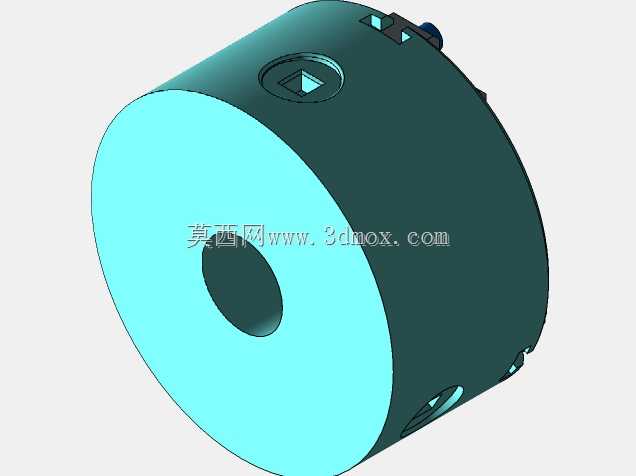

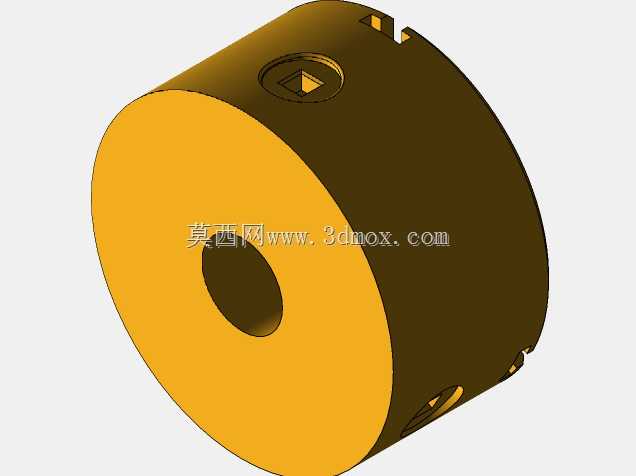

　　在普通车床、内外圆磨床、铣床以及分度头这类回转加工设备的日常生产场景里，卡盘是装夹工件最核心的功能部件，这套卡盘组件的设计完全围绕回转类零件的装夹需求展开，适配盘类、轴类等多种常见机加工工件的装夹工况。从实际使用场景来看，车间里加工短轴类零件时，卡盘直接夹持工件外圆即可传递主轴扭矩，带动工件完成回转切削；加工盘类零件时，可通过卡爪的内撑或外夹方式固定工件，保证装夹后工件的回转中心与机床主轴轴线重合，避免加工过程中出现偏心振刀的问题。这套卡盘的整体外形为短圆柱式主体结构，前端面为大直径圆形工作面，中心开设通孔，可适配长轴类工件的贯穿装夹需求，也能方便加工过程中冷却液、切屑的排出，避免卡盘内部积屑影响卡爪的滑动精度。

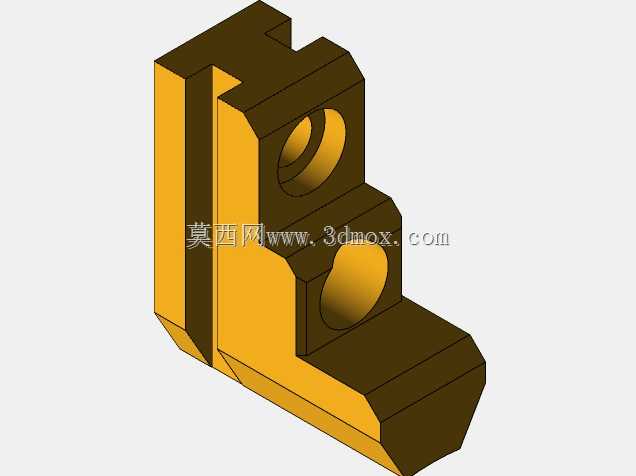

　　主体外圆柱面设置有多个扳手驱动位，对应内部的伞齿轮传动结构，使用时将卡盘扳手插入驱动方孔转动，即可带动盘丝转动，同步驱动三个均布的卡爪沿径向做同步开合运动，实现工件的快速定心与夹紧，这种自定心结构能大幅缩短工件装夹找正的时间，尤其适合批量零件的加工场景。设计过程中，卡盘主体的壁厚经过反复校核，既要保证夹持大直径工件时主体有足够的刚性，不会因夹紧力过大出现本体变形，也要控制整体重量，降低主轴的负载惯量，避免主轴高速回转时出现动平衡超差的问题。卡爪的滑动导轨面采用了梯形槽结构，相比矩形槽拥有更好的导向精度与承载能力，夹紧时能承受更大的切削扭矩，不会出现卡爪翘起、工件移位的情况；导轨面的配合间隙经过合理设计，既保证卡爪滑动顺畅无卡滞，

　　又不会因间隙过大导致装夹定心精度下降。卡盘的后端设置有与机床主轴连接的安装接口，可通过法兰盘或者直接螺纹连接的方式固定在主轴端面上，安装时需保证卡盘定位止口与主轴轴颈的配合公差，确保卡盘安装后的端面跳动、径向跳动满足加工精度要求，通常这类通用卡盘的安装止口公差控制在H7级别，能适配多数常规机床的主轴安装尺寸。在实际功能设计上，这套卡盘组件除了基础的三爪自定心装夹功能外，还可通过更换反爪的方式装夹更大直径的盘类工件，反爪安装后可从工件内孔进行撑紧装夹，适配不同尺寸范围的工件加工需求。卡盘内部的盘丝与伞齿轮采用了耐磨合金钢材质设计，经过淬火处理提升表面硬度，延长频繁装夹操作下的使用寿命，避免长期使用后齿面磨损导致卡爪同步精度下降。

　　日常使用中，卡盘的滑动面需要定期加注润滑脂，减少卡爪滑动的摩擦阻力，同时防止切屑进入导轨面造成卡滞，这套卡盘的外圆上预留的注油孔可直接连通内部传动副，方便日常维护保养时加注润滑剂，无需拆解卡盘即可完成润滑操作。针对不同的加工工况，卡盘的夹紧力可通过扳手的施加扭矩进行调整，粗加工时可施加更大的夹紧力，承受大切深切削带来的切削力冲击，精加工时适当降低夹紧力，避免薄壁工件被夹变形，这种可调的夹紧力特性让这套卡盘能适配从粗加工到精加工的全工序装夹需求。在安装边界上，这套卡盘的整体轴向尺寸经过优化，不会过多占用机床的Z轴行程，保证机床有足够的加工空间；外圆直径的设计适配对应规格机床的最大回转直径要求，不会出现卡盘旋转时与机床床身、护罩发生干涉的问题。从结构细节来看，卡盘上的卡爪均设置有可拆卸的软爪安装位，用户可根据加工工件的特殊外形自行车制软爪，实现异形工件的高精度装夹，软爪通过螺钉固定在基爪上，更换操作便捷，能快速切换不同工件的装夹方案。卡盘的前端面还设置有T型槽结构，可用于安装定位块、压板等辅助装夹附件，拓展卡盘的装夹范围，应对一些非对称、不规则零件的装夹需求。
