摩托车CBR600F4散热器结构三维数模

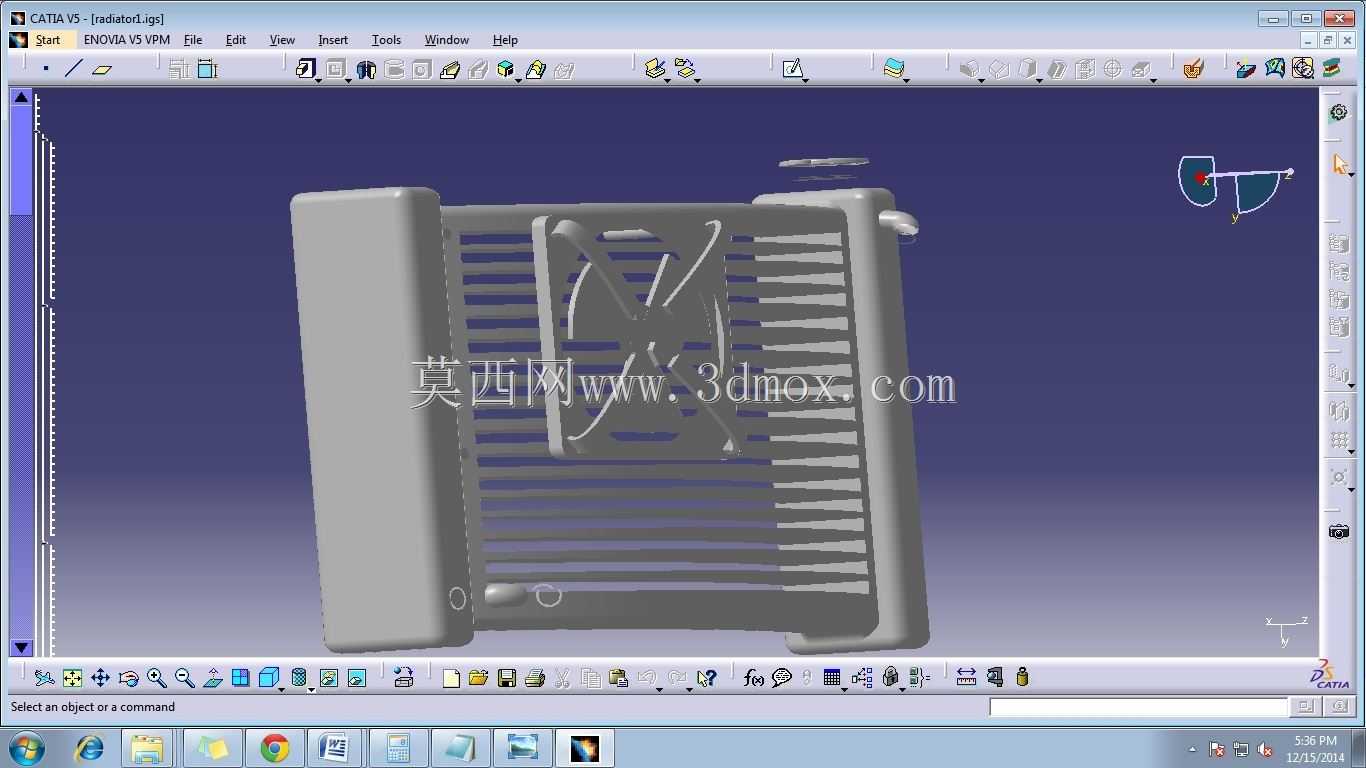

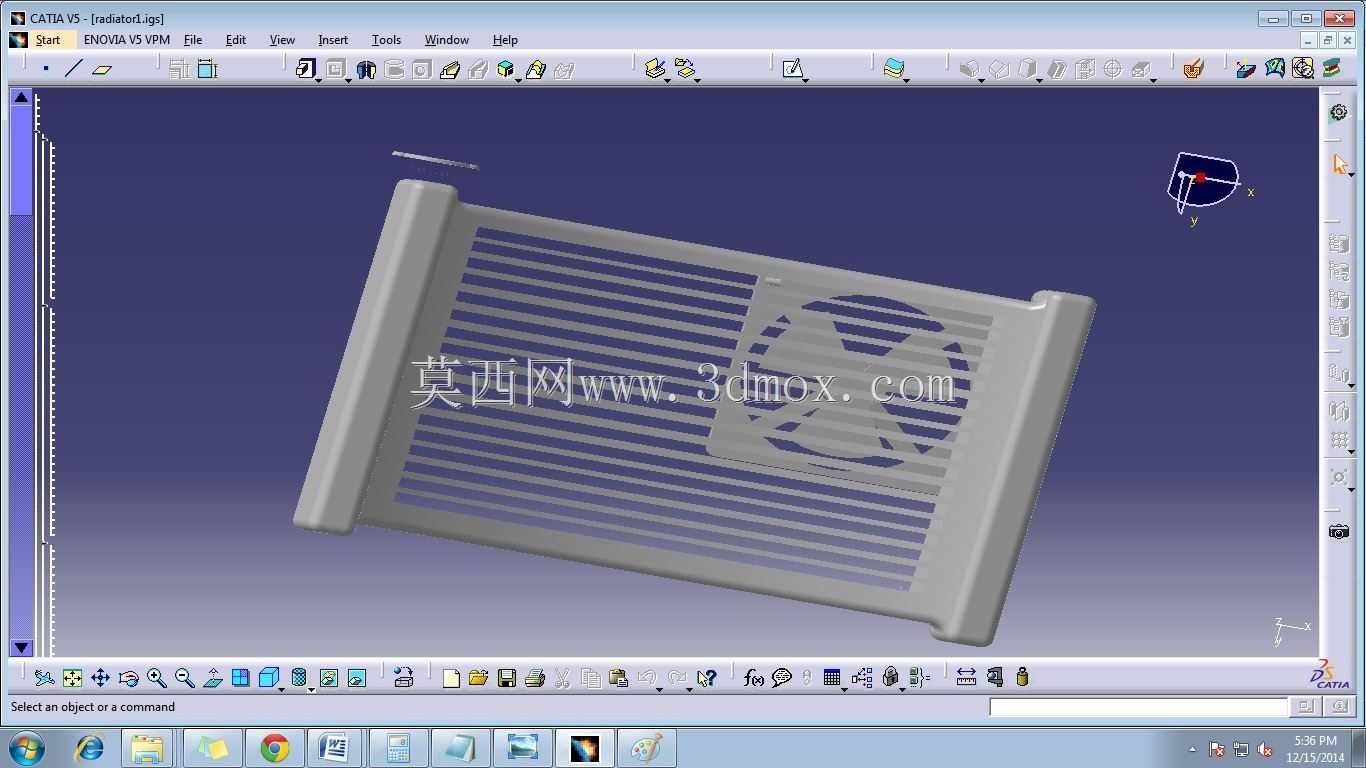

　　这款散热器是适配大排量运动摩托车的水冷系统核心换热部件，日常装车后主要承担发动机冷却液的热量散逸功能，在摩托车持续高转速运行、低速爬坡甚至赛道激烈驾驶的工况下，都要保证发动机缸体温度维持在合理工作区间，避免过热导致的动力衰减、密封件老化甚至机件拉伤问题。从结构设计来看，主体采用双侧带安装支耳的矩形框架结构，框架边缘做了圆弧过渡处理，既可以避免装车后与周边护板、线束发生锐边干涉，也能提升框架自身的抗振强度，毕竟摩托车行驶过程中会持续承受来自路面的颠簸振动、发动机运转的高频振动，框架边缘的应力集中位置如果做直角处理，长期使用很容易出现焊缝开裂或者安装脚断裂的问题。正面的格栅采用等距横向排布的通风格栅设计，格栅的肋条厚度、

　　间距都经过匹配计算，一方面要保证迎面气流可以顺畅穿过换热芯体，带走冷却液携带的热量，另一方面格栅肋条要形成足够的防护结构，避免行驶中飞溅的碎石、路面杂物直接撞击内部脆弱的换热翅片，造成翅片倒伏、流道堵塞影响散热效率。格栅右侧预留的圆形安装位是散热风扇的固定区域，这个位置的开孔尺寸、安装孔位坐标完全匹配对应车型的电子风扇规格，当车辆低速行驶迎面风量不足时，电子风扇启动后可以从该位置形成强制抽风气流，保证低车速下的散热能力满足需求。设计过程中首先要锁定的就是安装边界尺寸，两侧支耳的安装孔中心距、支耳的伸出长度、整体框架的厚度，都要和摩托车车架的安装位、周边的油箱下护板、前部整流罩的内轮廓完全匹配，

　　不能出现装车后和周边零件产生运动干涉的问题，比如前部整流罩安装后和散热器格栅的间隙要控制在合理范围，既不能间隙过大导致气流从侧边流失降低散热效率，也不能间隙过小在车辆振动时发生摩擦异响甚至磨穿护板。换热区域的有效迎风面积是设计时的核心参数，要匹配这款600cc排量四缸发动机的热负荷需求，计算不同工况下的发热量、迎面风速、换热效率，反推需要的芯体厚度、格栅通流面积，保证在夏季高温环境下全负荷运行时，冷却液的进出水温差维持在设计区间内。框架两侧的竖向加强边做了等壁厚设计，既可以作为整个散热器的承载结构，也能作为侧边的密封结构，引导气流全部穿过换热芯体，避免从侧边旁通流失。安装支耳的位置设计了衬套安装空间，装车时可以搭配橡胶减震衬套使用，

　　过滤掉车架传递过来的高频振动，避免散热器芯体长期受振出现焊缝渗漏的问题。格栅的每一条横向肋条都做了微小的倾角设计，和车辆行驶时的迎面气流方向形成合适的夹角，既可以降低气流通过时的风阻，也能减少高速行驶时的气流啸叫噪音，提升骑行的舒适性。在结构细节上，圆形风扇安装位的周边做了局部加强筋，因为风扇运转时会产生持续的振动，局部加强可以避免该位置长期受振出现开裂，同时安装位的平面度有严格要求，保证风扇安装后密封良好，不会出现气流泄漏影响抽风效率。整个散热器的进出水口位置虽然在当前展示视角不可见，但设计时会匹配对应车型的水管走向，预留合适的安装角度，方便水管装配，同时避免水管和周边的车架、线束发生干涉。对于结构设计从业者来说，这类摩托车散热器的设计核心是在有限的安装空间内，平衡散热效率、结构强度、防护性能、振动耐受性多个维度的需求，不能单纯追求最大散热面积而忽略了安装空间限制和防护需求，也不能为了提升结构强度过度增加壁厚导致整体重量超标，毕竟运动摩托车对簧下质量、前部载荷的控制非常严格，过重的散热器会影响车辆的转向灵活性。建模过程中需要重点关注安装孔位的坐标精度、各个配合面的平面度要求、格栅肋条的均匀排布，同时要预留好公差空间，考虑塑料件或者金属冲压件的成型工艺特性，避免出现无法加工的结构特征。
