多层商业办公综合体建筑BIM结构设计

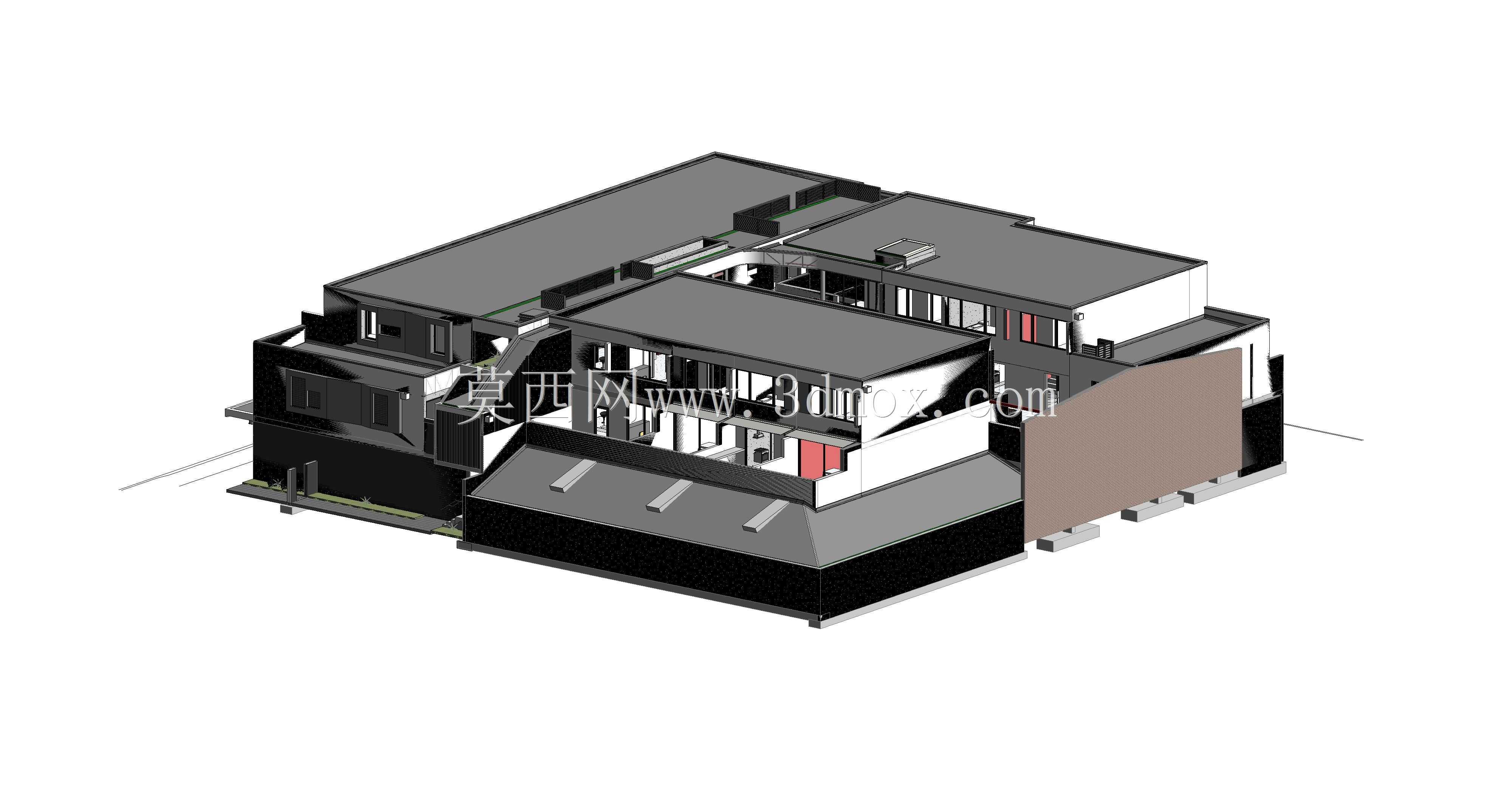

　　该建筑模型对应城市核心区的商业办公复合业态项目，整体采用B+G+2层的竖向布局，总建筑面积覆盖30000平方英尺的用地范围，地下层规划为设备机房与停车区域，地面层设置临街商业铺面与主入口大堂，上部两层为开放式办公空间，可满足中小微企业办公、临街商业经营、配套服务落地的多元场景需求，适配城市商圈更新、存量用地复合开发的实际建设场景。从建模逻辑来看，项目采用全专业协同的BIM设计思路，建筑专业先完成轴网定位与竖向标高体系搭建，按照商业铺面4.2米、办公空间3.9米的层高要求划分竖向楼层，外墙采用黑白灰三色的模块化饰面体系，局部搭配红色装饰构件强化建筑视觉识别性，屋面设置设备基础与检修通道，预留空调外机、排风竖井的安装位置，

　　同时兼顾屋面排水坡度与防水构造的建模表达。MEP系统建模阶段，严格遵循建筑功能分区排布管线，商业区域预留大流量给排水、强电桥架与消防喷淋管线，办公区域按照网格布局布置送风管道、网络布线桥架与应急照明线路，所有管线在穿越结构梁、剪力墙的位置提前预留套管，避免后期施工阶段的开洞破坏。建模过程中同步完成全专业碰撞检测，重点排查结构梁柱与通风管道、给排水管线与电气桥架、消防管线与装饰吊顶的交叉冲突点，调整管线走向与标高，确保所有专业模型无硬碰撞、无软碰撞间隙不足的问题，可直接导出施工图纸指导现场作业。从安装边界来看，建筑整体退界满足城市规划要求，临街面预留人行通道与消防扑救场地，地下层出入口设置在建筑侧方，避免与人流主入口交叉，

　　建筑周边预留管线接驳接口，可直接对接市政给水、排水、供电、通讯管网，屋面设备区设置隔音围挡，降低设备运行噪音对周边区域的影响。模型的结构体系采用钢筋混凝土框架结构，柱网按照8.4米的标准跨度布置，兼顾商业铺面的灵活分隔与办公空间的开放式布局需求，楼板厚度根据不同区域的荷载要求设置，商业区域考虑人流密集与重型货架荷载采用150mm厚楼板，办公区域采用120mm厚楼板，地下层考虑人防与设备荷载采用200mm厚防水楼板。外墙构造层次从外到内依次为装饰面层、保温层、结构墙体与内饰面层，外窗采用断桥铝中空玻璃，满足节能保温与隔音要求，入口处设置无障碍坡道与旋转门，兼顾通行效率与无障碍设计规范。在MEP系统的细节处理上，地下层设备机房内的水泵、

　　配电柜、空调机组均按照实际尺寸建模，预留设备检修与更换的操作空间，管线排布采用综合支吊架，减少支吊架的重复设置，降低施工成本；办公区域的空调风口采用散流器布置，配合回风柱形成均匀的气流组织，消防喷淋头按照规范间距布置，确保无消防覆盖盲区；商业区域的给排水点位预留充足，可适配餐饮、零售、服务等不同业态的改装需求，无需大范围调整主管线。该模型可用于建筑方案阶段的可视化汇报、施工阶段的管线综合排布指导、运维阶段的设备台账管理，全专业整合的建模方式能够有效减少设计变更，缩短项目建设周期，降低施工阶段的返工成本，对于同类型的中小型商业办公复合建筑设计具有较高的参考价值，可直接复用轴网布置、柱网跨度、管线排布逻辑等设计参数，根据实际用地尺寸与业态需求调整局部细节即可快速完成同类项目的建模工作。
