带卷边握柄的烛台式支撑构件三维设计

　　做日用五金结构设计快十二年，经手的立式支撑类构件少说也有上百套，这次的带卷边握柄烛台式支座，是前阵子给文创家居产品线做的适配款，当时甲方提的需求很明确，要兼顾桌面放置稳定性、手持移动便利性，还要适配常规直径的柱状承托物，不能做的太笨重，也不能为了造型牺牲结构强度。

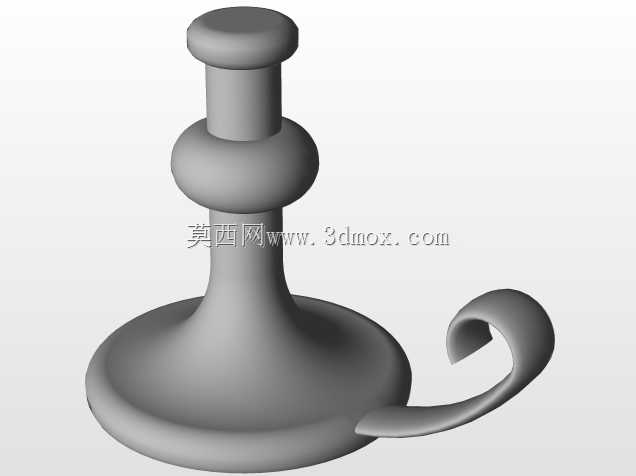

　　先从安装边界和尺寸逻辑说起，整个构件的底座采用宽边圆盘设计，底座直径控制在85mm，这个尺寸是反复核对过的，放在常规木质、玻璃桌面时，即使承托物重心有小幅偏移，底座边缘的支撑反力也能覆盖倾覆力矩，不会出现侧翻问题；底座厚度做了6mm的渐变处理，中心位置和立柱衔接处加厚到12mm，避免立柱受侧向力时衔接处出现应力集中，边缘做了R3的圆角倒边，既不会划伤桌面，也能避免加工时的锐边割手。立柱部分做了两段式结构，下段是从底座向上收窄的锥台结构，锥度控制在1:8，这个锥度既能保证立柱的抗弯强度，也能让视觉上更显轻盈，不会像直立柱那样显得呆板；中段做了一个鼓形的过渡凸台，凸台最大直径42mm，这个凸台不是单纯的装饰结构，一方面是作为手持移动时的受力限位，手指搭在凸台下方时，能自然形成握持的受力点，另一方面也能强化立柱的抗扭性能，当握柄受侧向力时，凸台能分散一部分传递到立柱根部的扭矩。立柱顶端是直径28mm、厚度10mm的圆柱承托台，承托台顶面做了内凹0.5mm的浅槽，用来放置配套的防滑胶垫，承托柱状物件时不会出现打滑移位的问题。

　　侧面的卷边握柄是整个设计里调整次数最多的部分，最开始做的是直柄结构，试装的时候发现手持移动时，手腕的扭转角度太大，长时间握持会有明显的酸胀感，后来改成了现在的卷边弧形结构，握柄从底座侧上方15mm位置延伸出来，整体做了120度的弧形弯曲，末端做了向内收的卷边结构，卷边的曲率半径控制在8mm，刚好贴合指腹的弧度，握持时的受力面积比直柄大了近40%，移动整个构件时不需要刻意攥紧，靠指腹的摩擦力就能稳定持握。握柄和底座的衔接处做了20mm长的过渡圆角，避免衔接位置出现应力集中，做跌落测试的时候，从1.2米高度以握柄先着地的姿态跌落，衔接位置没有出现开裂或者变形，完全满足日用五金的抗冲击要求。

　　从实际应用场景来看，这个构件的适配范围比最初预想的要广，最开始是作为复古烛台的支撑底座设计，后来打样出来之后，发现也可以作为桌面小型摆件的支撑座、手持美甲光疗灯的立式支座，甚至可以改装成桌面话筒的简易支架，只要顶端承托台的尺寸适配，很多需要立式放置、偶尔需要移动的小型物件都能使用。设计的时候特意没有做多余的装饰纹路，整个构件的外表面都是光滑的曲面结构，一方面是方便后续做表面处理，不管是电镀、喷塑还是做复古做旧的漆面，光滑曲面的良率比带复杂纹路的结构高很多，另一方面也方便日常清洁，没有容易积灰的死角，用抹布一擦就能清理干净。

　　建模的时候特意把所有的衔接圆角都做了参数化关联，后续如果需要调整整体尺寸，比如把底座做大适配更重的承托物，或者把立柱加高做更高的支撑款，只需要修改对应的参数就能自动生成新的结构，不需要重新绘制曲面，能节省不少改模的时间。壁厚控制上，整个构件采用等壁厚设计，壁厚统一为2.5mm，如果采用锌合金压铸工艺生产，这个壁厚刚好能满足充型要求，不会出现冷隔或者缩孔的问题，如果采用3D打印打样，这个壁厚也能保证打印时的结构强度，不会出现打印过程中变形的问题。

　　当时做受力仿真的时候，给顶端承托台施加了5kg的竖直向下压力，整个构件的最大应力出现在立柱和底座的衔接位置，应力值只有12MPa，远低于锌合金的屈服强度，安全系数超过了20，即使后续使用时承托物重量超出设计值，也不会出现结构断裂的问题。侧向受力测试时，给握柄末端施加10N的侧向力，整个构件的最大变形量只有0.2mm，完全不会影响正常使用。底座的底面特意做了三个均匀分布的浅凹槽，用来粘贴防滑硅胶垫，硅胶垫厚度1mm，粘贴之后整个构件放在光滑的玻璃桌面上，推动时的摩擦力足够，不会轻易滑动，同时硅胶垫也能避免底座和桌面硬接触，刮花桌面的漆面。
