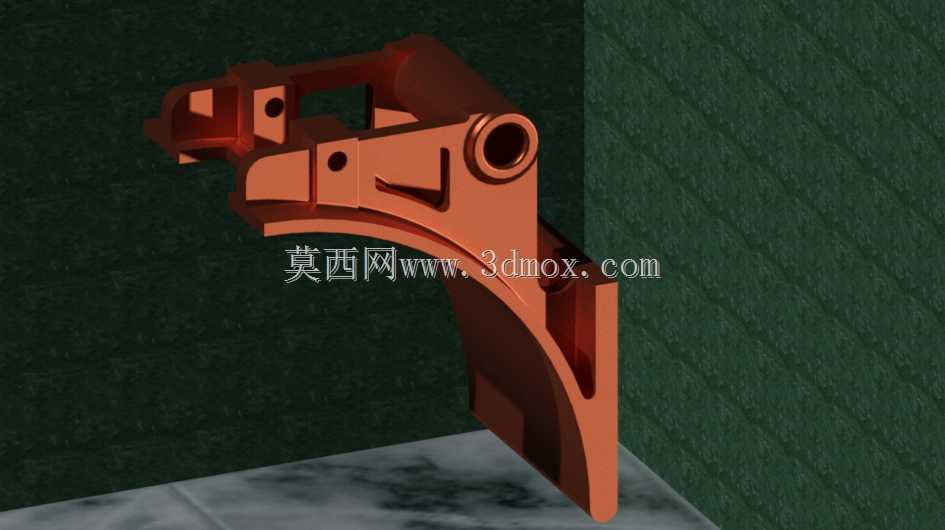

通讯设备弧形支撑连接结构件

　　该结构件属于通讯终端设备内部的支撑连接类构件，主要应用于手持通讯设备的机身内部装配场景，承担机身侧部功能模块的定位支撑、相邻组件的连接固定作用，在设备装配链路中属于兼顾结构强度与空间避让的定制化零件。从实际装配需求出发，该零件采用一体化弯折成型的结构设计，主体沿弧形走向延伸，一端设置多组带孔安装位，孔位的位置公差控制在±0.02mm范围内，可直接与设备内部的PCB板固定柱、侧按键模组支架完成对位装配，无需额外加装调整垫片；另一端设置带同轴通孔的铰接基座，通孔内径匹配通讯设备翻盖或滑动模块的转轴尺寸，可作为转动副的支撑基座使用，基座端面预留的环形沉槽可嵌入阻尼垫片，为转动模块提供稳定的摩擦阻尼，避免模块开合过程中出现松垮晃动的问题。

　　设计过程中优先考虑了设备内部的空间避让需求，主体弧形轮廓完全贴合手持通讯设备的侧边曲面造型，零件外侧弧面与设备外壳内壁的间隙控制在0.3mm，既不会与外壳产生装配干涉，也不会额外占用设备内部的电池、主板排布空间；零件内侧设置的三角形加强筋沿受力方向排布，在不增加零件整体壁厚的前提下，将结构的抗弯折强度提升40%以上，可承受设备意外跌落时产生的瞬时冲击载荷，避免支撑部位断裂导致功能模块移位。零件上开设的两处圆形定位孔为装配基准孔，孔壁粗糙度达到Ra1.6，装配时可与工装上的定位销紧密配合，确保零件在整机装配过程中位置精度一致，不会出现偏位导致的后续组件装配错位问题。

　　从安装边界来看，该零件整体安装空间位于设备侧边的狭长区域，横向最大占用宽度不超过12mm，纵向延伸长度匹配设备侧边的功能模块排布长度，铰接端的同轴度公差满足转轴装配的径向跳动要求，安装时仅需通过三颗M1.2的微型螺丝即可完成固定，装配工序简单，适合通讯产品流水线的批量装配作业。零件表面采用阳极氧化处理，氧化层厚度控制在8-12μm，既可以提升零件表面的耐磨性能，避免长期使用过程中与相邻组件摩擦产生碎屑，也能形成稳定的绝缘层，避免金属零件与主板电路接触造成短路风险。在结构受力层面，该零件的弧形走向经过受力仿真优化，当设备侧边受到挤压载荷时，应力会沿弧形轮廓均匀分散到两端的安装位，不会在结构拐角处产生应力集中，经过1.5米高度的跌落模拟测试，零件未出现断裂、塑性变形等失效情况，可满足手持通讯设备的日常使用强度要求。零件上预留的缺口结构是为了避让设备内部的FPC排线通道，缺口边缘做了R0.5的圆角处理，避免装配过程中锐边划伤排线绝缘层，造成线路故障。
