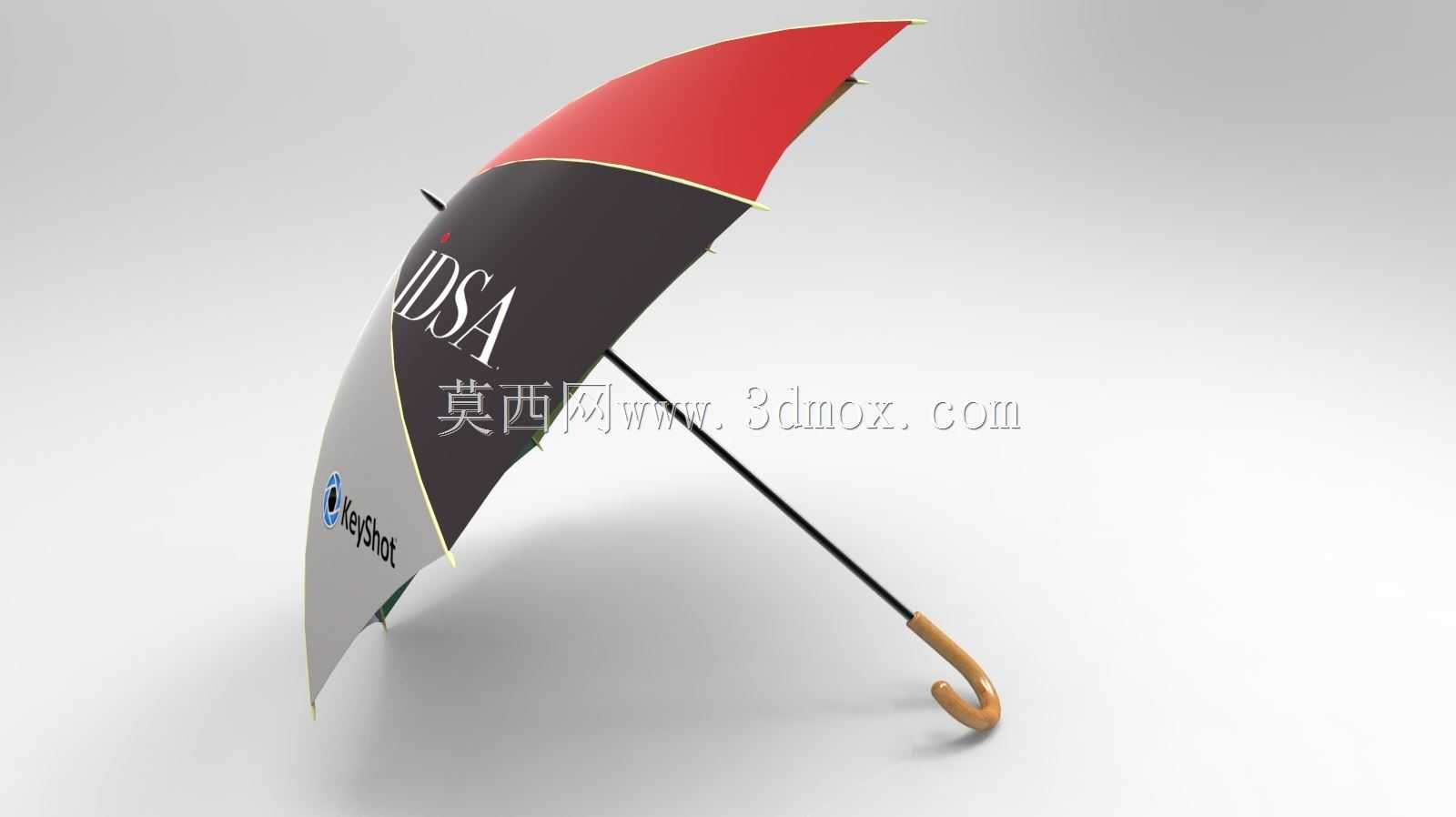

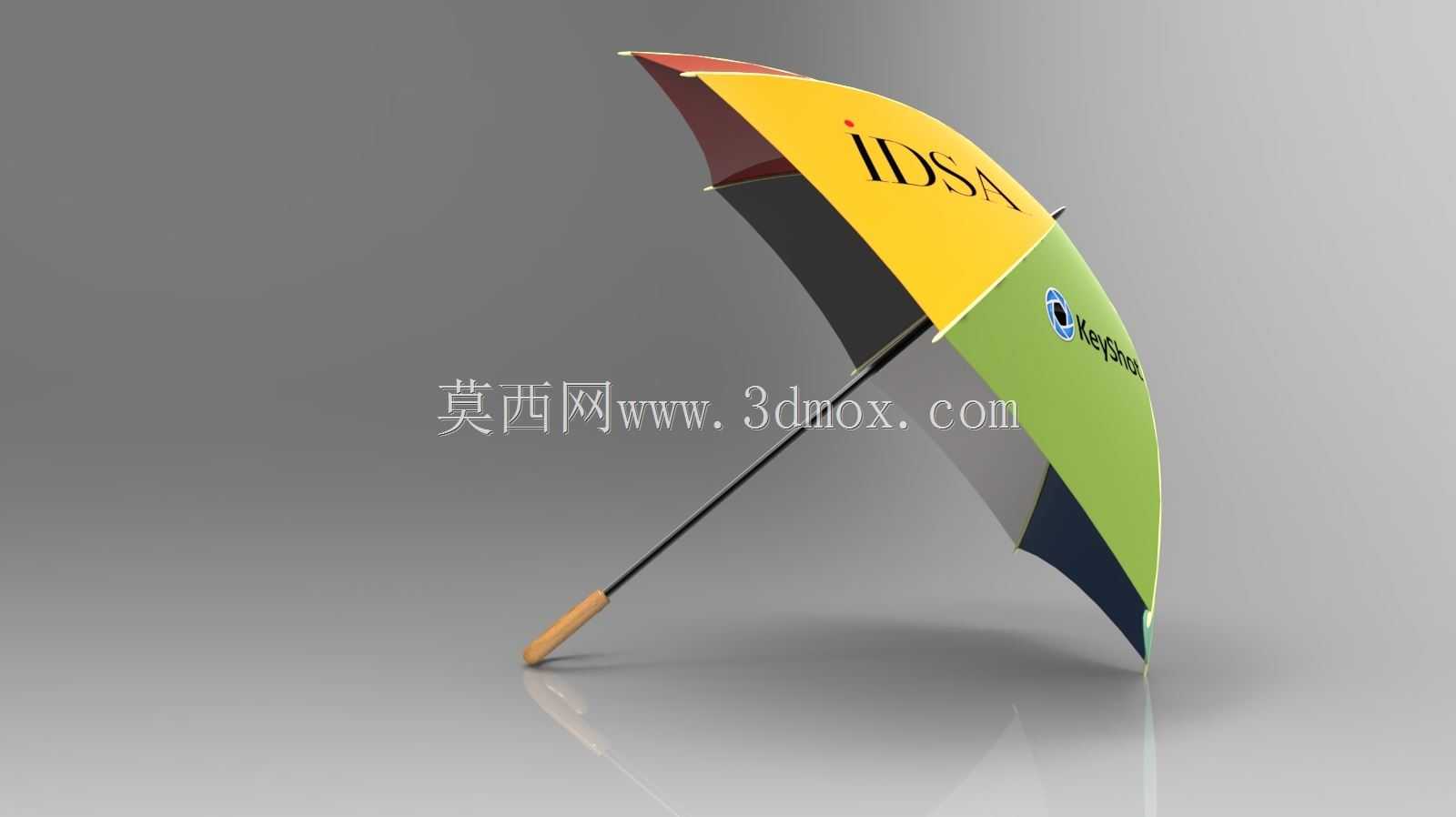

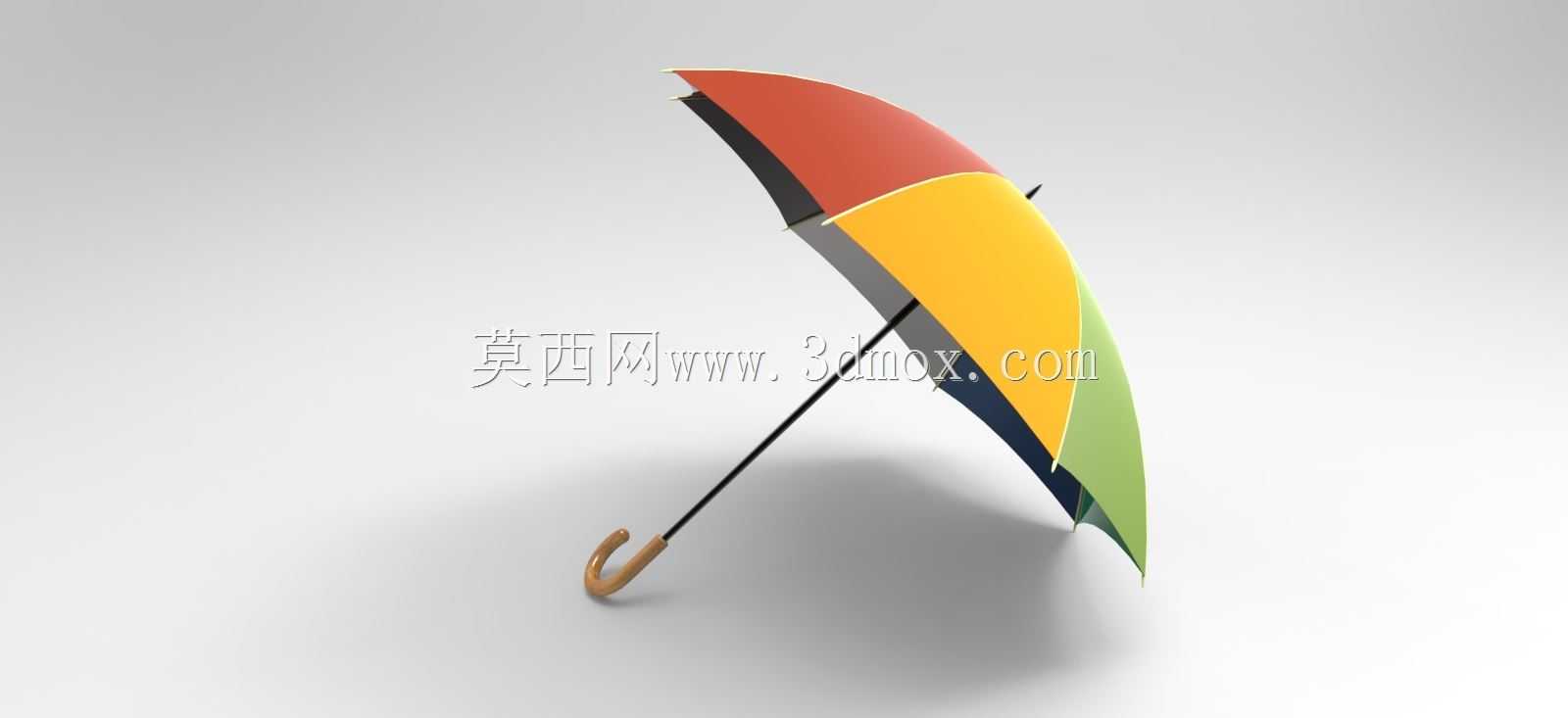

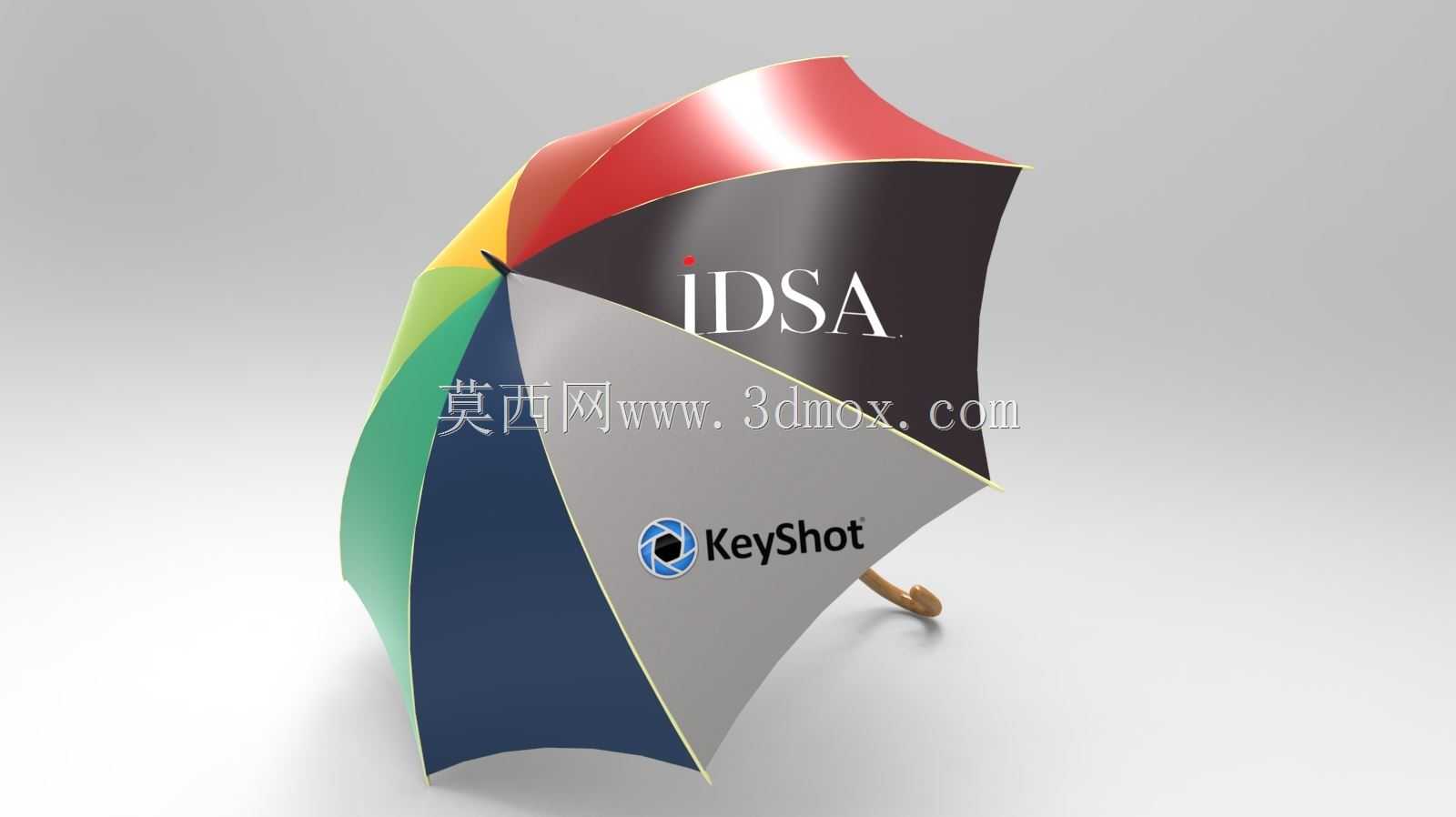

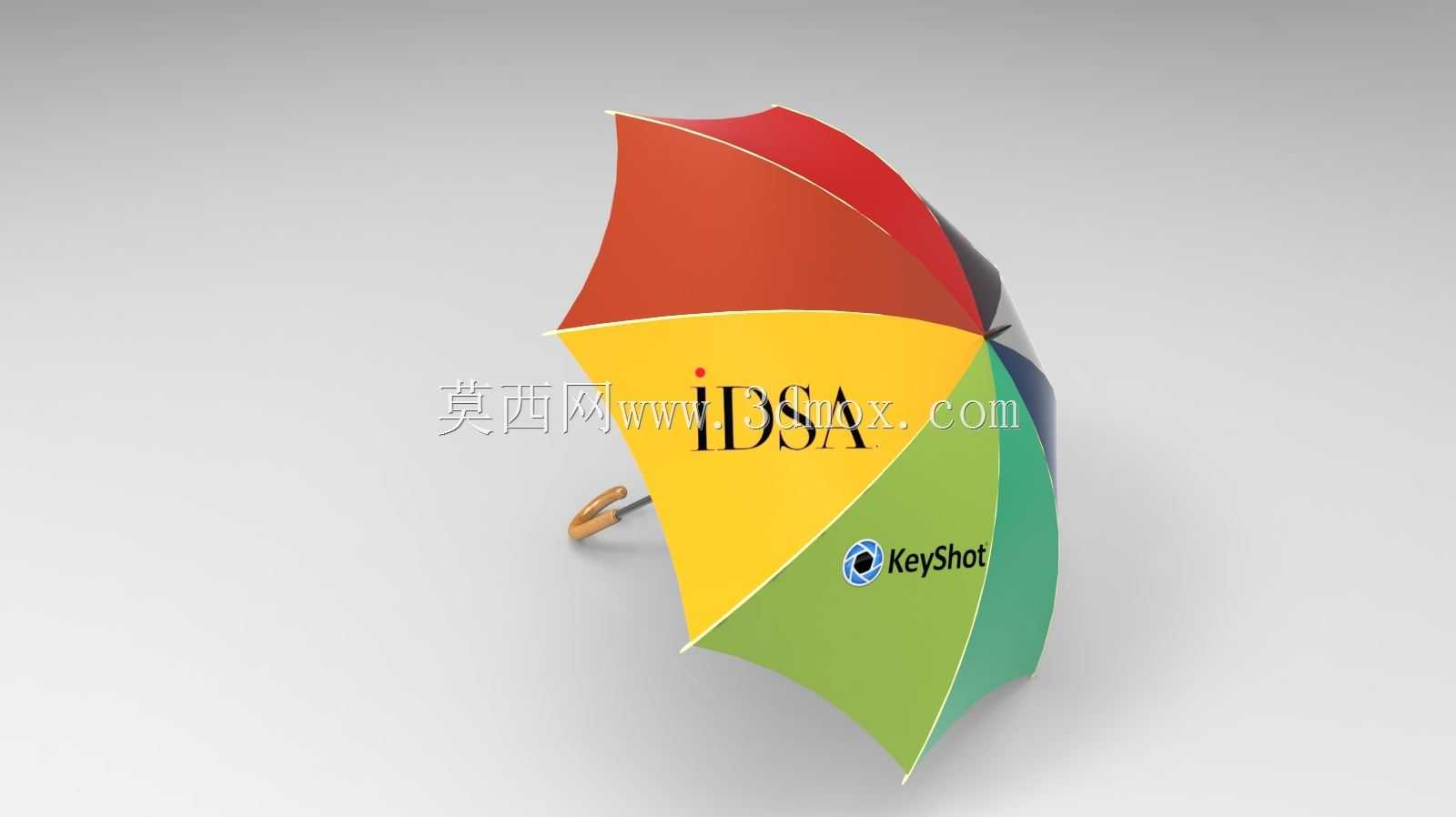

多色拼接IDSA主题创意伞具结构设计

　　这款创意伞具的三维结构设计，首先从日常使用的实际痛点出发做了针对性优化，区别于常规伞具的单调配色方案，采用多块三角伞面拼接的结构形式，每一块伞面选用不同的高饱和度色彩，既提升了雨天户外使用时的视觉辨识度，降低低能见度天气下的出行安全隐患，也通过色彩分区的结构设计，让伞面的受力传递路径更清晰，方便后续做结构强度的仿真校核。从功能特性来看，伞具的核心功能是为使用者提供遮雨、遮阳的遮蔽空间，这款设计在伞面的曲面弧度上做了微调，相比常规同规格伞具，伞面边缘的下倾角度增加了3度左右，能够有效减少雨水顺着伞面边缘滴落时打湿使用者肩部的概率，同时伞面的拼接缝处采用隐藏式压合结构的预留设计，在三维建模阶段就对拼接位置的重叠量做了精准控制，避免后续实物生产时出现拼接缝渗水的问题。

　　在设计思路的落地过程中，首先确定的是伞骨的排布逻辑，常规8骨伞具的伞骨支撑点均匀分布在伞面的拼接缝位置，这款设计因为采用了多色分区的伞面结构，特意将伞骨的支撑节点对应到每一块彩色伞面的几何中心位置，这样既可以让每一块伞面的张紧度保持一致，避免出现局部伞面松弛兜水的情况，也能让伞面的色彩分区在撑开状态下保持规整的几何形态，不会因为伞骨的拉扯出现色彩区块变形的问题。伞柄部分采用了符合人体工学的弯柄结构，在三维建模阶段对握持区域的曲面做了多次曲率调整，握持位置的截面采用椭圆形态，长轴方向贴合手掌的自然弯曲弧度，减少长时间握持时的手部疲劳感，同时伞柄与伞杆的连接位置做了加强筋的隐藏式设计，在不破坏外观整体性的前提下，提升连接位置的抗扭强度，应对大风天气下伞面受到的侧向冲击力。

　　从安装边界与外形尺寸来看，这款伞具撑开后的有效遮蔽直径控制在95厘米左右，能够满足单人出行的遮蔽需求，收纳后的长度控制在28厘米以内，可以轻松放入日常通勤的背包侧袋，不会占用过多的收纳空间。伞杆采用分段式伸缩结构，在三维建模阶段对每一段伸缩管的配合间隙做了公差预留，配合间隙控制在0.1毫米到0.15毫米之间，既保证伸缩过程的顺畅度，也避免使用过程中出现伞杆晃动的问题。伞面的材质预留了适配高密度碰击布的安装位，伞骨的安装槽尺寸对应常规6毫米直径的玻纤伞骨，不需要开模定制特殊规格的伞骨配件，能够直接沿用现有成熟的伞具供应链配件，降低后续量产的成本与落地难度。

　　在结构细节的处理上，伞顶的固定帽做了圆弧过渡处理，避免尖锐凸起在使用过程中造成误碰划伤，伞巢的滑动位置预留了足够的行程空间，开伞与收伞的卡位结构采用常规的弹性卡扣设计，卡扣的按压面做了增大处理，戴手套操作时也能顺利完成收伞动作。伞面的IDSA标识与渲染标识位置做了下沉式的印刷位预留，标识区域的伞面保持平整，不会因为印刷层的叠加出现局部凹凸，影响伞面的整体排水性能。针对户外使用的抗风需求，在伞骨与伞面的连接位置，建模时预留了双线缝合的固定位，每一个连接点的拉力承载能力不低于15牛，能够抵御六级以下风力的冲击，不会出现伞面外翻的情况。另外，伞尾的珠尾结构采用圆润的球形设计，既能够固定伞面的边缘，也避免收伞状态下珠尾剐蹭衣物或者其他随身物品。整个建模过程中，所有的配合位置都遵循现有伞具的装配工艺逻辑，没有设计无法落地的特殊结构，所有的曲面都做了曲率连续检查，避免后续渲染或者开模过程中出现曲面破面的问题，能够直接对接后续的结构仿真、渲染出图以及实物打样环节。
