多缸发动机配套高精度曲柄轴结构设计

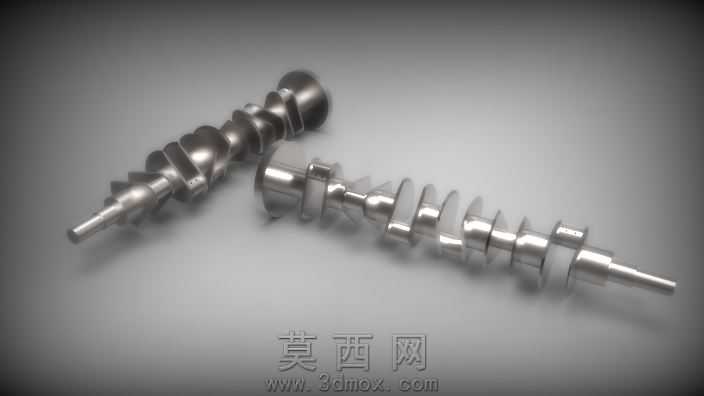

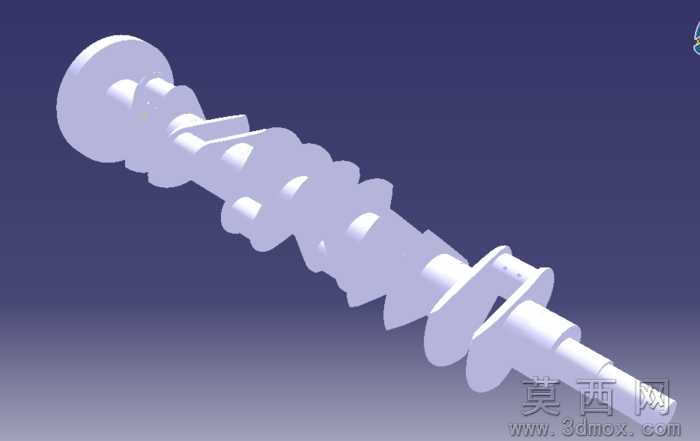

本曲柄轴三维模型采用参数化建模思路完成整体构建，建模过程中严格遵循内燃机曲柄连杆机构的运动学设计规范，首先以主轴颈的公共回转轴线为全局设计基准，依次完成各段主轴颈、连杆轴颈、曲柄臂、平衡配重块、前后端输出轴段的特征搭建。建模阶段优先使用回转类基础特征完成各轴段的主体轮廓，针对曲柄臂与轴颈的过渡圆角区域，采用可变半径倒圆角特征进行精细化处理，避免应力集中隐患，平衡配重块的轮廓则根据曲柄连杆机构的往复惯性力、旋转惯性力平衡计算结果进行轮廓拟合，确保配重质心位置与设计计算值偏差控制在合理范围内。模型的各轴段同轴度、连杆轴颈与主轴颈的中心距、曲柄夹角均严格按照内燃机动力输出的设计公差要求进行参数约束，各段轴颈的表面粗糙度、配合公差带在建模阶段通过参数备注进行标注预留，可直接对接后续的工程图生成与加工工艺编制流程。渲染阶段采用哑光金属材质模拟锻钢曲轴的真实表面质感，通过环境光与定向光源的组合打光，清晰呈现各轴段的阶梯轮廓、曲柄臂的曲面形态以及平衡块的配重结构，模型视角选取斜向等轴测视角，可完整展示曲柄轴从前端动力输出端到后端飞轮连接端的整体结构布局，清晰呈现多缸曲轴的曲柄排布规律。设计过程中充分考虑曲柄轴的实际装配需求，预留了润滑油道的布设空间、前端正时齿轮与皮带轮的安装轴段、后端飞轮与油封的配合轴段结构，各配合轴段的直径、长度参数均匹配通用内燃机的装配尺寸规范，既保证了曲柄轴的结构强度，也兼顾了动力传递过程中的动平衡性能，可用于内燃机动力系统的结构展示、运动仿真分析以及装配干涉校验等场景，为动力系统的整体设计优化提供精准的三维模型支撑。
