特纳立方体嵌套镂空几何摆件结构

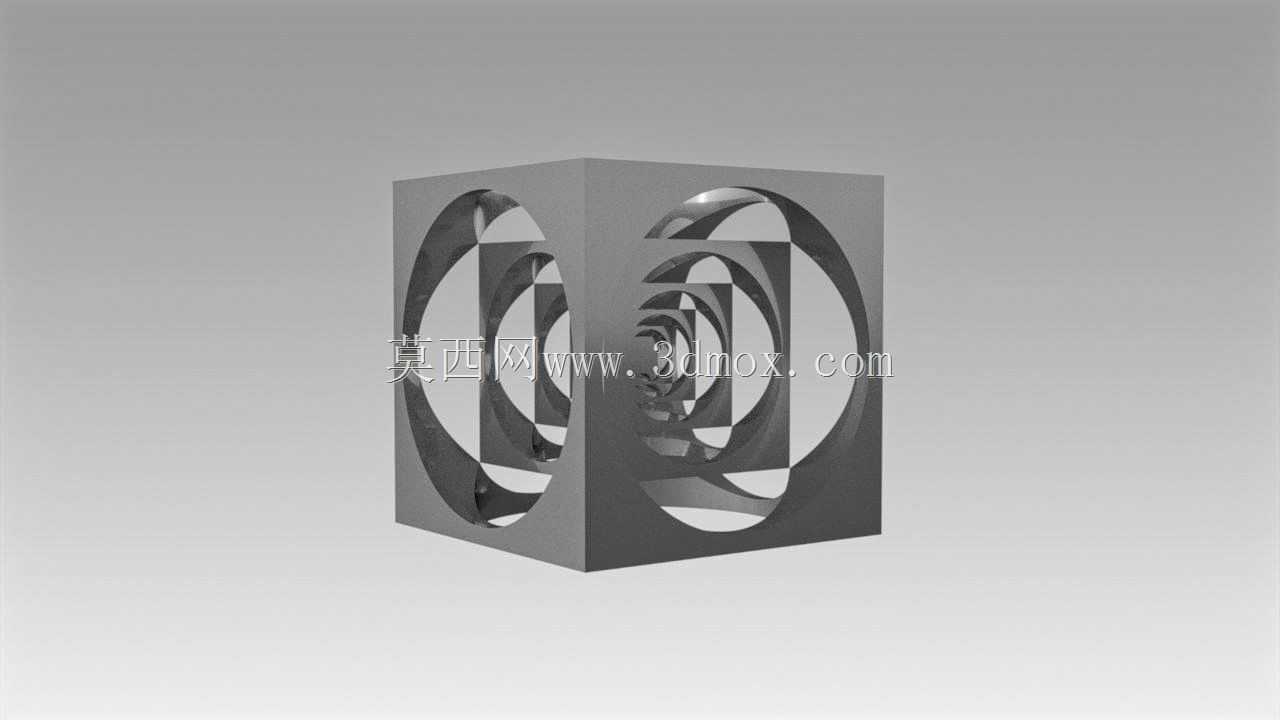

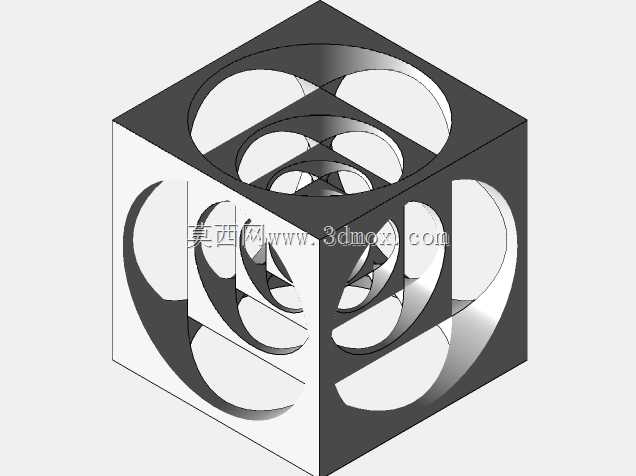

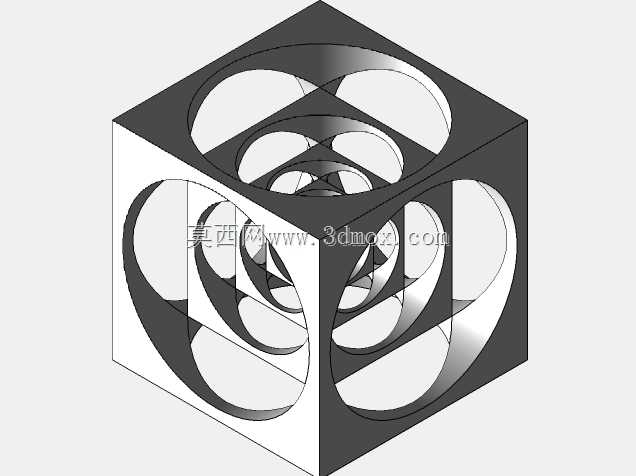

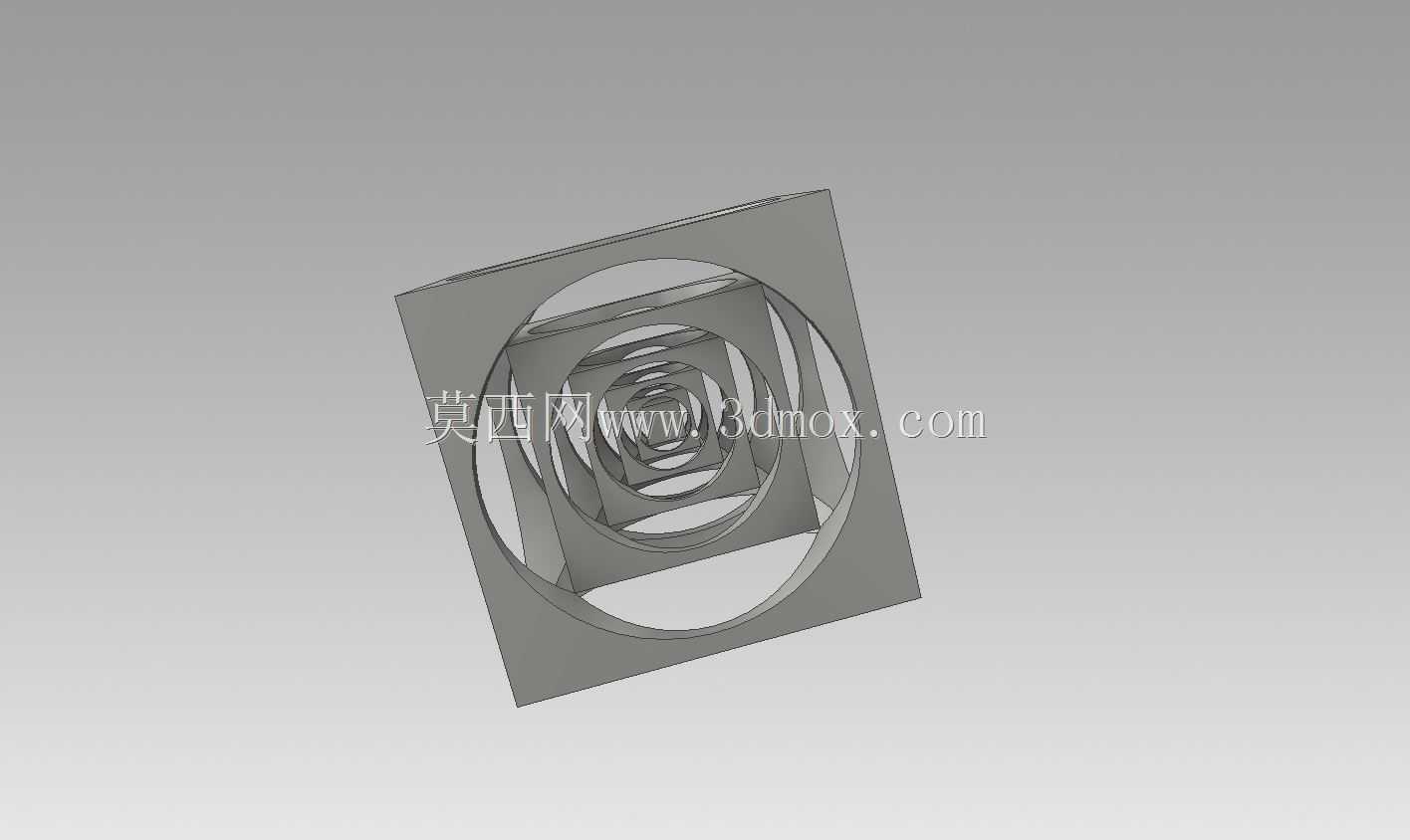

　　特纳立方体是车削加工领域极具代表性的趣味结构件，常被用作数控车床操作实训、多工序装夹演示、空间几何加工能力验证的典型载体，也可作为机械创意摆件、工艺展示件放置在实训车间、设备展厅或机械主题展示空间中。该结构以实心立方坯料为加工起点，通过多次翻面装夹、同轴找正与分层切削，在实体内部形成多层互不脱离、可相对活动的嵌套方形框架，每一层框架的外轮廓都被外层立方体完整约束，无法从内部取出，整体呈现出层层向内递进的透视视觉效果。

　　从实际加工逻辑来看，该工件的核心设计思路是利用立方体六个面的中心同轴定位关系，在每一次装夹中以当前朝外的面为基准，铣削或车削出环形贯通窗口，并预留内层立方体的连接边框。加工时首先对坯料六个面进行精铣，保证各面垂直度、平行度与边长尺寸一致，建立稳定的六面体基准；随后依次在六个面的中心加工圆形或弧形贯通切口，切口半径按照0.9倍的比例逐层递减，使外层材料被去除后，内部仍保留完整的下一级立方体轮廓。每完成一组对面的切削，都需要重新找正工件中心，确保各层框架的回转中心与立方体几何中心重合，避免内层结构偏位、边框厚薄不均或加工过程中出现断裂。

　　结构功能上，特纳立方体并不承担传动、承载等工业设备载荷，其价值主要体现在工艺验证与教学演示方面。通过该工件可以直观展示多工序装夹中的基准统一原则，练习数控程序中坐标变换、刀路分层、余量控制与薄壁切削参数设置；镂空形成的多层框架能够清晰呈现材料从实体到嵌套活动结构的去除过程，帮助操作者理解切削顺序对最终零件完整性的影响。成品转动时，内层立方体可在外层框架内小幅活动，配合各面圆形窗口形成连续的纵深视觉通道，兼具机械工艺美感与几何趣味性。

　　外形边界方面，该工件整体外轮廓为正立方体，安装与摆放时以六个平面作为定位面，可直接放置在工作台、展示柜或检验平台上，不需要额外设计安装孔位。若用于车床实训，坯料尺寸通常根据机床行程和夹具夹持范围确定，外层立方体边长需预留足够的精加工余量；各层边框厚度应保持均匀，过薄会在切削振动下产生变形甚至断裂，过厚则会降低镂空透视效果并增加内层活动间隙的控制难度。相邻两层立方体之间需保留均匀活动间隙，间隙过小会因加工误差导致内层卡死，间隙过大则容易使边框强度不足。

　　建模过程中，可先建立外层实心立方体，再按照同心、等比例缩小的方式逐层创建内部立方体，并在各面绘制圆形切除轮廓，通过布尔运算形成贯通窗口。结构检查时应重点确认每一层框架均保持连续封闭，内层立方体与外层切口之间不存在错误合并，同时保证各圆弧面与方形边框交接处过渡完整。用于加工编程时，还需结合刀具直径设定转角余量，避免小直径刀具在深腔切削中发生颤振；对于薄壁边框区域，应采用分层轻切、对称去除材料的方式，减少应力集中和工件变形。

　　这类几何结构件虽然不属于批量生产的功能零件，但在机械加工培训、工艺展示、创意制造交流中具有很强的实践性。它把基准找正、工序安排、薄壁加工、空间装配关系等多个工程要点浓缩在一个紧凑立方体中，使设计者和加工者能够通过单一工件完整检验从三维建模、刀路规划到机床切削、尺寸检测的综合能力。
