可调式管道夹持管钳结构三维设计

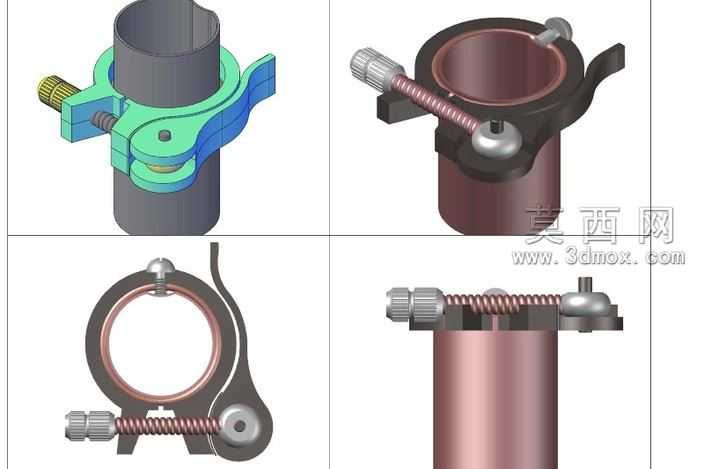

本作品为可调式管道夹持管钳的三维建模设计，建模过程中严格遵循手动五金工具的工程设计逻辑，先完成整体功能结构的拆解规划，将管钳划分为环形抱持架、调节螺杆、旋拧旋钮、活动压块、铰接锁紧臂五大核心功能部件，再逐一对单个零件进行参数化建模，确保各部件的装配公差符合实际五金工具的生产加工标准。建模阶段对每一处结构细节都做了精准还原：环形抱持架内侧做了适配不同管径圆弧面的贴合设计，边缘做了防滑齿纹的细节刻画，保证夹持圆管时不会出现打滑偏移；调节螺杆采用梯形传动螺纹结构建模，螺纹的牙距、牙型角度完全匹配手动调节的传动需求，螺杆两端的限位结构做了限位凸台设计，避免调节过程中螺杆脱出架体；旋拧旋钮表面做了滚花防滑纹理的建模处理，还原真实工具的操作触感设计；活动压块与铰接臂的铰接位置做了销轴配合的间隙预留，保证铰接转动时的顺畅度，同时压块的夹持面做了与环形架对应的圆弧适配设计，确保夹持时与管道外壁充分接触。材质渲染阶段根据真实管钳的材质特性做了区分设置：架体与铰接臂采用发黑处理的合金钢材质，调整材质的金属粗糙度、反光度参数还原工具钢哑光磨砂的质感；调节螺杆与旋钮采用镀锌钢材材质，设置了轻微的金属反光与细腻的金属颗粒质感；环形抱持架内侧的防滑衬圈采用紫铜材质，调整材质的漫反射颜色与金属光泽度，还原紫铜偏暖的金属色泽与软质金属的触感表现；铰接销轴采用抛光不锈钢材质，设置了较高的反光度突出金属亮面质感。结构设计上充分考虑管钳的实际使用场景，通过旋转端部旋钮带动螺杆传动，即可驱动活动压块沿架体滑槽移动，实现不同管径管道的环抱式夹持，铰接臂的杠杆结构可以在夹持时提供足够的锁紧力，既可以满足管道安装维修时的固定需求，也能适配圆类工件的夹持作业，整体模型装配关系完整，各活动部件的运动逻辑符合实际工具的操作原理，可用于五金工具的结构展示、教学演示以及产品优化设计参考。
