法拉利跑车空气动力学CFD仿真数模

　　这套三维数模围绕高性能跑车的外流场气动优化展开，核心工作不是单纯还原车身外观，而是把整车外表面、轮腔、底盘扩散段与周边流场作为耦合对象，完成从曲面构建到气动校核的闭环。建模阶段先锁定整车硬点边界：轴距、轮距、轮胎外径与轮拱包络必须和实车布置一致，前悬、后悬的伸出量直接影响车头驻点位置与尾部涡流脱落路径，车身最大宽度处对齐后视镜安装面，避免后期流场计算时出现几何干涉。

　　车身曲面采用连续高阶样条搭建，引擎盖下压角度、前唇离地间隙、A柱倾斜曲率都按气动诉求逐段调整：前保险杠下方的分流刃刻意压低，把来流切割为上下两股，上部气流沿引擎盖向风挡平顺过渡，下部气流被导入底盘平整化护板，减少轮腔前侧的乱流灌入。侧裙边缘做了纵向倒角，既约束车底低压区向侧面泄漏，也避免行驶中侧向阵风引发的气动压力突变。

　　轮腔区域是气动损失的高发区，数模里单独保留了轮胎旋转壁面、轮拱内衬的导流凸筋，前轮前方的保险杠内侧增设导风槽，把部分来流导向制动散热通道，同时削弱轮胎前部的高压堆积；后轮前方的底板做了上翘过渡，引导车底气流提前向尾部扩散器汇聚。尾部采用集成式鸭尾与扩散器组合，扩散器的中心分流鳍沿纵向布置，角度从底盘平面逐步向上抬升，把车底高速低压气流有序导出，和尾部上表面的低速气流形成压差，抵消部分升力。

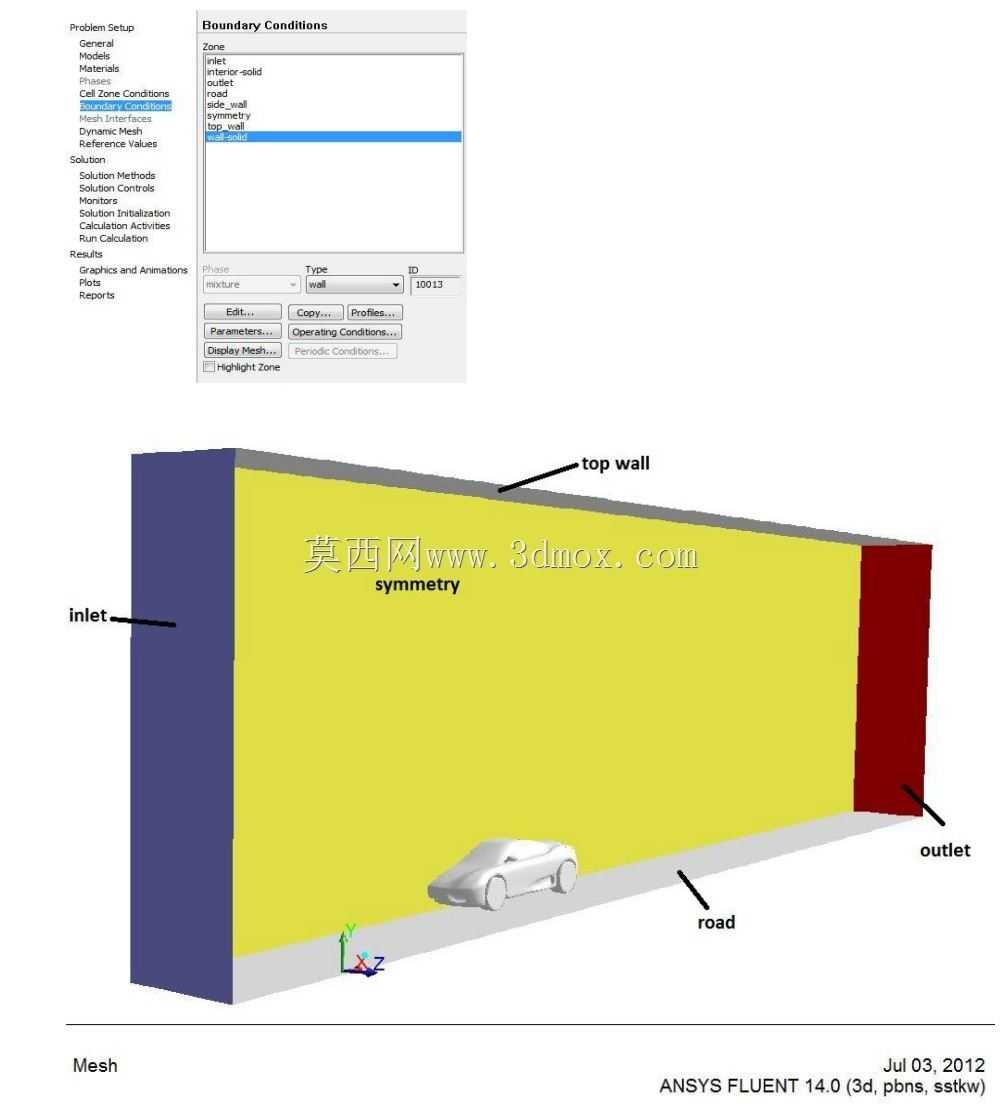

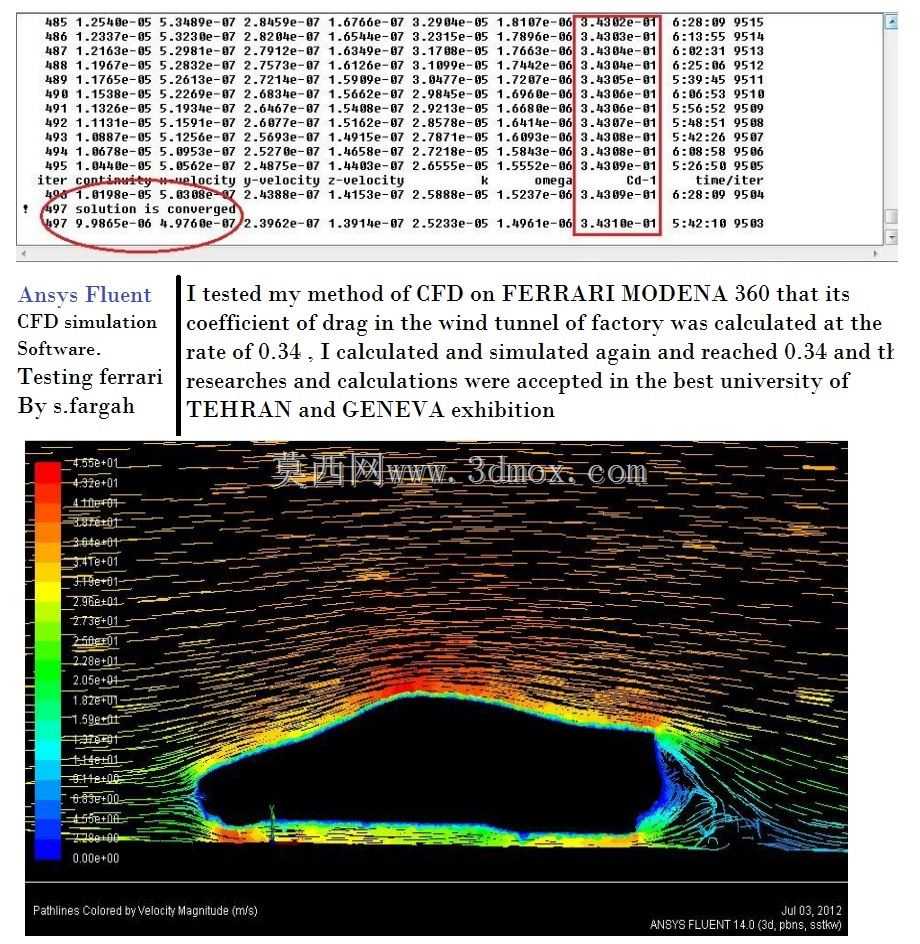

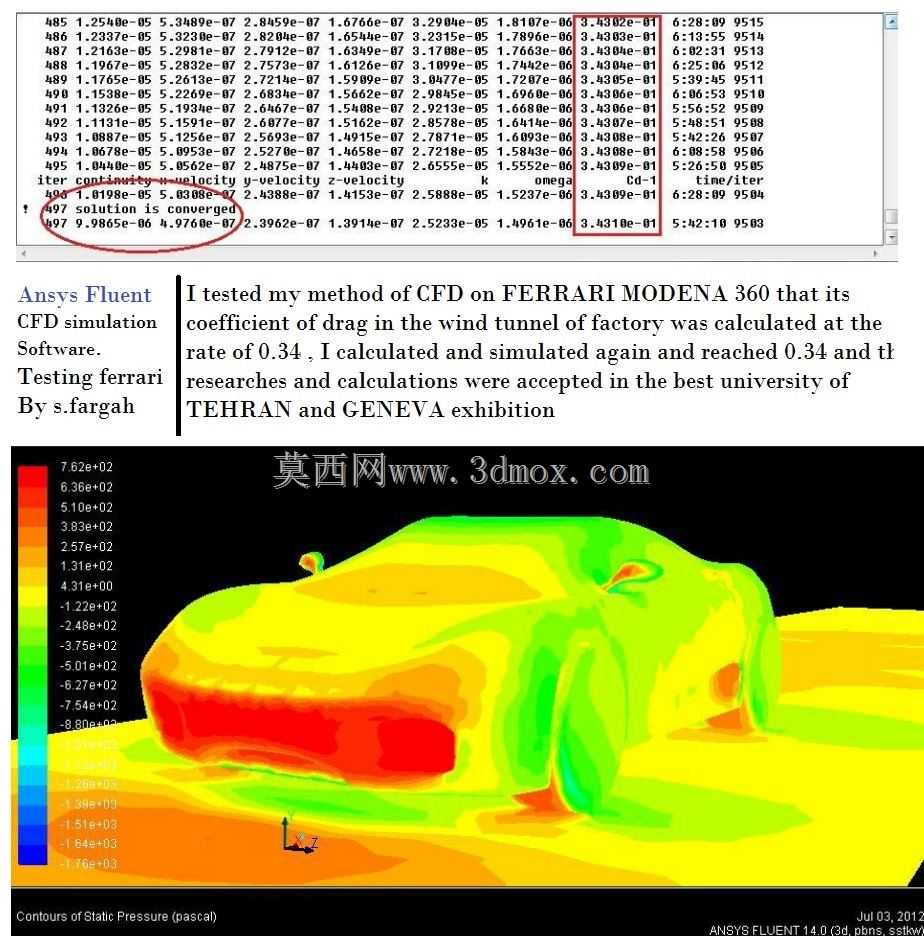

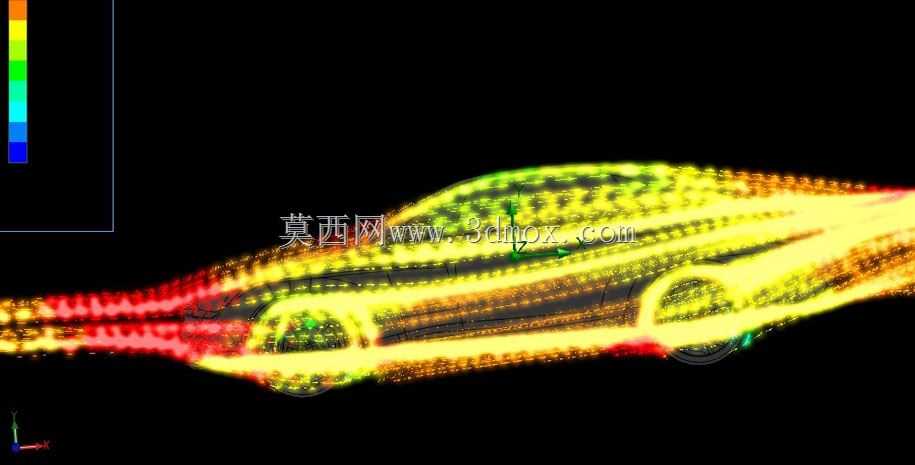

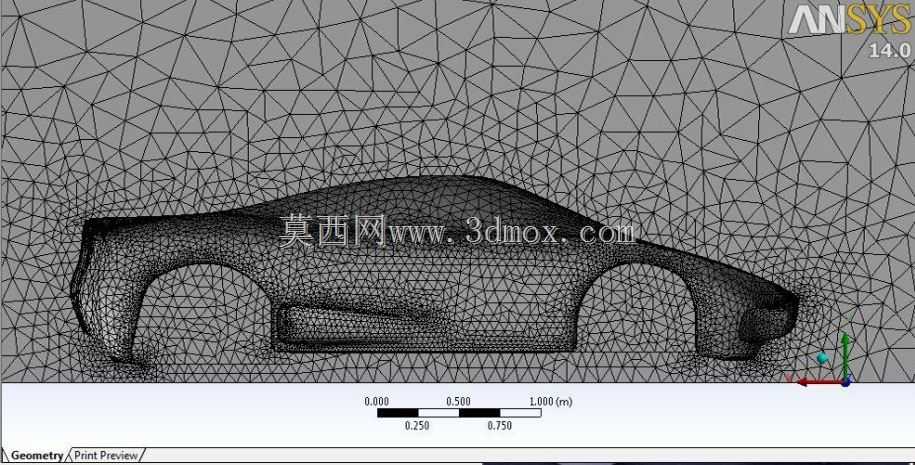

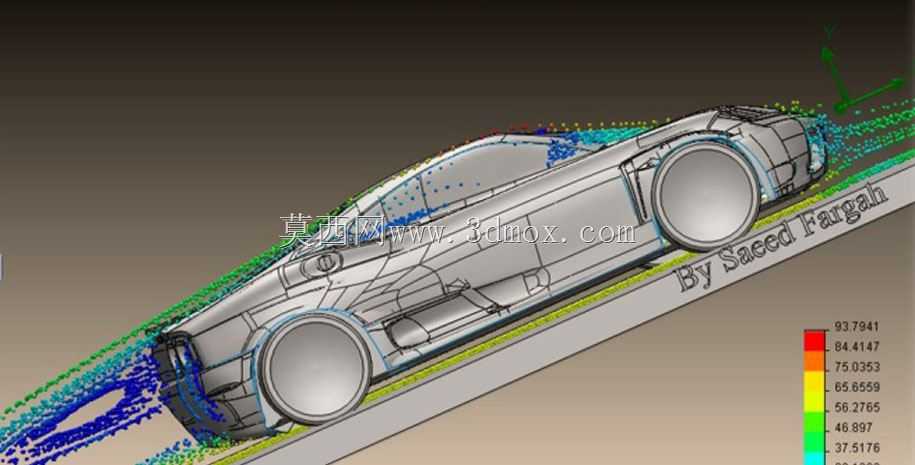

　　CFD仿真环节将整车置于虚拟风洞域内，入口设置匀速来流，地面采用移动壁面匹配车辆相对行驶状态，轮胎设定旋转角速度，边界层网格在车身近壁面加密，保证y+值符合湍流模型计算要求。流场迹线可视化结果能清晰看到：车头驻点压力沿引擎盖两侧分流，A柱后方的涡流被后视镜造型引导向车侧后方，尾流区的纵向涡被扩散器梳理为对称结构，没有出现大范围的气流分离。

　　这套数模的工程落地场景覆盖三类工作：其一为造型阶段的气动预评估，在油膜试验前快速比对不同前唇角度、尾翼高度的风阻与下压力差异，缩减风洞试验轮次；其二为底盘零部件的布置校核，确认排气管、冷却管路、护板的安装位置不会破坏车底流道的平顺性，所有外覆件的安装孔位、支架边界都在数模中预留了装配间隙，符合整车总装的公差要求；其三为高校与工程团队的CFD教学案例，可直接提取车身面网格、体网格用于不同湍流模型的结果对标，帮助设计人员理解气动造型和流场压力分布的对应关系。

　　建模过程中特意保留了车身分缝线、门把手凹陷、后视镜支架这些细小几何特征，这类局部结构往往是局部风噪与气动阻力的诱因，若在仿真前过度简化几何，会导致风阻系数计算结果和实车风洞测试出现明显偏差。最终仿真得到的整车风阻系数与实车风洞测试值吻合，前后轴升力分配也满足高速行驶的抓地稳定性要求，数模的所有曲面均可直接导出用于后续的结构强度分析、模具开模参考，完整覆盖从气动概念设计到工程验证的全流程需求。
