高架巡检操作平台与气滑输送管线

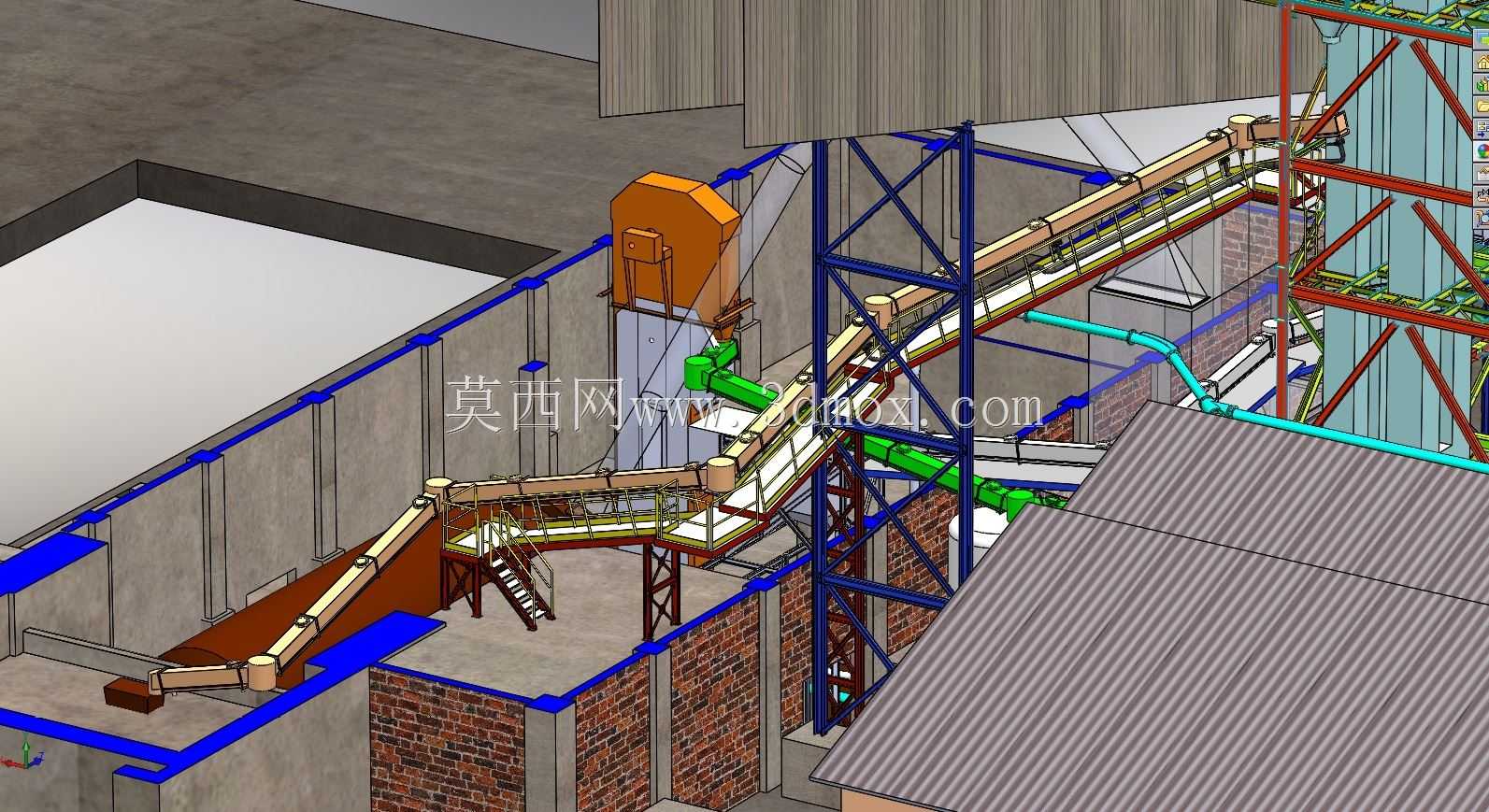

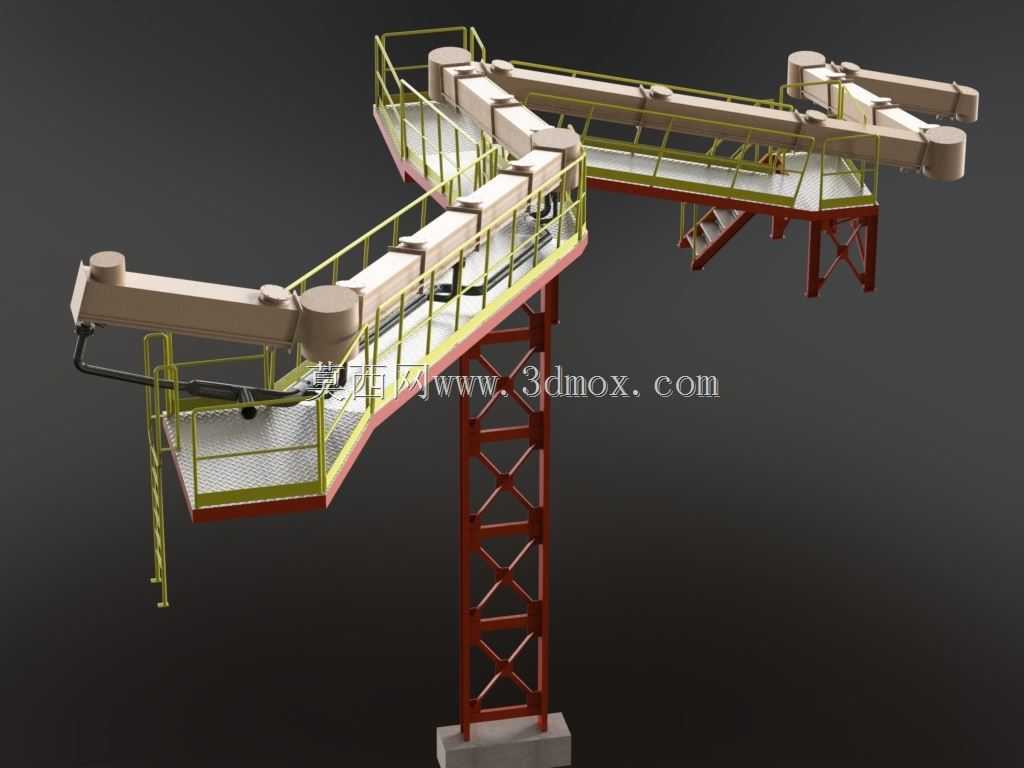

　　这套结构围绕高架操作、检修通道和气力输送管线展开，主体由塔架支撑柱、折返式平台、护栏、爬梯、斜向输送槽及端部驱动或转接单元组成。平台在空间上呈多段折线布置，管线沿平台边缘或中心线敷设，人员通道与设备维护区保持并行关系，适合在厂区受限空间内完成物料输送、设备巡检和管路维护。现场布置时，塔架承担竖向荷载，底部需要落在具备承载能力的混凝土基础或钢结构基座上；平台外轮廓决定了上部净空、侧向检修距离和与相邻设备的安全间距，建模时应把护栏外侧、管线端部筒体、爬梯下垂段以及斜撑最外点全部纳入安装边界，避免与厂房梁柱、电缆桥架或工艺管道发生干涉。

　　从使用逻辑看，长槽形构件可作为气滑输送通道，内部依靠气流承托粉状或小颗粒物料，使物料沿轻微倾斜方向稳定流动；端部圆筒形部件通常对应风源、卸料、换向或转接位置。平台并非单纯走道，而是把输送设备、阀门观察点、检修站位和安全通行整合在同一钢结构体系内。操作人员可通过爬梯到达平台，在护栏保护下接近槽体上盖、端部机构和管线连接段，完成日常点检、密封检查、磨损件更换以及故障处理。对于水泥、建材、粮食、化工粉料等连续生产场景，这种布置能减少地面设备占地，也能让物料在较高标高完成水平转输。

　　结构设计上，立柱采用格构式塔架形式，腹杆按交叉斜撑布置，能够在控制杆件截面的同时提高整体抗侧刚度。平台梁、铺板和护栏形成水平工作层，铺板需要兼顾承载、防滑和落料清理；护栏沿开放边缘连续设置，转角处与平台骨架可靠连接。爬梯位置避开了输送槽正下方的检修拆卸区，同时靠近平台入口，使上下路径短捷。斜向支撑把平台荷载传递至主塔架，端部悬挑段则通过横向梁系与槽体支架共同约束，减少管线运行时的振动放大。

　　三维建模时，应先确定塔架中心线、平台标高和输送槽走向，再建立铺板、梁系、护栏立柱与扶手的层级关系。气滑槽外形虽然呈长条箱形，但各段法兰、上盖、支座和端部圆筒不能简化丢失，因为这些位置直接关系到现场拼装顺序和维护空间。管线弯折处要保留弯曲半径和连接接头，平台下方的小爬梯、斜撑和支腿也要按实际避让关系建模。若后续用于方案评审，可进一步检查人因尺寸：通道净宽、护栏高度、踢脚板范围、爬梯踏棍间距以及检修门开启方向，都应与平台骨架和输送设备同步校核。

　　外形尺度方面，整体高度由塔架决定，平面范围则由两段折线平台和端部输送单元共同确定；安装边界不仅包括钢结构投影，还应考虑槽体端部筒体向外突出的尺寸、管线软管下垂弧线以及高空作业所需的侧向维护余量。基础定位时，塔架底脚与端部支撑腿并非同一标高受力，需结合设备自重、物料荷载、风荷载和人员检修荷载复核。输送槽支点位宜避开槽体薄弱板面，优先把荷载传至纵向梁或加强支座；护栏和铺板虽属于附属结构，但在模型中应保持连续，否则后期出工程图时容易漏掉连接节点。整体方案强调结构承载、工艺输送和人员可达性的统一，适合作为高架粉料输送平台的结构设计与布置参考。
