螺旋排屑槽钻头切削工具三维设计

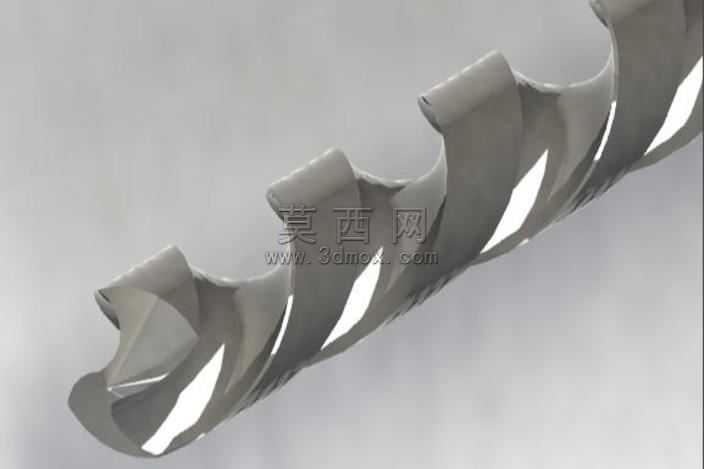

本作品为钻削加工用螺旋槽钻头的三维建模设计，建模过程依托三维参数化设计逻辑完成，首先以钻头的工作端轴线为基准建立全局坐标系，先绘制钻头柄部与工作段的同轴回转基体轮廓，通过旋转凸台命令生成整体回转基础实体。针对钻头核心的螺旋排屑槽结构，采用螺旋线作为路径引导线，结合切削刃截面轮廓草图，通过扫描切除命令完成两条对称螺旋排屑槽的构建，建模过程中严格控制螺旋升角参数，保证排屑槽的螺旋角度符合实际钻削作业的排屑需求，避免钻削过程中切屑卡滞影响加工效率。在切削刃部分，通过精准的草图约束绘制主切削刃、横刃以及刃带的轮廓结构，采用拉伸切除与倒角组合命令完成刃口的精细化处理，还原实际钻头刃口的角度参数，保证刃部的切削几何角度符合金属切削加工的设计规范。材质渲染阶段，针对高速钢钻头的材质特性，为模型赋予高反光度的金属材质，调整材质的粗糙度参数模拟高速钢经精磨后的光滑金属表面质感，同时添加环境反射效果，还原金属刀具在光照下的高光反射特性，让模型呈现出真实的精磨金属刀具视觉效果。结构设计上，还原了钻头工作段的刃带结构，刃带部分保留微小的凸起余量，既保证钻头在钻孔过程中的导向作用，又能减少钻头与孔壁的摩擦面积；排屑槽的截面采用光滑过渡的曲面设计，避免出现尖锐棱角导致的应力集中问题，同时曲面的顺滑度能够保证切屑沿槽体顺利排出。设计过程中充分考虑钻头的实际使用场景，对横刃部分的结构做了符合标准钻尖几何参数的处理，保证钻尖的定心精度，减少钻孔作业时的轴向阻力。整体模型的所有曲面与实体特征均做了连续性检查，消除建模过程中可能出现的破面、重叠面等问题，模型的几何参数完全参照通用标准麻花钻的尺寸规范设定，可用于机械加工教学演示、刀具结构认知培训以及相关的机械设计参考场景，通过三维建模的方式直观呈现螺旋槽钻头的内部结构与外部几何特征，帮助学习者快速理解钻削刀具的工作原理与结构特点。
