欧式卷草雕花装饰构件立体造型

　　这类卷草纹样装饰件在实际工程里常见于家具门板、护墙板、镜框边框、工艺礼品以及金属压铸饰片的前期造型开发，拿到数模后既可以走五轴雕刻直接出木模或蜡模，也能转成曲面用于注塑、压铸、失蜡铸造的模具分型。做这类造型最容易踩坑的地方不在花纹好不好看，而在曲面的连续性和后续加工的脱模方向，很多新手照着图片拉曲面，叶片交汇处出现碎面、褶皱，导入CAM软件后刀路算不出来，或者在根部形成倒扣，模具开模时强行拉裂。

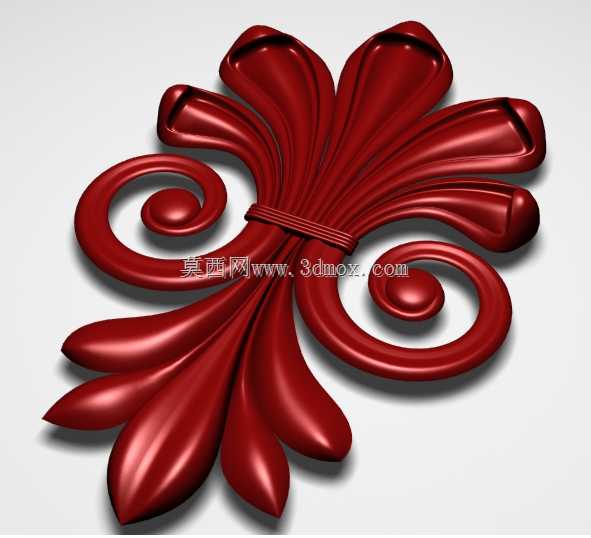

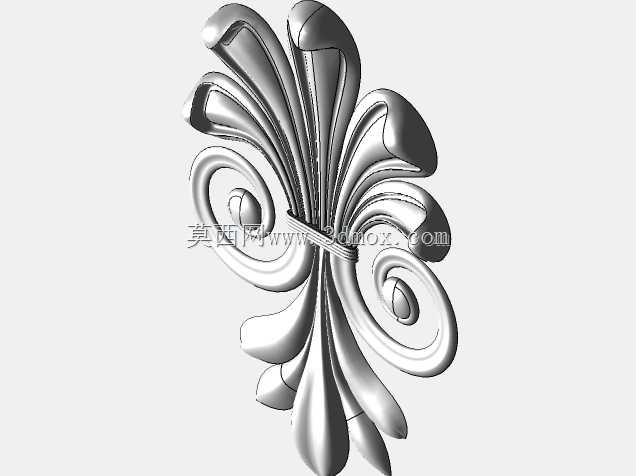

　　从结构上看，整件饰件以中心束带为对称轴展开，上部五片主瓣向外舒展，瓣体饱满隆起，边缘做了圆润的卷边收口，下部延伸出尖叶形态，左右两侧各有一组螺旋卷须，卷须由粗到细平滑收束，末端回扣成涡旋。这种布局在巴洛克和欧式古典装饰里用得很多，视觉上有向上的张力，同时两侧涡旋把外扩的形态收住，装在长方形板件上不会显得纹样散。建模时一般先在Top视窗画出中心线骨架，把主瓣、侧卷、尖叶的走向用曲率连续的曲线定下来，骨架线的G连续直接决定后面放样会不会起皱；束带位置是整件的交汇核心，所有瓣根都要在这里收拢，所以先做束带的环箍实体，再让各瓣曲面顺着束带外表面相切过去，能避免根部出现硬棱。

　　瓣体的饱满度靠双轨扫掠加截面控制，沿瓣长方向布置三到四个截面，靠近束带处截面厚而窄，中段拱起最高，到瓣尖逐渐压扁收薄，边缘卷边用圆管沿轮廓线扫出后与主面做布尔并集，再用圆角过渡，渲染出来才有图中那种漆器般的高光过渡。两侧涡旋是造型难点，螺旋线不能用等距螺线直接套，要按装饰纹样的手感调整半径衰减，外段粗、内圈细，涡心处收成一个凸起的圆钮，圆钮底面与背板贴合，顶面做球面隆起，这样光线打上去涡心有一个明确的高光点，纹样才显得精神。

　　加工落地时要先定安装基准，这类饰件通常背面做平，贴装在门板或板面之上，所以数模里要把底面统一压到同一基准平面，边缘与背板交接处留0.5到1毫米的安装圆角，既方便胶粘或钉装，也避免锐角崩边。如果走数控雕刻，毛料按纹样外轮廓单边放量3到5毫米装夹，对刀原点设在束带中心，粗加工用球头刀分层去料，预留0.3毫米精加工余量；精加工顺着瓣体流线走平行刀路，涡旋区域改用环绕刀路，防止刀具在窄槽里颤刀。若是转压铸或注塑，要沿束带法向确认主脱模方向，瓣尖和涡旋末端的侧向凸起需要做滑块或改成侧向装夹的镶件，壁厚整体控制在2到3毫米，束带交汇处最厚也不宜超过6毫米，防止铸件缩孔或注塑件表面缩痕。

　　表面处理上，这种高光泽的酒红漆面效果对应到实物可以是木雕打底后做聚酯漆多遍打磨抛光，也可以是锌合金压铸后电镀红古铜再罩光，数模阶段把所有曲面做到曲率梳无突变，后续抛光才不会出现波浪影。装配时该件属于贴面装饰，不承受结构载荷，重点控制的是与基板的贴合间隙和纹样在整板上的对位，多件连排使用时还要保证左右件镜像后涡旋方向一致，中心束带的水平线与门板分缝对齐，这些细节在三维里提前用装配体校验，比到了装配工位再修模要省得多。
