旋钮式插舌门锁结构三维设计作品

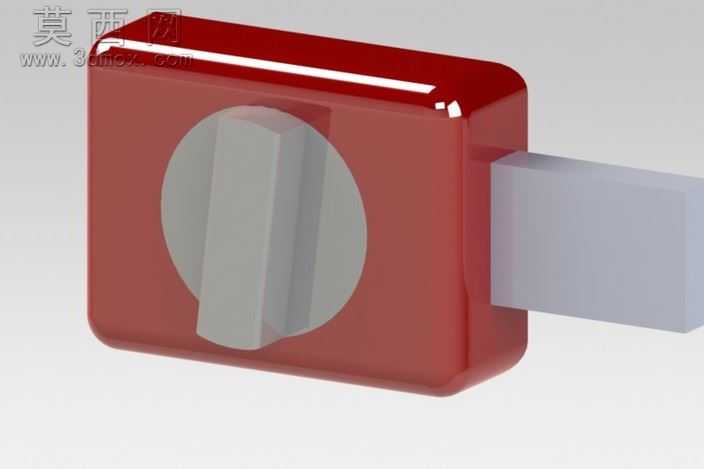

本作品为旋钮式插舌门锁的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对锁体外壳进行基础特征绘制，通过拉伸凸台构建锁体的方正主体轮廓，再对边角添加圆角特征做钝化处理，还原日常五金锁具的圆润边角工艺，避免尖锐棱角带来的使用安全隐患。锁体正面的旋钮结构采用旋转凸台特征完成基础造型，对旋钮的握持部位做平面切削处理，增加旋钮转动时的摩擦力，符合日常使用的人机交互需求，旋钮与锁体外壳的配合位置预留了标准转动间隙，保证旋钮转动过程无卡滞、无松垮的装配效果。锁舌部分采用拉伸特征构建长方体插舌结构，与锁体内部的传动腔做精准配合，建模过程中对锁舌的伸缩行程做了参数化约束，可直观模拟锁舌伸出锁闭、收回解锁的完整运动状态，验证锁舌与锁体、配套锁扣的配合精度。材质与渲染阶段，为锁体外壳赋予亮面红色塑料材质，调整材质的反射粗糙度与高光参数，还原硬质工程塑料的光滑亮面质感，模拟日常家用锁具的外壳视觉效果；旋钮与锁舌部分赋予哑光银灰色金属材质，调整金属度与粗糙度参数，还原锌合金压铸部件的哑光金属质感，区分不同部件的材质属性，让模型视觉层次更清晰。渲染阶段采用工作室柔光环境，添加多组辅助光源消除模型暗部死黑，调整阴影柔和度，让锁体的曲面转折、边角过渡都能清晰呈现，直观展示锁具的外观形态与结构比例。设计思路上，这款锁具定位简易门窗锁闭场景，整体结构精简无冗余部件，仅通过旋钮转动即可带动锁舌完成伸缩动作，无需复杂的锁芯传动结构，既降低了生产制造的开模成本，也能满足室内门窗、储物柜门的基础锁闭需求，建模过程中所有配合尺寸均参照民用五金锁具的通用行业标准设定，各部件的壁厚、配合公差都符合实际生产的工艺要求，可直接作为锁具产品开发的结构参考，也可用于五金配件类的三维教学演示素材，帮助学习者理解简易插舌锁的传动逻辑与结构组成。
