DN100燃料罐用呼吸阀结构三维设计

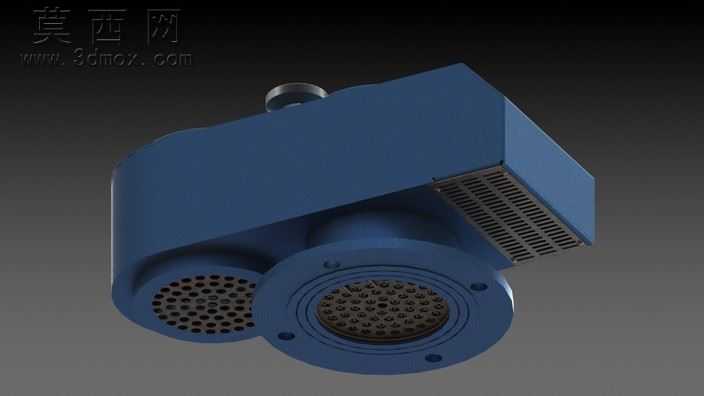

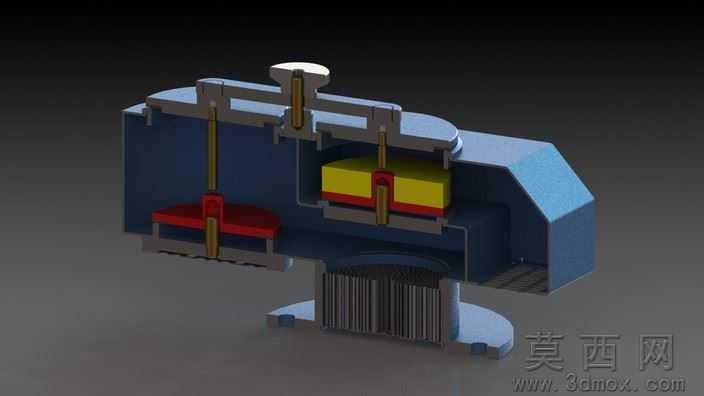

本模型为DN100规格燃料储罐配套呼吸阀的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循呼吸阀的实际工作原理与结构逻辑，对阀体、阀盖、配重压杆、密封阀瓣、法兰底座等核心部件逐一进行特征构建，通过拉伸、旋转、切除、阵列等基础建模命令完成各零件的实体造型，同时对零件间的装配配合关系进行精准约束，还原呼吸阀的真实装配状态，确保开合动作的运动逻辑符合实际工况要求。渲染阶段采用哑光工业蓝作为阀体主体材质，模拟铸钢件经防锈涂装后的表面质感，对顶部调节旋钮、密封接触面等部位赋予金属哑光与橡胶密封材质，通过三点布光方案突出阀体的结构轮廓与部件层次，背景采用深灰渐变衬托主体，清晰展现呼吸阀的整体外观与细节构造。结构设计上，该呼吸阀采用双阀瓣复合结构，底部为带螺栓孔的圆形法兰底座，用于与储罐顶部开口实现密封连接，阀体主体为带切角的箱式结构，顶部设置两组由杠杆配重机构控制的密封阀瓣，其中一组负责储罐超压时的呼气泄压，另一组负责储罐负压时的吸气补气，顶部的调节旋钮可调整配重杠杆的预紧力，以此适配不同储罐的压力控制阈值，阀体侧面的切角结构可优化内部气流通道，降低气体流通阻力，避免压力波动幅度过大影响储罐安全。设计过程中充分考虑燃料储罐的使用场景，针对汽油、燃气等易燃易爆介质的存储需求，对密封结构的贴合精度、运动部件的活动间隙进行了参数化校核，确保阀瓣在启闭过程中无卡滞、密封面贴合严密，既能够避免储罐因进出料、温度变化产生超压变形或负压吸瘪，又能减少介质的蒸发损耗，整体结构紧凑、安装便捷，可用于储罐附件的结构演示、工况模拟以及配套工程的选型参考，模型同时导出STEP与IGES通用格式，可兼容多数三维设计软件进行后续的工程图生成、仿真分析或方案调整。
