多层住宅建筑平面布局三维结构设计

　　这套建筑平面三维结构围绕多层民用住宅的空间排布展开，建模时先把各楼层的功能分区边界逐一落位，再顺着墙体走向把开间、进深的控制线对齐，避免后期出施工图时出现轴线错位。从实际落地场景看，这类平面模型主要用于住宅项目前期方案比对、施工阶段墙体放线参考，以及装修阶段的空间改造预判，结构工程师拿到模型后可以直接核对承重墙分布，水电设计师也能顺着预留的管井位置排布管线走向。

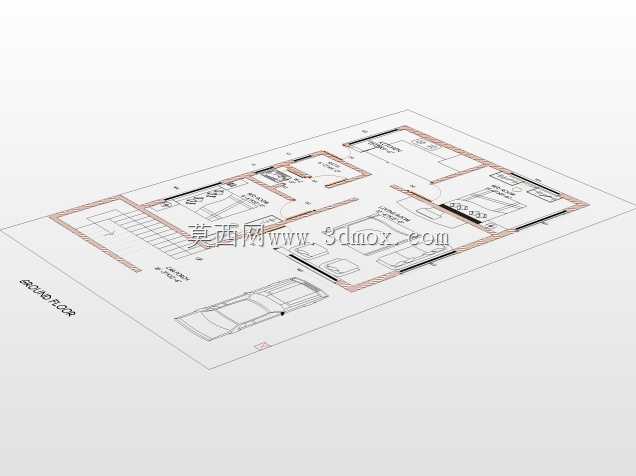

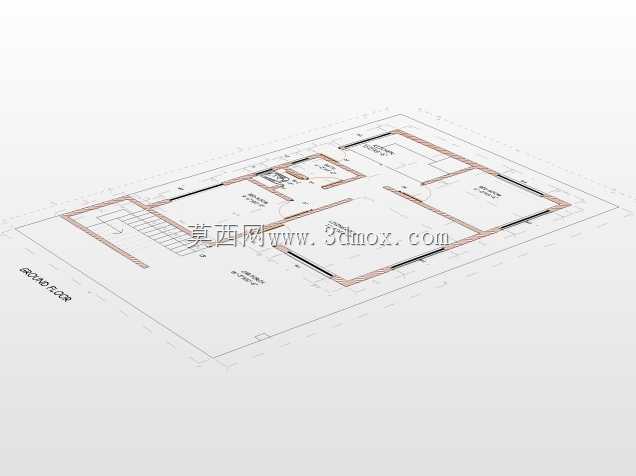

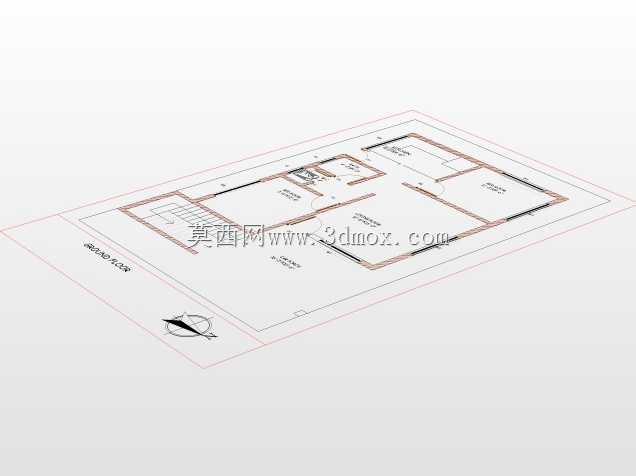

　　建模过程中最先确定的是底层平面的外轮廓，底层作为整栋建筑的承重基座，墙体厚度、柱网落点都要和上部楼层的荷载传递路径对应，模型里把底层25×40的尺寸边界完整还原，外墙转角、分户墙交接处都做了实体加厚处理，避免结构计算时出现刚度薄弱点。往上的标准层分别对应40×35、30×40、30×35等不同规格的平面尺寸，每一层的房间分隔都遵循动静分区的逻辑：起居空间靠外侧采光面布置，卧室、储物间靠内侧安静区域，厨卫空间集中排布在管井周边，减少给排水管线的弯折长度，也降低后期漏水隐患。

　　第三平面25×40的户型在建模时特意调整了阳台外伸的边界，把阳台栏板的安装位置和主体结构的预埋件位置对应起来，现场施工时不需要额外在剪力墙上后期打孔，既保护结构完整性，也加快安装进度。50×80的大尺寸平面对应大平层户型，建模时把内部隔墙全部采用非承重轻质墙的结构表达，业主后续可以根据自身需求调整房间分隔，不会触碰主体承重结构。剖面图的建模则把各楼层的层高、楼板厚度、楼梯跑段的坡度都做了参数化表达，楼梯踏步的高度控制在民用建筑规范允许的舒适区间，扶手安装的预留点位也在模型里提前标出，现场安装时直接对位固定即可。

　　从安装边界的角度核对，所有外墙的外边缘都严格卡在给定的用地红线范围内，没有出现超出规划边界的构件，门窗洞口的位置在墙体建模时就提前裁切完成，洞口宽度、高度都符合常规住宅门窗的模数，采购成品门窗时不需要额外非标定制，能有效控制建造成本。户型内部的门洞预留位置充分考虑了家具搬运的通行宽度，主入口门洞、卧室门洞、厨卫门洞的宽度依次递减，既满足通行需求，也避免墙体开洞过多影响结构强度。

　　建模时还把各楼层之间的楼梯连接关系做了贯通处理，从底层到顶层的楼梯路径没有出现高差错台，休息平台的深度满足两人侧身通行的要求，楼梯井的尺寸也符合消防疏散的相关规范。屋面层的平面模型里预留了空调外机摆放平台、排水檐沟的安装位置，排水坡度在结构面就做了找坡表达，后期不需要额外用保温层垫高找坡，减少屋面荷载。

　　针对不同使用场景的适配性，这套平面模型可以直接导出各楼层的二维放线图，施工队在现场可以直接按照模型标注的轴线尺寸弹线，墙体砌筑时的灰缝厚度、门窗洞口的定位偏差都能控制在施工允许误差范围内。对于装修设计人员来说，模型里的墙体厚度、房间净尺寸都和实际建成后的尺寸一致，排布家具、定制橱柜时可以直接读取模型内的净空参数，不会出现图纸尺寸和现场实际尺寸不符导致的家具无法安装问题。结构设计人员在做荷载验算时，可以直接从模型里提取墙体长度、楼板跨度参数，输入计算软件就能快速得出配筋参考值，省去重新描图建模的重复工作量。整个模型的构件全部采用实体建模，没有用面片虚构件代替墙体、楼板，不管是做碰撞检查还是工程量统计，都能直接读取到准确的构件体积、面积参数，给项目全流程的设计、施工、成本核算环节提供可靠的三维数据支撑。
