35乘50规格通讯机房平面布局规划方案

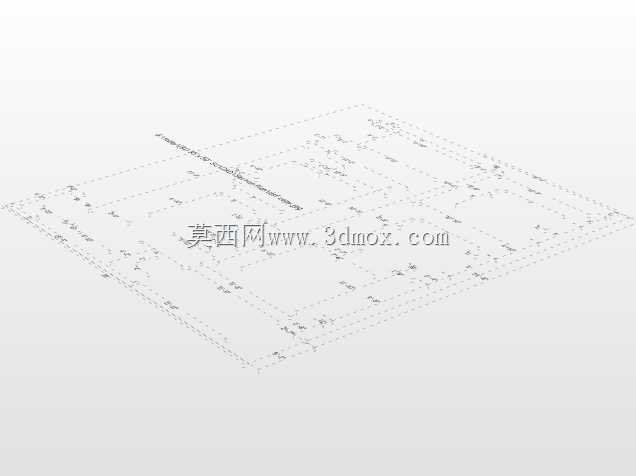

　　这套35×50英尺的场地平面排布方案，落地场景集中在中小型通讯接入机房、园区弱电汇聚间、边缘算力节点的前期场地规划环节，很多现场施工方拿到毛坯场地之后，最先要敲定的就是机柜排布、走线通道、检修预留边界这几项核心内容，这套图纸就是把现场所有约束条件全部落到二维平面上，避免后期进场施工才发现通道宽度不足、机柜开门碰墙、走线架跨距不合理这类返工问题。

　　从实际使用维度来看，这类通讯场地的核心诉求从来不是把空间塞得越满越好，而是要在有限的矩形场地里平衡装机容量、散热风道、运维通道三者的关系。图纸里首先把35英尺和50英尺的两个方向边界完全卡死，沿墙体预留的检修间隙严格按照现场运维要求设置，靠墙侧预留的距离足够人员侧身完成墙面端子排、电源母线的检修操作，不会出现机柜贴死墙面、后续维护只能拆柜的尴尬情况。机柜组的排布方向顺着场地长边走向，冷通道和热通道的走向完全对齐机房精密空调的送风方向，冷风从架空地板下送出之后，可以直接沿着机柜进风面贯通，不会被错位排布的柜体阻断气流，热风从机柜背面排出之后直接回到空调回风端，整个风道没有多余的弯折，能大幅降低空调系统的无效能耗。

　　走线通道的规划是这套图纸里细节占比最高的部分，通讯机房里的线缆分强电供电、光纤传输、网线业务三类，布线的时候必须分层分隔，不能同槽混布。图纸里把主走线架的路由设置在两排机柜的中间正上方，宽度按照远期满配的线缆容量预留，两侧分支走线架直接延伸到每一列机柜的顶部，每个机柜对应的下线点位都提前在平面上做了标记，施工的时候不需要现场临时开孔改路由。强弱电的走线架在平面上就保持了规定的平行间距，交叉位置也提前规划了垂直跨越的层级，避免后期线缆铺设的时候出现信号干扰的隐患。

　　场地出入口的位置也结合整体布局做了适配，设备进场的主通道宽度满足机柜整箱搬运、小型液压叉车通行的要求，从入口到最远的机柜安装位，路径上没有任何固定立柱或者墙体突出物阻挡，重型机柜不需要倾斜、拆解就能直接推到安装点位。消防设施的点位在平面排布阶段就已经避让，烟感、气体灭火喷头的位置和机柜顶部保持规定的安全距离，不会被柜体或者走线架遮挡，消防验收的时候不需要二次调整设备位置。

　　设计思路上没有追求极致的装机密度，而是把远期扩容的预留空间也纳入了整体规划，场地内预留的空白区域可以在后续业务增长的时候追加机柜，对应的供电、走线接口都提前在路由上留有余量，不需要对现有布局做大规模拆改。所有平面标注的尺寸都从建筑墙体的基准线开始标注，施工放线的时候可以直接参照基准点定位，不会出现累计误差导致最后一排机柜安装空间不足的问题。不同功能区的边界在图上用线条做了清晰区分，电源柜、配线柜、业务服务器柜的分区位置一目了然，进场施工的不同班组可以按照平面分区同步作业，管线施工和设备就位的工序不会互相冲突。

　　从安装边界的角度核对，所有柜体的外轮廓距离墙体、通道、其他柜体的间隙都满足通讯机房建设的规范要求，机柜门全开的状态下也不会占用主巡检通道，运维人员携带工具、备件在通道内通行、转身都有足够的空间。地面承重的分区也和布局对应，重量集中的电源柜、电池柜排布在建筑承重梁对应的位置，不会超出楼板的承重限值。整个平面方案把场地内所有元素的位置、尺寸、间距都做了明确的量化定义，从前期规划、施工放线到后期运维扩容，全流程都可以直接参照图纸落地，不需要在现场反复调整方案。
