七十乘四十英尺多层住宅平面布局

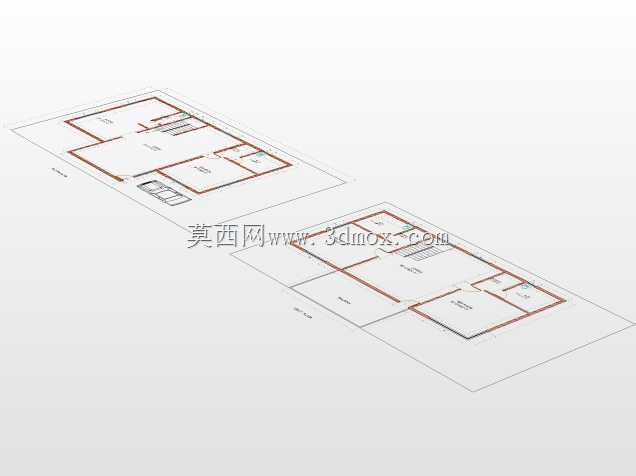

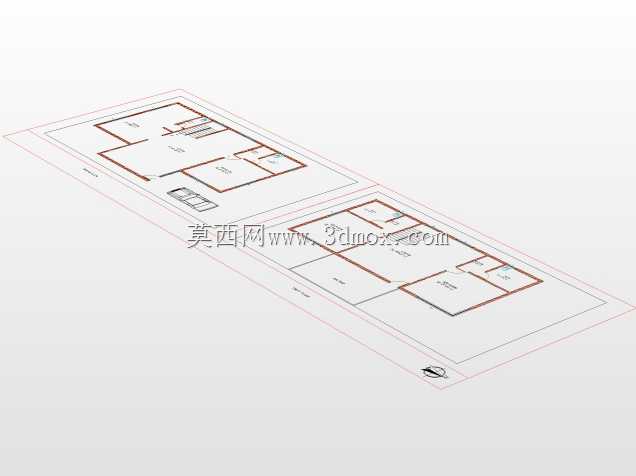

　　这套平面方案围绕70英尺乘40英尺的用地边界展开，整体采用规整矩形外轮廓，在有限占地内组织多层居住空间，适合城郊独栋住宅、小型办公居住复合建筑或者乡村自建房的前期方案推敲。从轴测呈现的平面关系可以看出，墙体走线以正交为主，仅在局部功能过渡位置出现短墙错位，这种处理方式既方便后续结构梁柱对齐，也能让施工放线、砌块排布和预制构件拆分保持较高效率。

　　做这类建筑平面三维建模时，最先要卡住的是外轮廓尺寸。70英尺长边与40英尺短边构成的基底面积约2800平方英尺，折算后接近260平方米，单层如果按常规居住密度布置，可以容纳三到四间独立居室，叠加多层后总使用面积会进一步放大。建模过程中需要把外墙厚度、内墙分隔厚度和门窗洞口位置同步表达，避免只画线框而忽略墙体占位，否则后续统计建筑面积、排布家具或者校核疏散距离时都会出现偏差。

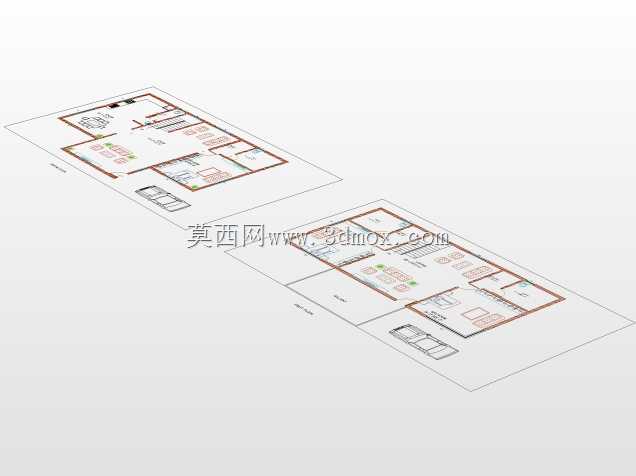

　　平面内部的功能分区遵循动静分离的思路。靠近入口和交通核的区域适合布置客厅、餐厅、厨房这类开放或半开放空间，人员活动频繁，对走道宽度和开门方向比较敏感；位于平面端部或者相对独立区块的位置，则适合安排卧室、书房等需要安静环境的房间。图中多段隔墙把大空间切分成若干尺度不同的房间，走廊承担串联作用，交通路线尽量减少穿越私密区域，这也是住宅平面里比较常见且实用的组织方式。

　　从多层平面的叠加关系看，上下楼层的主要墙体最好能够连续对位。承重外墙沿矩形周边闭合布置，内部较长的横墙和纵墙可以作为结构墙体优先保留，卫生间、厨房等有水房间则宜上下对齐，方便给排水立管集中敷设。若后续要深化结构专业内容，墙体对位关系直接影响梁的跨度和板的支承条件；随意挪动下层主要墙体，会让上层楼板出现大跨度悬挑或者梁高增加，进而压缩净高。

　　门窗洞口在平面阶段不能只凭视觉均匀布置。外窗需要结合房间朝向、采光面和通风路径设置，位于长边的房间可以获得较充足的开窗面，短边端部房间则要控制窗宽与墙垛尺寸。入户门、室内门和卫生间门的开启方向应避免互相碰撞，尤其是走廊较窄时，门扇开启后不能遮挡主要通行宽度。三维模型里把门扇开启扇示意出来，能够较早发现门与家具、门与门之间的干涉问题。

　　楼梯或者垂直交通核的位置是多层住宅平面的关键。它既要让一层公共区域到上层私密区域的转换顺畅，又不能占用过多好朝向空间。较合理的做法是把交通核放在平面中部或靠近入口一侧，使各个房间到达楼梯的距离相对均衡，同时缩短管线和疏散路径。平面中若设置多个卫生间，靠近交通核集中布置也有利于管道井共用，减少后期维修难度。

　　在实际工程应用里，这类平面模型可用于方案汇报、施工交底前的空间核对、室内装修前期排布以及建筑专业与结构专业的协同检查。把二维墙体线拉伸成三维体块后，设计者可以直观检查房间比例、走廊宽窄、墙体交接和楼层对齐情况；对于非标准转角、短墙肢和洞口密集区域，轴测视角比单纯平面图更容易发现遗漏。

　　安装边界方面，外墙外侧应保留必要的散水、排水和检修空间，基地内部还要结合入口位置考虑台阶、坡道与停车区域。室内家具排布时，卧室床侧通道、厨房操作台间距、卫生间洁具回转空间都需要在墙体净尺寸内校核，而不能只按轴线尺寸估算。若后续接入暖通和电气设计，吊顶内风管、桥架与梁底的关系也应在平面墙体和层高确定后尽早复核。

　　整体来看，该方案的价值在于用简洁的矩形占地和清晰的隔墙逻辑，把多层居住空间的基本骨架建立起来。建模时重点不在复杂造型，而在尺寸闭合、墙厚一致、洞口合理、上下层对位和交通组织顺畅；这些基础关系处理到位，后续无论深化建筑施工图、调整室内布局，还是进行结构与设备协同，都会减少反复修改。
