乘用车多辐条铝合金轮毂三维设计作品

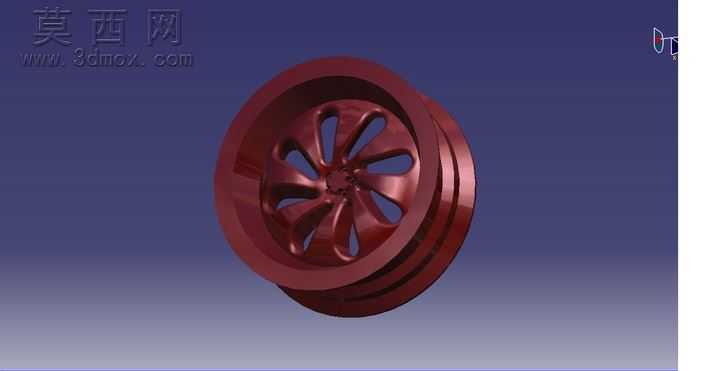

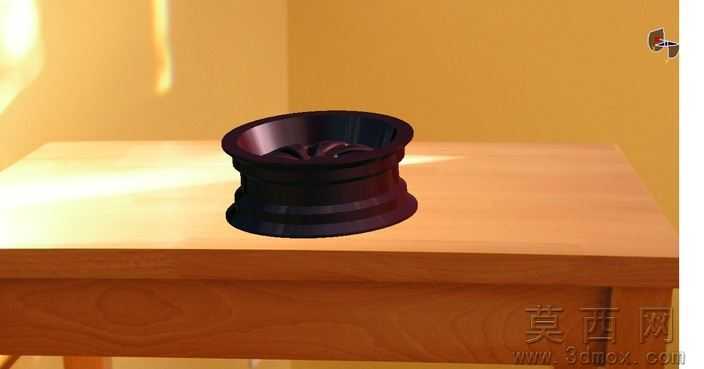

本作品为乘用车使用的铝合金轮毂三维设计模型，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循汽车轮毂的实际生产结构逻辑展开。建模初期先梳理轮毂的核心结构组成，将整体拆分为轮辋、轮辐、中心安装盘三个核心功能模块，先通过旋转凸台命令生成轮辋的基础回转体结构，精准还原轮辋的胎圈座、轮缘、槽底的标准尺寸比例，保证轮辋部分的结构符合常规乘用车轮胎的装配尺寸要求，后续针对轮辋的多层加强筋结构做细节处理，通过环形阵列与拉伸切除结合的方式，还原轮辋侧面的层级结构，保证轮辋部分的结构强度表现符合设计预期。轮辐部分采用十辐回旋式造型设计，先绘制单根轮辐的截面草图，通过放样命令生成单根轮辐的流畅曲面造型，保证轮辐从中心安装盘到轮辋连接位置的过渡曲面顺滑无折角，再通过环形阵列命令完成全部轮辐的均匀排布，阵列过程严格控制角度公差，保证每根轮辐的间距完全一致，避免出现动平衡偏差的结构问题。中心安装盘部分预留了标准的螺栓安装孔与中心轴孔结构，通过拉伸切除命令精准生成孔位结构，同时在安装盘与轮辐的连接位置做圆角过渡处理，模拟实际铸造工艺的圆角结构，避免应力集中的结构缺陷。材质渲染阶段选用了金属酒红色烤漆材质，调整材质的反射率与粗糙度参数，还原铝合金轮毂经过烤漆工艺后的半光泽金属质感，同时给场景添加柔和的环境光与定向光源，突出轮毂曲面的光影层次，让整体渲染效果更贴近真实产品的视觉表现。设计过程中充分考虑轮毂的结构合理性，在轮辐的镂空位置做了弧度优化，既保证了造型的美观度，也兼顾了轮毂的轻量化设计需求，同时轮辐与轮辋的连接位置做了加厚处理，保证整体结构的强度能够满足乘用车行驶的受力要求，整体模型的曲面连续性达到G2级别，无破面、无重叠面，可用于后续的结构仿真、3D打印验证或者产品展示使用。
